bato

led fundidos

Recommended Posts

Hoy al ir al volver a casa detrás de un coche me ha llamado la atención ver en su reflejo que parecía que lucia menos de un lado.

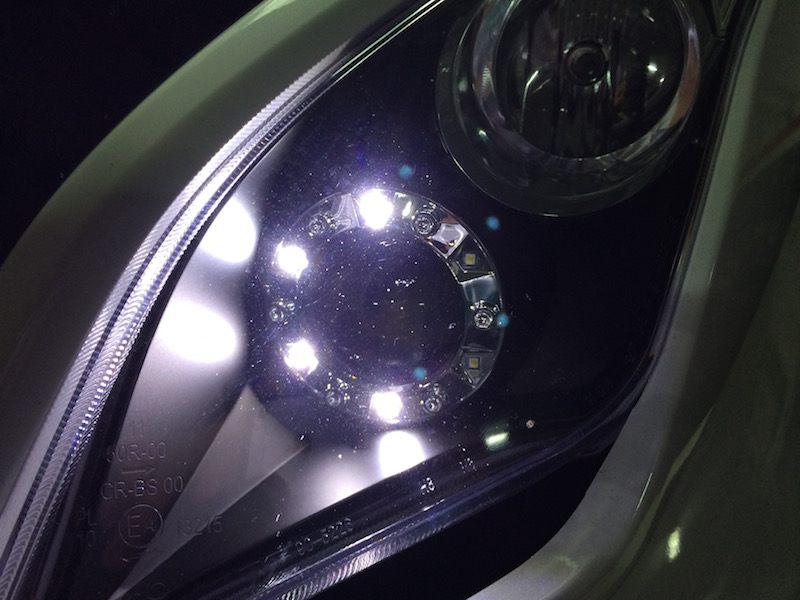

Ya en el garaje le echado un vistazo y he visto que tenia un par de leds fundidos





La moto fue comprada el 21-11-2012, asi que me temo que la garantía no cubrira.

Habra que preguntar en el taller, pero ya me imagino que no.

Habra que ver que opciones tengo...

Ya comentare mas adelante como resuelvo el tema.

Un saludo

zercosz likes this

Share this post


Link to post
Share on other sites

Hay un tema abierto y alli se comenta que hay que cambiar el faro entero porque va de una sola pieza todo o algo asi. De todas formas cuentanos lo que te digan en el taller o como acabaste solucionando el tema... Suerte

Share this post


Link to post
Share on other sites
Tienes dos opciones, faro completo o en algun sitio de electronica cambiar los leds



Salu2

Lo peor es que ahora pilla mala fecha con las vacaciones.

Si no me lo cubre la garantía intentare arreglarla a ver si puedo.

Share this post


Link to post
Share on other sites

pues si, son malas fechas... Es algo tedioso de arreglar y que no se que sitio te diria que le mete mano al asunto, pero yo la verdad es que lo dejaba asi, esos 2 leds no te van a afectar en nada y cuando la uses no los ves jejejejeje



Salu2

Share this post


Link to post
Share on other sites

En mi opinion se pueden cambiar los leds perfectamente lo dificil creo que es estancar bien el faro para que no entre agua ni nada.

Si decide alguien con este problema comprar la pieza podria desmontar el faro usado para que todos veamos como es y despues fijo que hay algo para poder cerrarlo de nuevo.



Vss



Enviado desde mi SM-G920F mediante Tapatalk

Share this post


Link to post
Share on other sites

A simple vista parecen led t10, pero claro, desmontarlo y ver si se pueden desoldar y volver a soldar los nuevos no se si se podrá hacer. Intenta buscar algún faro de la sd de un siniestro a ver si hay suerte

Share this post


Link to post
Share on other sites

Voy a hacer una pequeña actualización de lo que he hecho hasta el momento.



He desmontado el foco y ya en casa he intentado abrirlo.

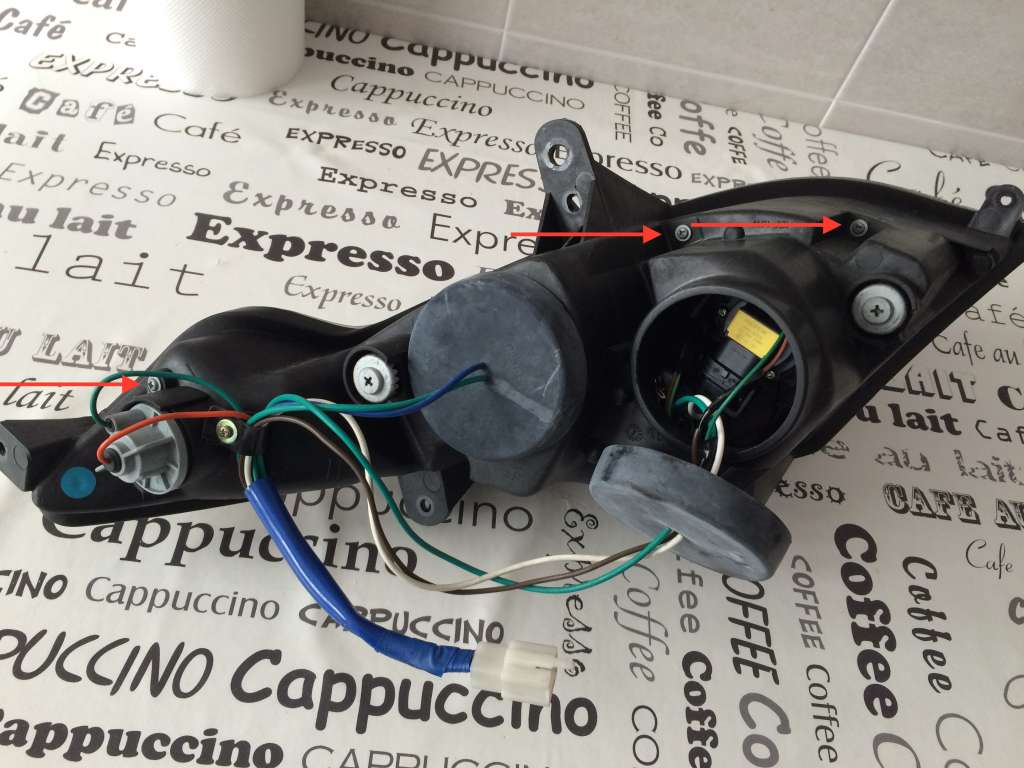

He quedado los tornillos de las flechas (hay alguno mas que no se ve)





Pero esos solo sujetan la carcasa al foco.

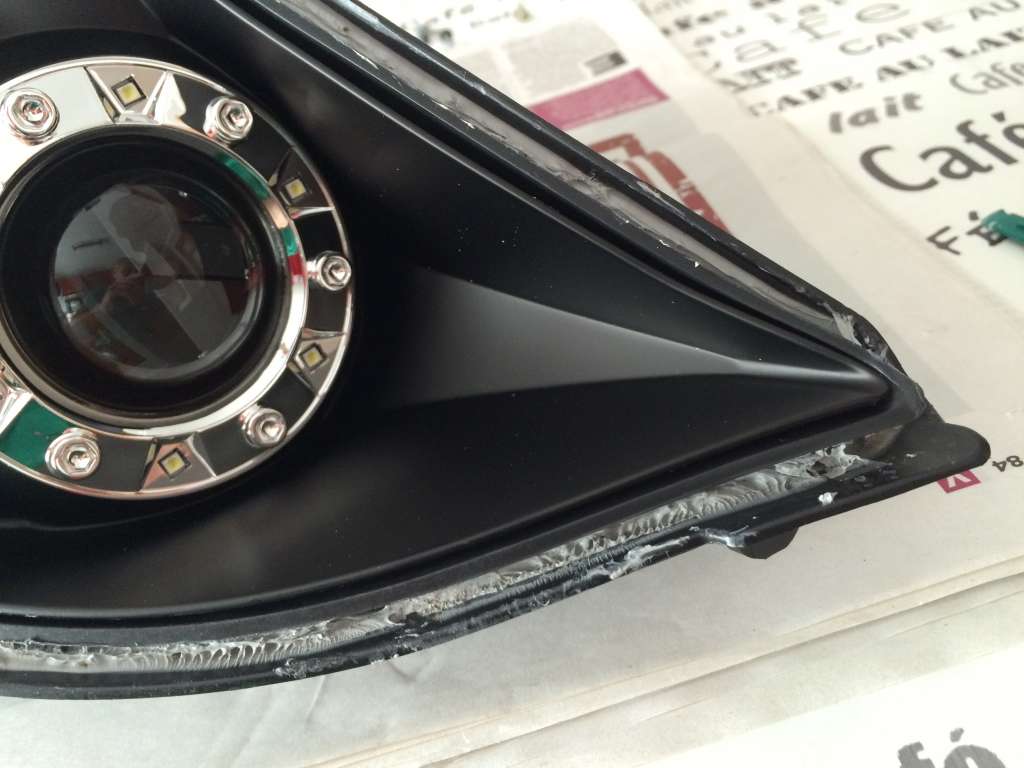

La parte importante es quitar el cristal de delante que va pegado con una masilla.





Para quitar el "cristal" he usado herramientas de desmontar pantallas de móviles y calor (he metido el foco al horno a 60 grados, se vuelve mas blanda y sale mucho mejor, sin calor no la quitas)

Y por cierto me ha costado MUCHO, no lo recomiendo a no ser que seas un manitas y tengas la herramienta adecuada

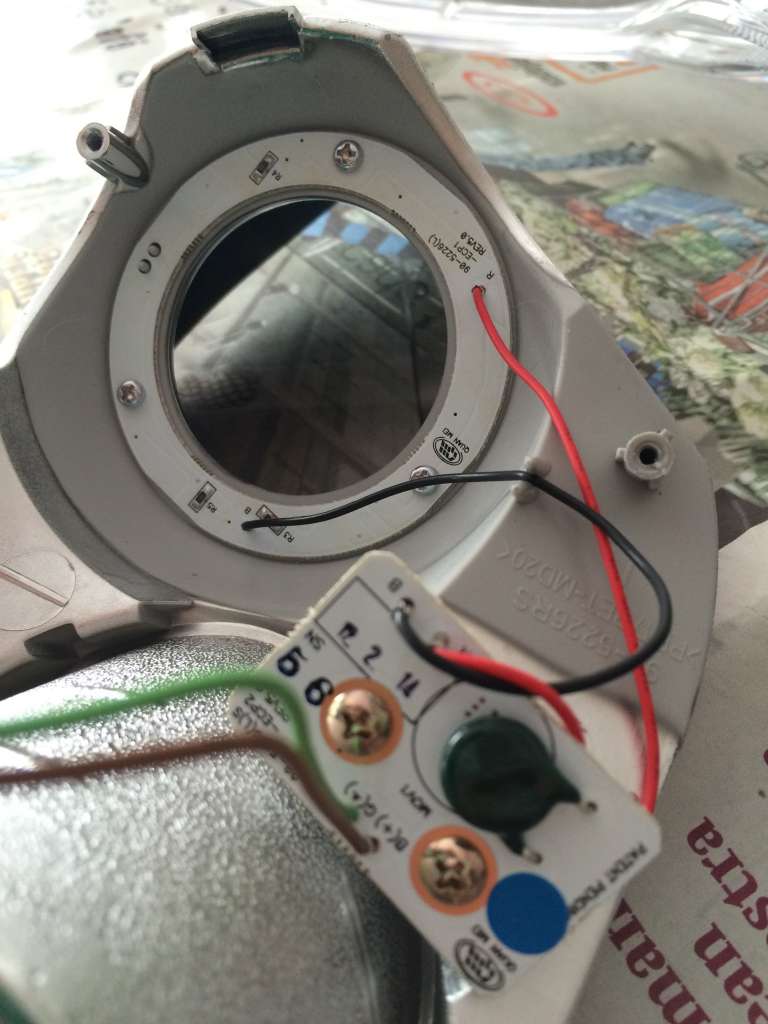

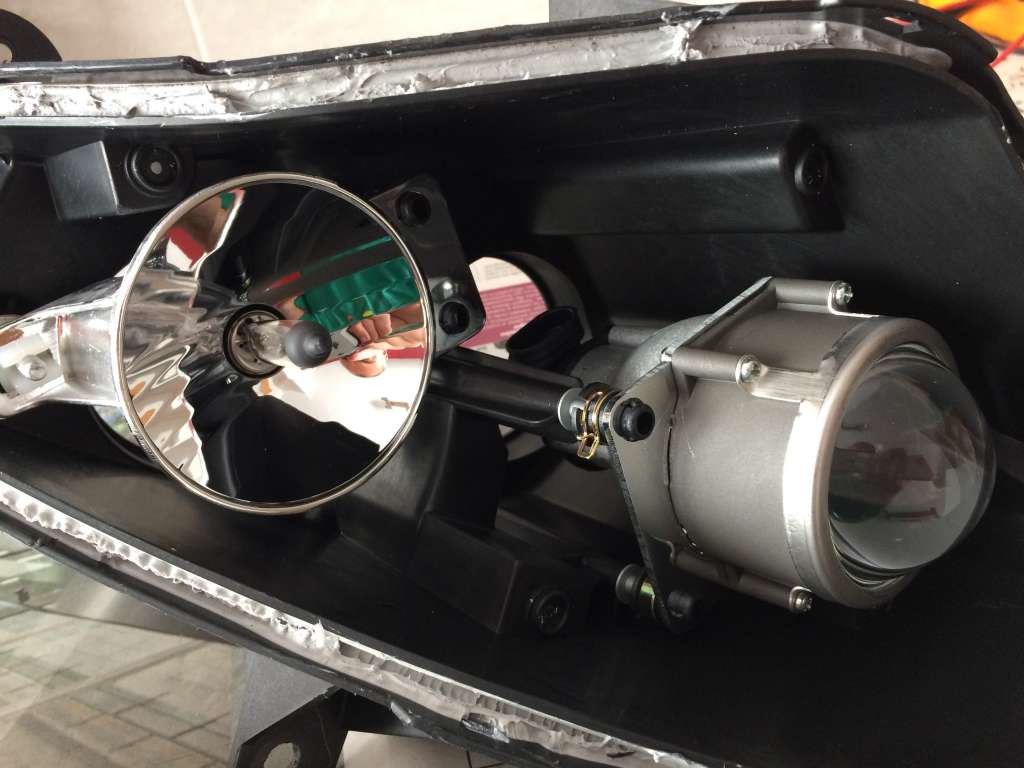

Un detalle de la carcasa donde van los leds

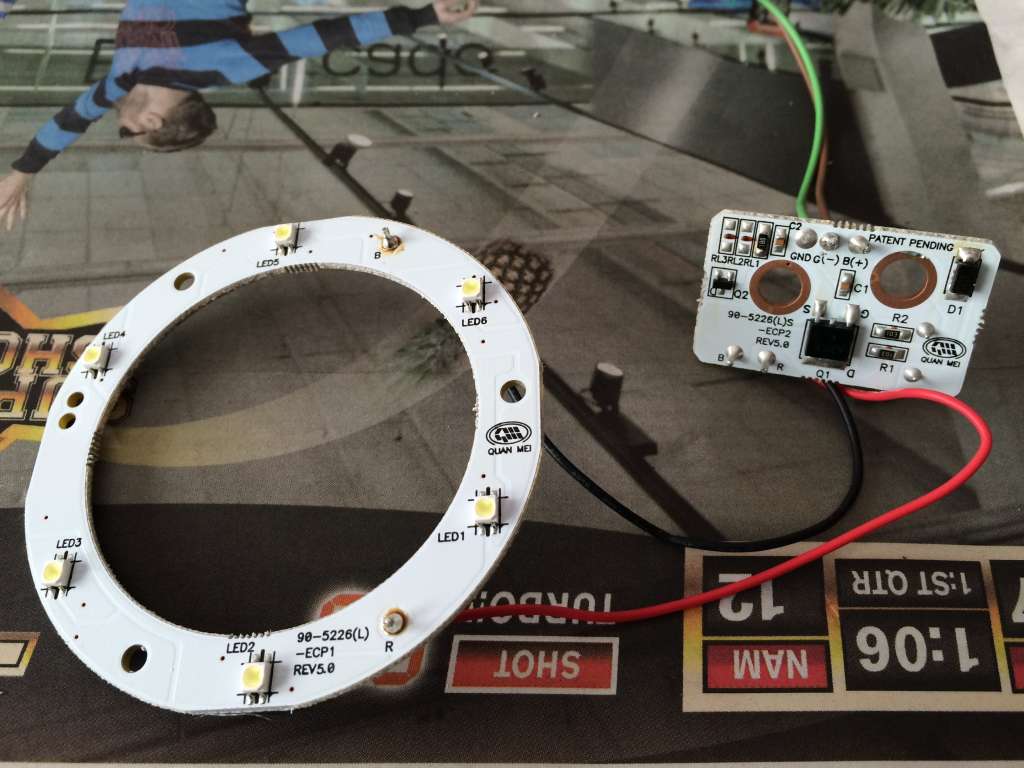

El aro de leds sacado





Como se ve lleva un pequeño transformador que convierte la corriente de 12V a 7¿no deberían ser 5?



Rikytowna likes this

Share this post


Link to post
Share on other sites

Sigo en otro post por que no puedo poner mas de 8 imágenes:

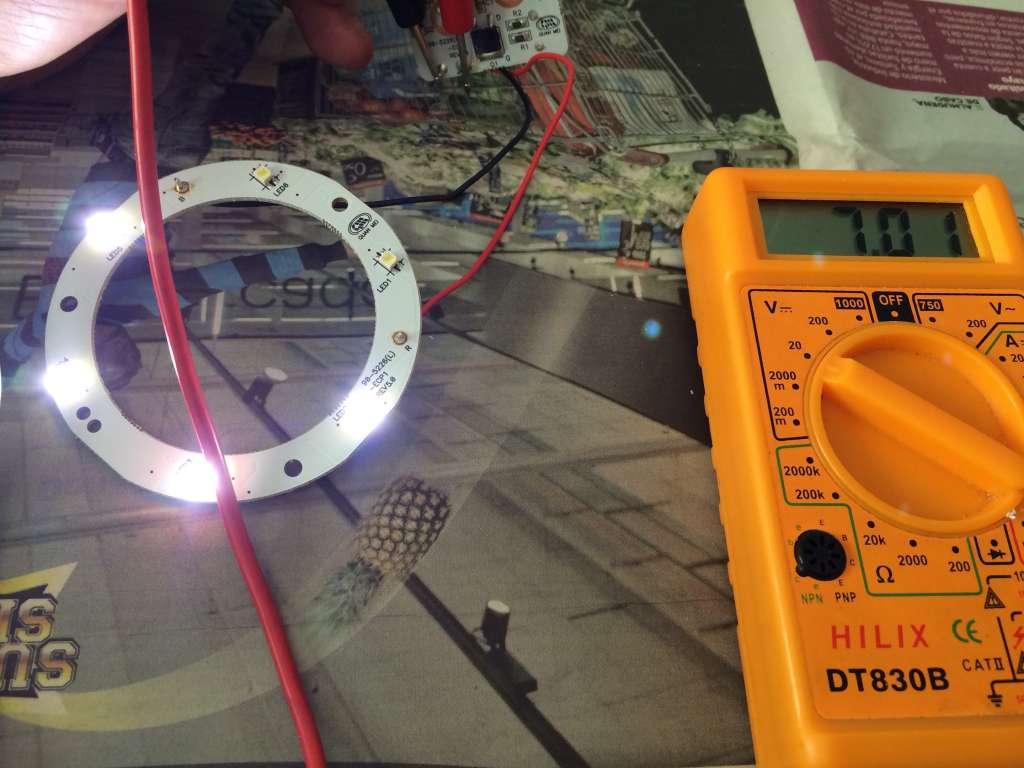

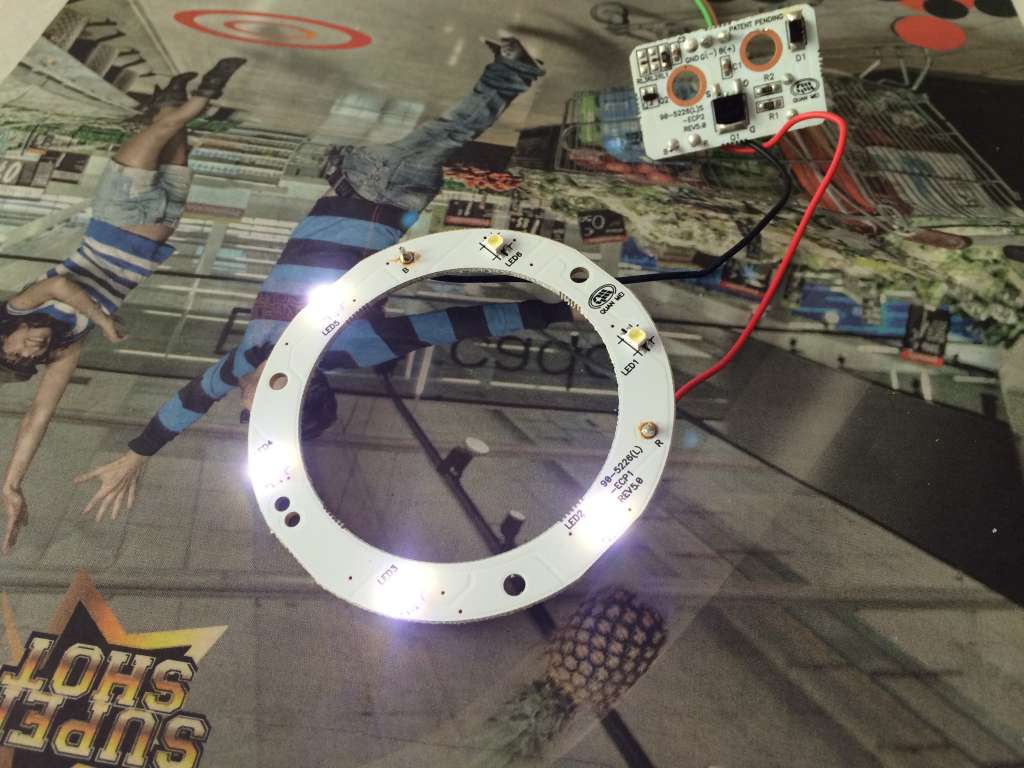

Bueno pues ya en casa enchufándolo a una fuente de 12V he podido ver que los transforma a 7v

Lo cual me parece raro ya que creía que funcionaban los led a 5v

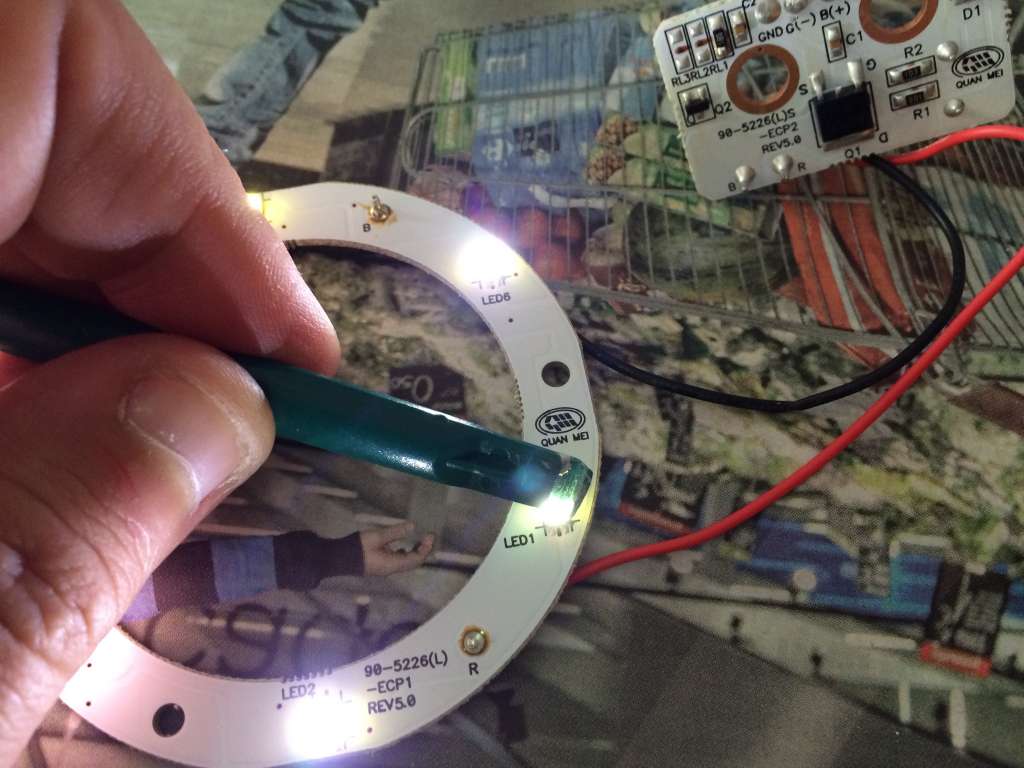

Y al presionar el led numero 1 he visto que se encendian los 2 leds fundidos.

Debe haberse dessoldado alguno de los conectores del led y como irán de 2 en 2 al cortar la corriente se cortan los 2







Por ahora lo voy a dejar así y a ver si esta tarde le doy un repaso con el soldador

Por cierto, en otro tema hablaba de ponerle ojos de angel a la moto.

Ahora seria un buen momento...

Pero no se si lo hare. También habría que desmontar el otro y con lo que me ha costado no me quedan muchas ganas. Ademas luego puede haber problemas de que entre agua



Un saludo

Share this post


Link to post
Share on other sites

Menuda currada te estás dando, no solo para desmontarlo todo, que ya es, sino también para documentarlo con la claridad con la que lo estás haciendo. :ole :ole :ole

Share this post


Link to post
Share on other sites

Si señor, con un par jeje eres un maquina, si te animas a ponerle los ojos de angel mejor que lo hagas con tiempo y paciencia por que supongo que no pasaras itv con ellos, asi que tendras que hacer sistema para conectarlos con interruptor aparte y toda la oesca que lleve, se que los vi en ebay hace tiempo la verdad que molaria muchisimo ponerlos jeje

Share this post


Link to post
Share on other sites

Pues al final si que esta jodido uno de los led. Una de las patillas estaba rota dentro del plastico del led. Así que habra que he preguntado en radio rhin (bilbao) y no tenían. A ver si mañana tengo mas suerte en otra tienda.

No ha habido suerte.



He medido el led con un calibre por si a alguien le hace falta en el futuro

Tamaño del led

3mm de ancho

3,56mmdd largo (por donde están los conectores)

Podría ser este led. aunque no estoy seguro



También he medido el aro que es perfecto de tamaño para poner por delante y hacer unos ojos de angel

Tamaño del aro.

7.4cm aro exterior

5,6cm aro interior

1 cm ancho



Un saludo

ugena44 likes this

Share this post


Link to post
Share on other sites

A mi me ha pasado lo mismo en el mismo faro y en los mismos leds. Mal arreglo le veo.

Quizas el problema venga de otro sitio y haga que fallen esos 2 leds ???

Share this post


Link to post
Share on other sites

No. Estoy seguro de que el problema es del led en si.

Al hacer presión se encendían los 2. Y al dessoldarlo vio que una de las patillas se soltaba del led.

Ósea que posiblemente de las vibraciones se había partido o algo así.

El caso es que el LED de 4 patillas ahora sólo tiene 3 porque una está rota

Una vez que lo cambie todo volverá a funcionar bien.

Un saludo

Share this post


Link to post
Share on other sites

Ya nos tienes informados del resultado cuando lo termines.

Tendre que hacerme a la idea de desmontar el faro y repararlo yo tambien.

Saludos.

Share this post


Link to post
Share on other sites
Ya nos tienes informados del resultado cuando lo termines.

Tendre que hacerme a la idea de desmontar el faro y repararlo yo tambien.

Saludos.

Yo lo metería en la categoría de "Muy complicado" no por lo que hay que hacer sino por la dificultad de abrir el foco sin romperlo

Share this post


Link to post
Share on other sites
Sabes que led es? Quiero decir modelo o algo a ver si puedo ayudar a buscar por mi parte paz_

A ciencia cierta no.

Pero creó que es este

http://es.aliexpress.com/store/product/Original-100pcs-lot-LW-E67C-T1V2-5K8L-1-LWE67C-in-stock/1358872_32369425038.html



A ver si pasa el verano y compró uno en la tienda de electrónica y pregunto el modelo o la referencia



Lo que sí te puedo decir es que es muy jodido de encontrar, LED con 4 patillas no se ve más que los que son RGB o sea multicolor, en blanco no he visto más que unos que son alargados.

Un saludo

Share this post


Link to post
Share on other sites

Si les llega 7v. será porque van de dos en dos? Yo siempre he pensado que los led's van a 3v.

Esos recuerdo haber soldado en algún brico para el coche iluminando la consola central del salpicadero. Puede ser SM-10 ??? Hablo de memoria... me imagino que habrá de diversos modelos y voltajes.



Saludos.

Share this post


Link to post
Share on other sites

Ese es el que habia encontrado yo el problema es eso, las medidas y que sea exactamente el mismo color, seguire mirando a ver de todas formas si consigues desoldar alguno mejor y adi vas a tiro hecho, lo mismo tiene la referencia por debajo

Share this post


Link to post
Share on other sites

Al final lo de los 7 voltios es por que van de 2 en 2. Así que se divide el voltaje quedando 3,5 por led.

El tamaño creo que es SMD 2835 (28 mmx 35mm) pero quitando el de antes no he visto de ese tamaño.

Además el que puse antes no especifica su tamaño. Es parecido, pero podría ser más grande.

Un saludo

Share this post


Link to post
Share on other sites

Esta dificil la cosa si, lo mejor es llevarlo a una tienda de electronica o de iluminacion para que te digan con exactitud, te imaginas que sean esos del chino? Los de las lamparas de coche jaja seria buenisimo :mrgreen:
