Modificar sensor temperatura ambiente en la Grand Dink Euro4 (2016-2019)


SDCTen

Publicaciones recomendadas

Hola a tod@s!

Hago este tutorial ya que al igual que a varios del foro, en mi Grand Dink 300 del 2018 (aunque este modelo es el mismo desde el 2016 hasta la fecha actual, enero 2019) pues la temperatura que marca es como 4ºC más que la temperatura real.

He leído por el foro a varios con el mismo “problema”. La verdad es que aunque pueda parecer una tontería, para saber la temperatura real debes restar 4 a los grados que te marca en pantalla.

Que sí, así ejercitas el cerebro, pero ya que lleva sensor de temperatura, que menos que la de correctamente, no?

Pues bien, todos los días (o la mayoría) compruebo la temperatura con la moto de un compañero de curro y sí, son 4 grados clavados de más.

Así que os cuento cómo modificar el sensor para que la lectura se aproxime más a la real del ambiente.

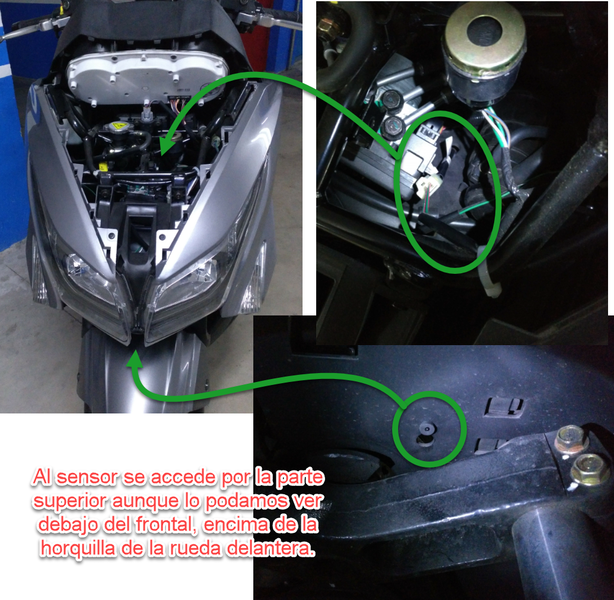

Lo primero que hice es localizar el sensor. Está debajo del frontal de la moto.




Para acceder a él hay que sacar la parte superior del frontal (En este vídeo explico cómo hacerlo por si alguien no lo sabe sacar como me pasaba a mi).

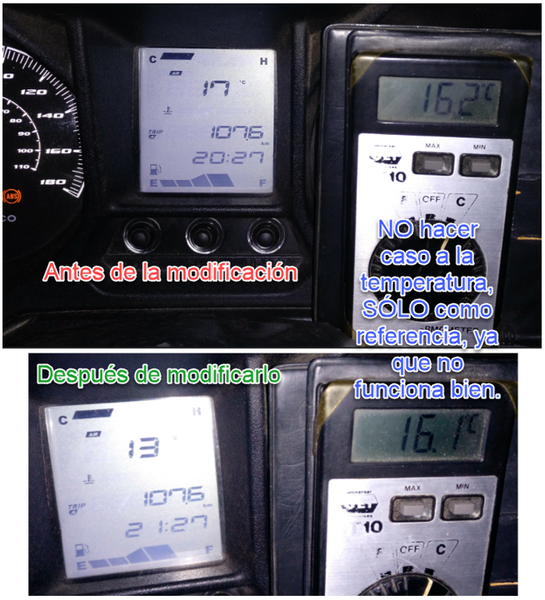

Os muestro lo que me marcaba antes y después pero no sin antes decir que me llevé una sorpresa al ver que el medidor de temperatura que tengo (hace muchos años y puede que no esté bien) me marcaba sólo un grado menos que la moto… Así que sólo lo tomaremos como referencia para compararlo con el de la moto, ya que el coche lo tengo al lado de la moto y me marcaba 14º dentro del parking.

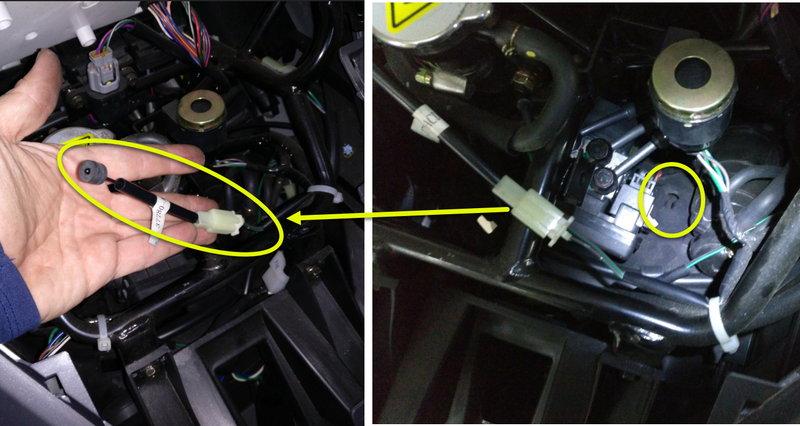

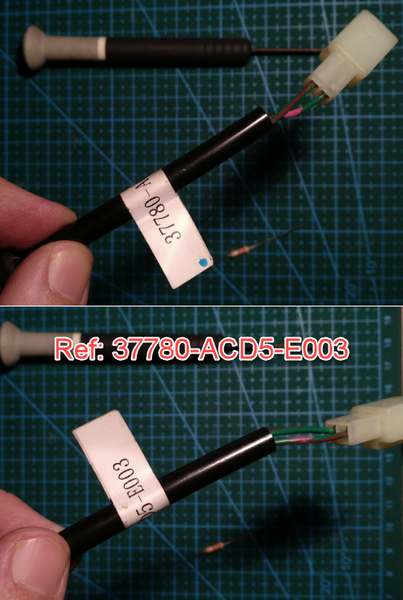

Ahora vamos a sacar el sensor (si no estoy equivocado, la referencia es 37780-ACD5-E003):





Una vez fuera vamos a modificarlo.

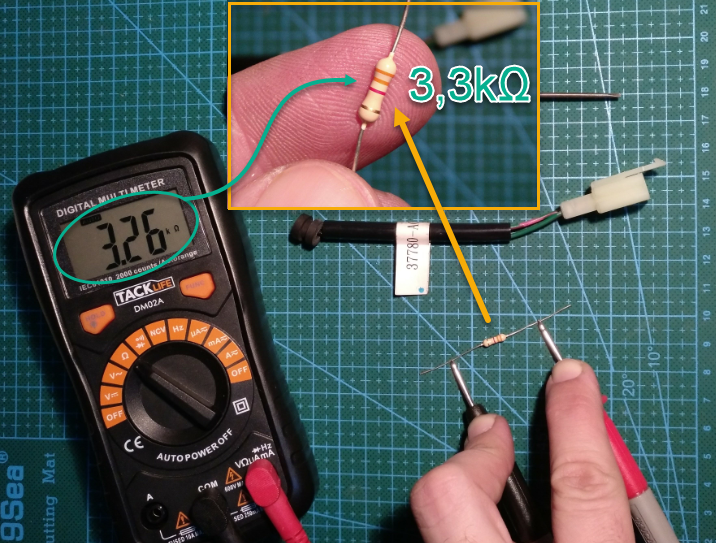

Para ello necesitaremos una resistencia de 3,3 kΩ y 1/4 de vatio como la de la imagen (puede ser de 1/2w pero será más grande o incluso de 1/8w que será bastante más pequeña):

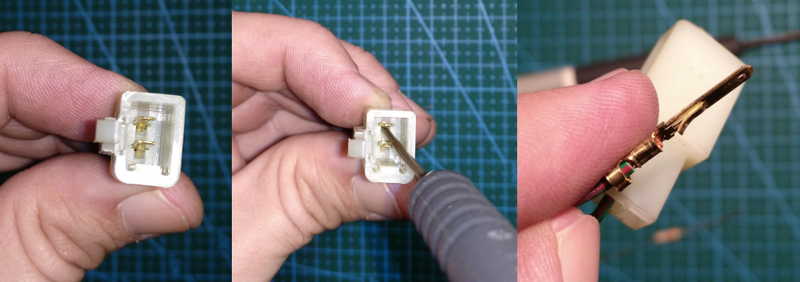

Sacaremos uno de los 2 espadines del conector:

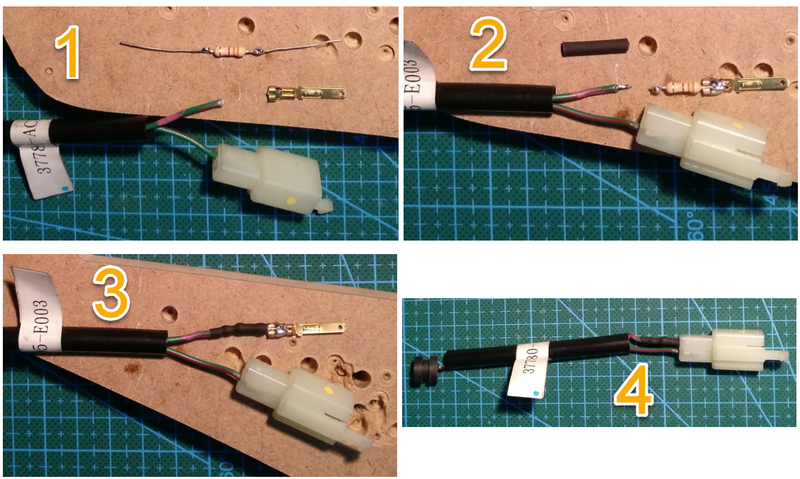

Ahora soldaremos la resistencia en el espadín una vez hayamos cortado el cable:




Una vez soldado y vuelto a colocar el espadín en su sitio, ya podemos colocar el sensor en su puesto.

Se puede jugar con el valor de la resistencia, contra más alta sea, más nos bajará la temperatura, por lo que he optado por poner ese valor de 3,3 kΩ, ya que nos baja unos 4ºC.

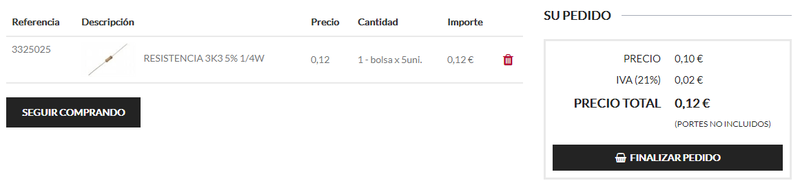

La resistencia se puede conseguir en cualquier tienda de electrónica. Suelen costar unos céntimos de euro.




Espero que si alguien quiere modificar el sensor para tener una temperatura más real, lo pueda hacer siguiendo este tutorial sin tener mucha complicación.



Cualquier duda, lo comentáis.



Un saludo!
