Situación de componentes en nuestras Xciting 400i

[CUCUIBIZA]

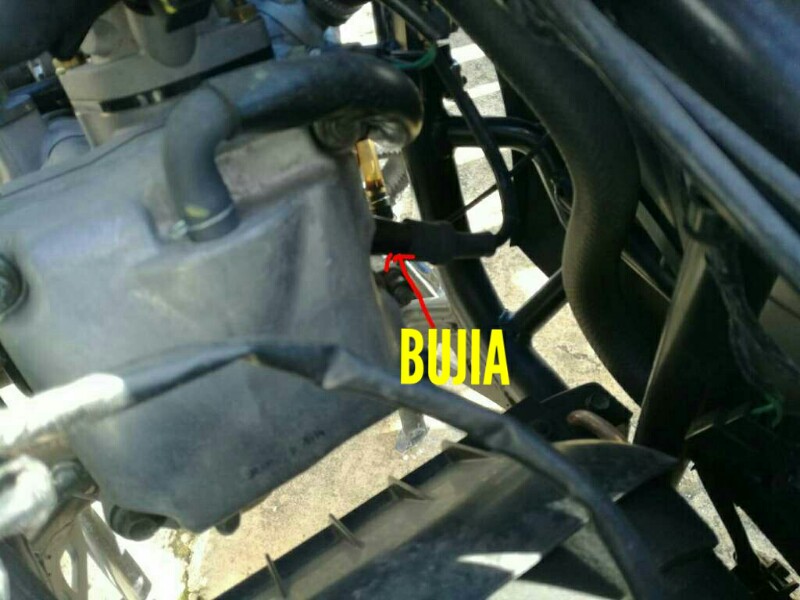

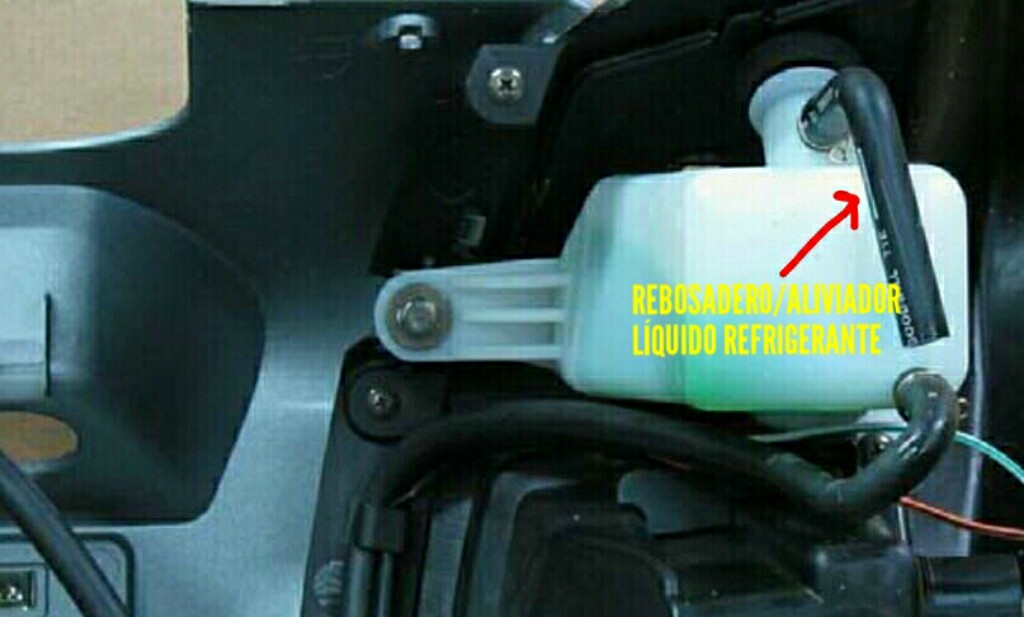

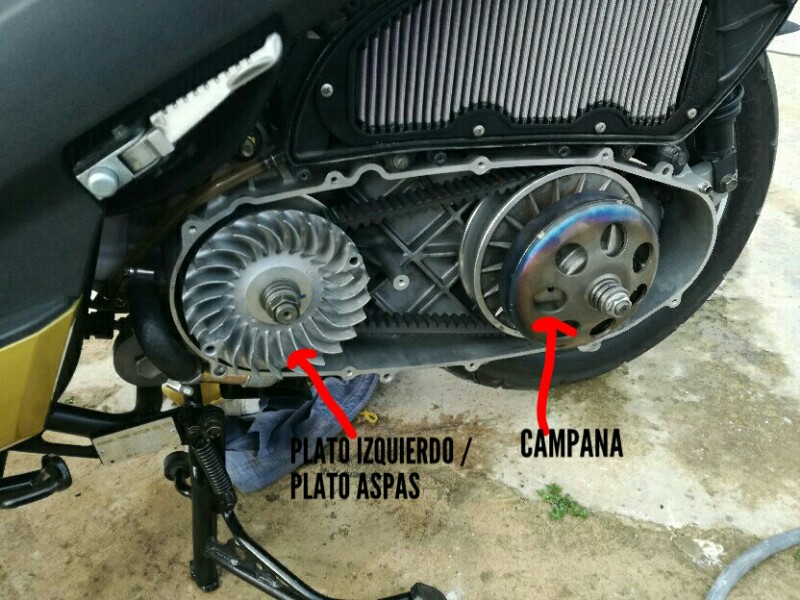

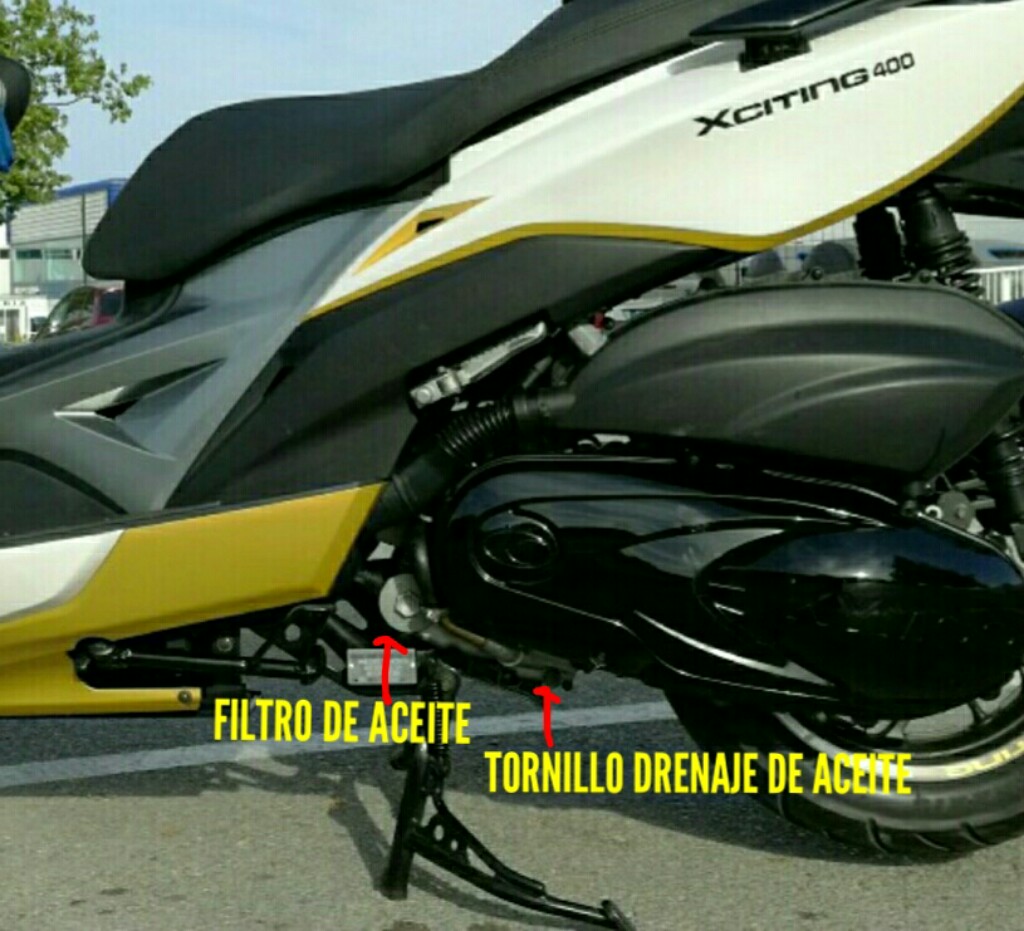

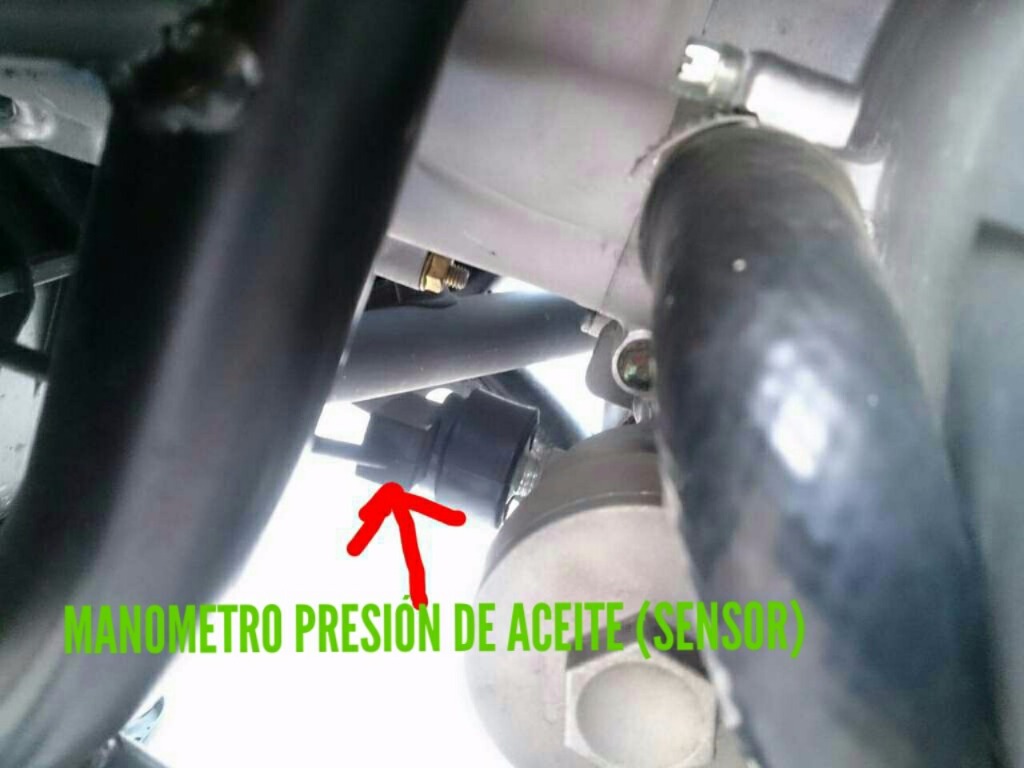

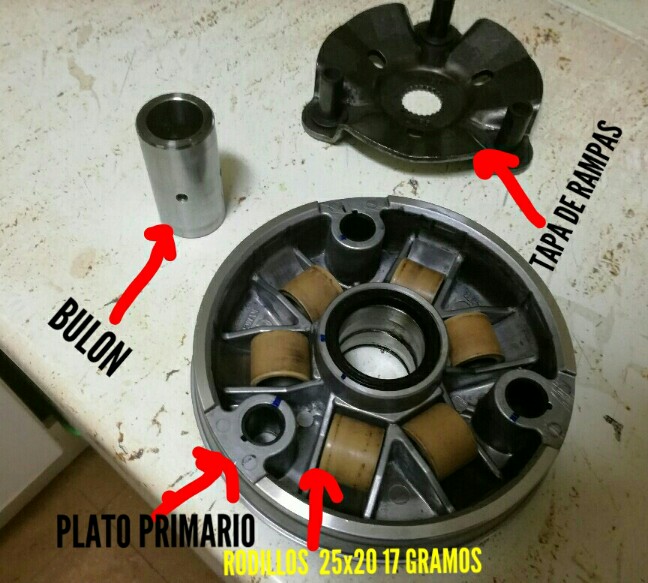

Muy buenas a todos. Aqui podemos ver donde están situadas muchas piezas de nuestras motos. Si tenéis mas información podéis ponerla en este tema, esto le vendrá bien a muchos compañeros.

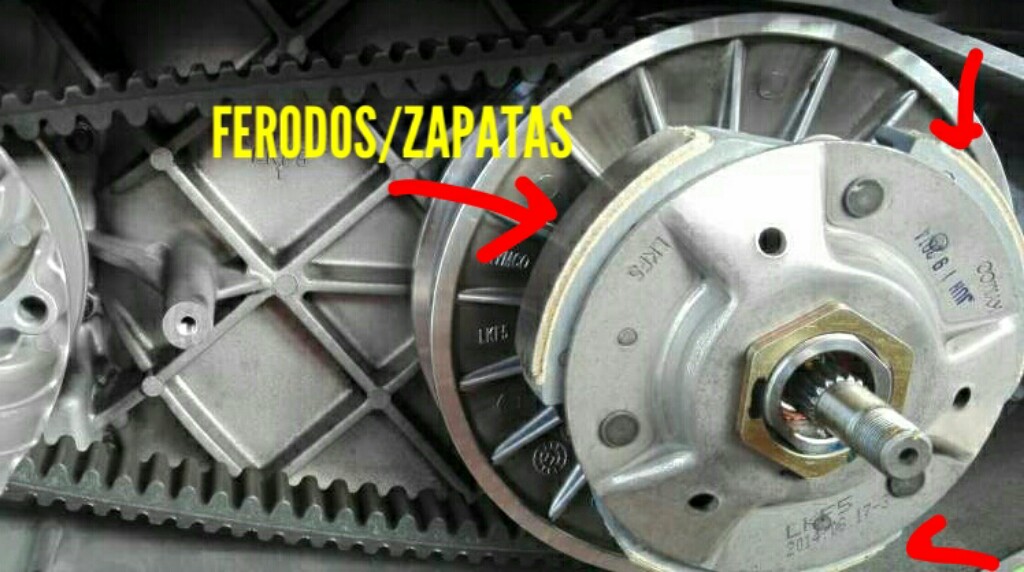

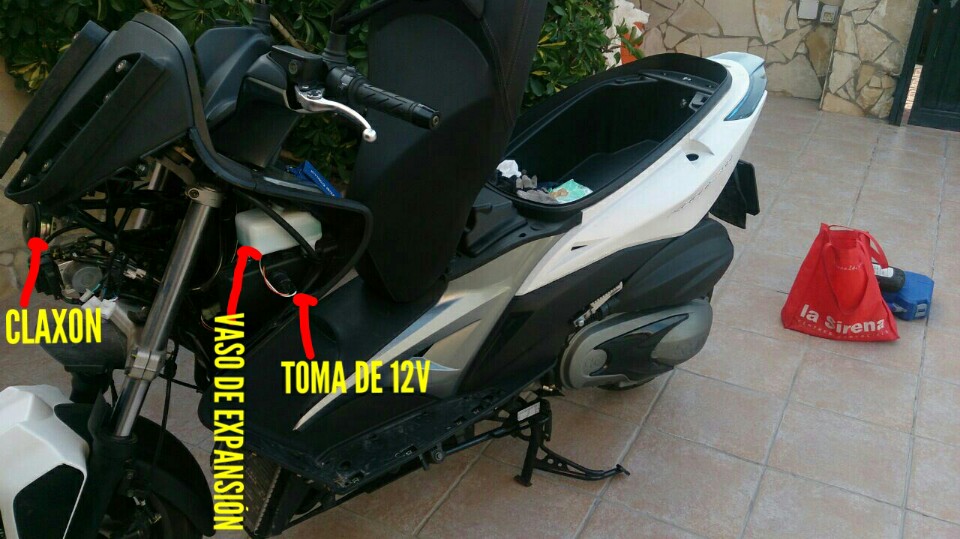

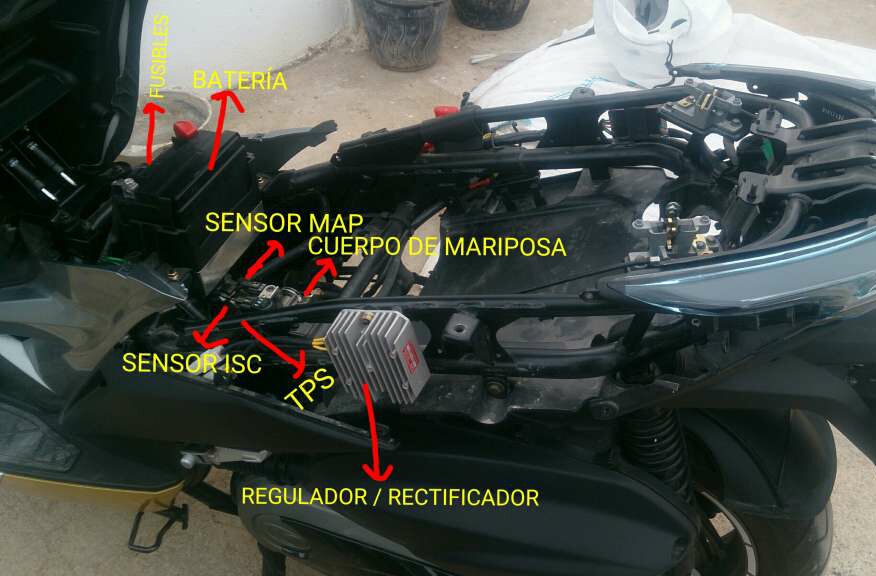

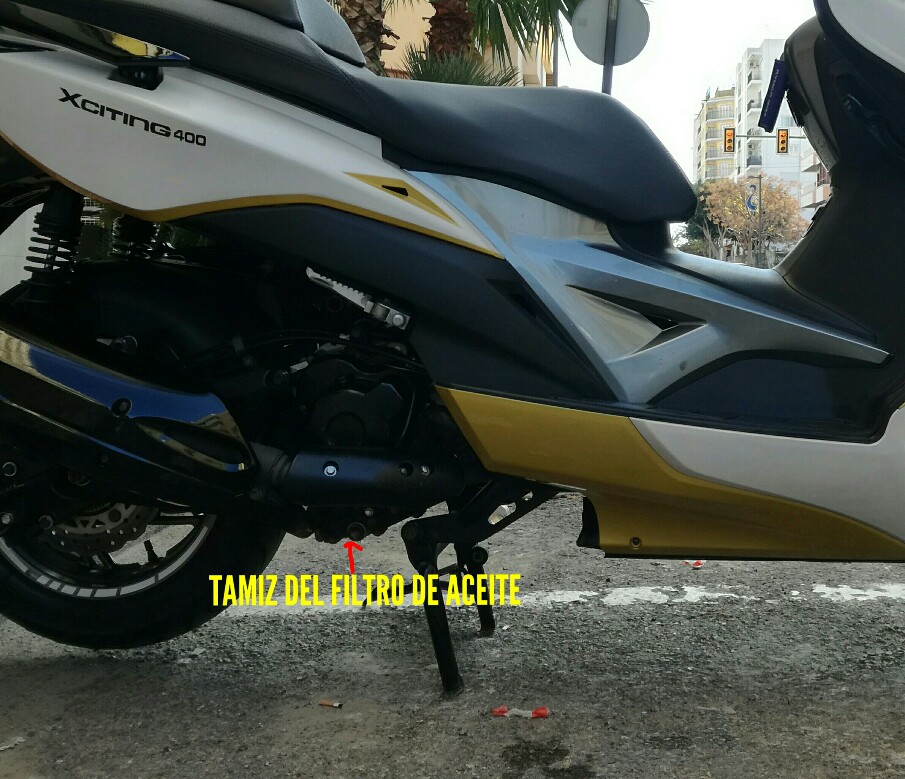

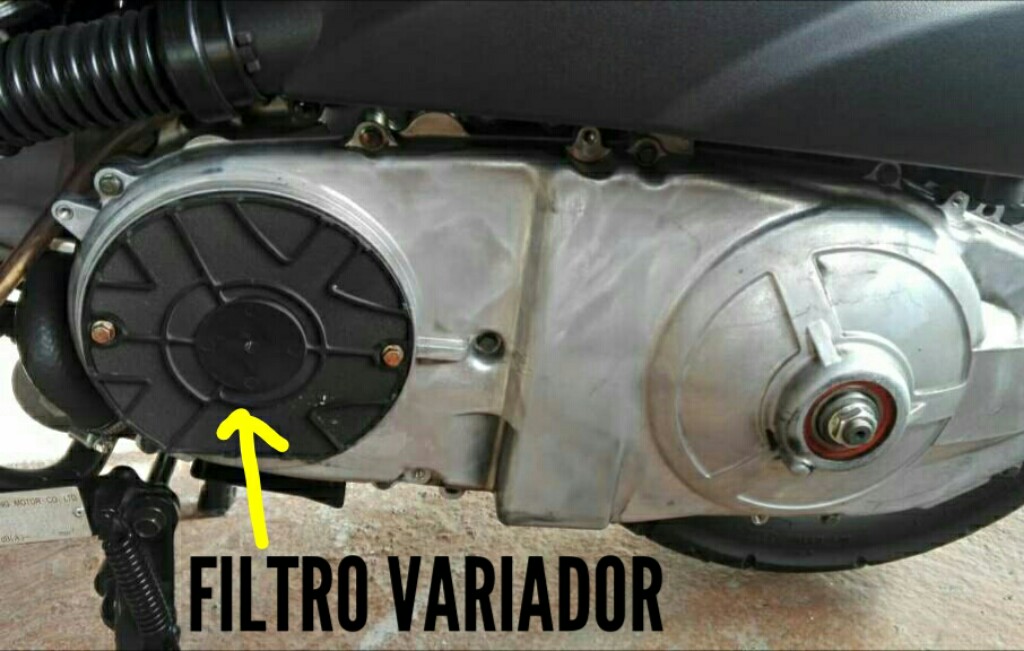

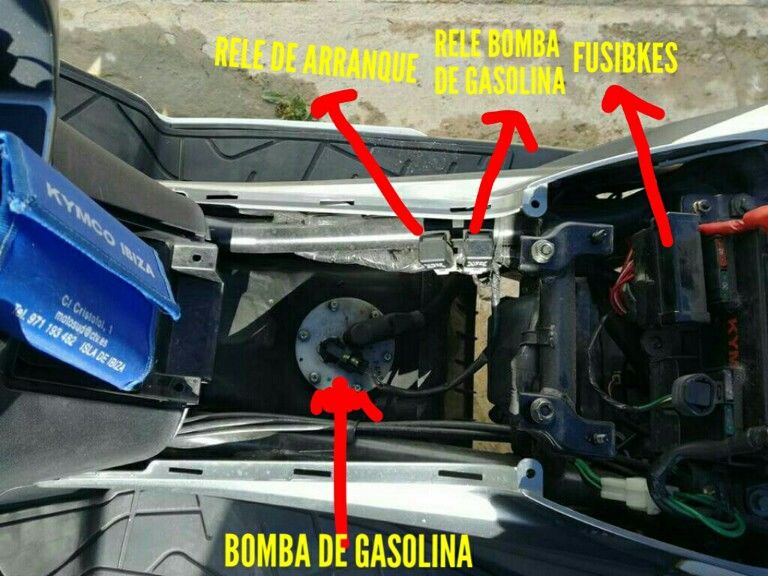

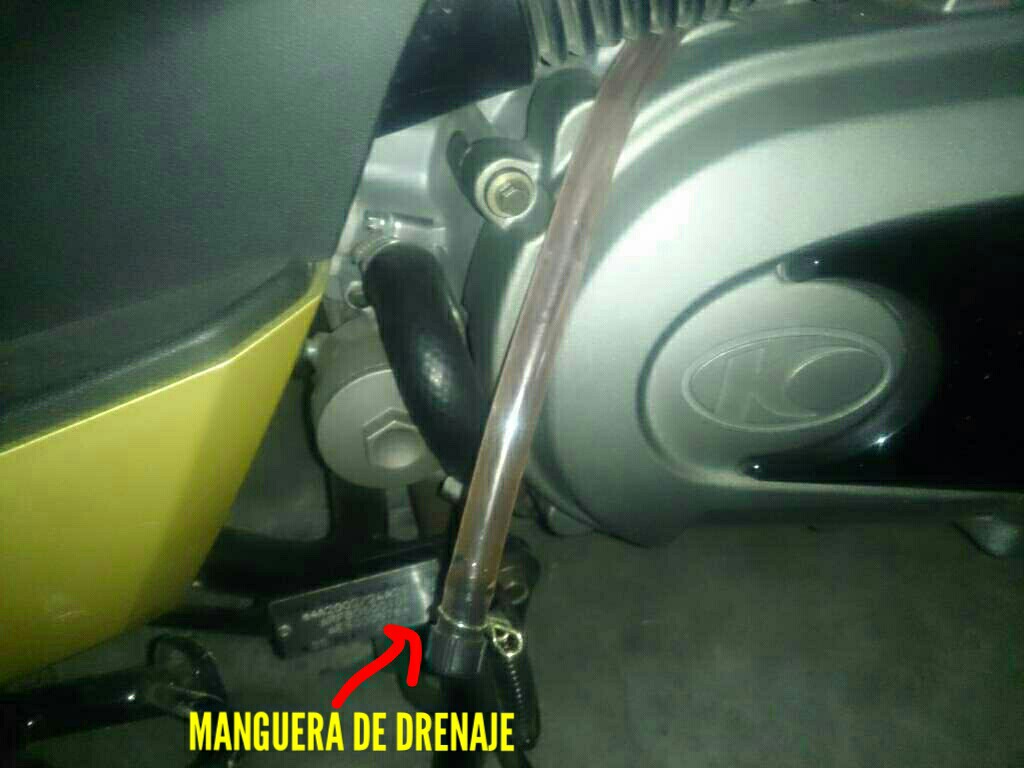

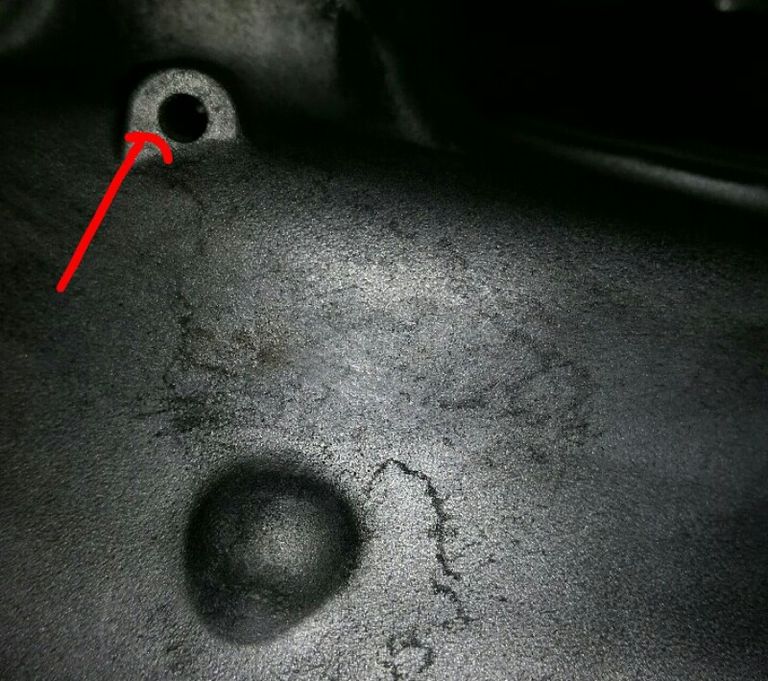

Este es el tubo de drenaje, hay va a parar condensación y restos de aceite, es importante ir vaciandolo periódicamente, si no se vacía entraran estos restos por otro tubo que hay en la caja y lo aspirara la admisión, llegando estos restos al cilindro.

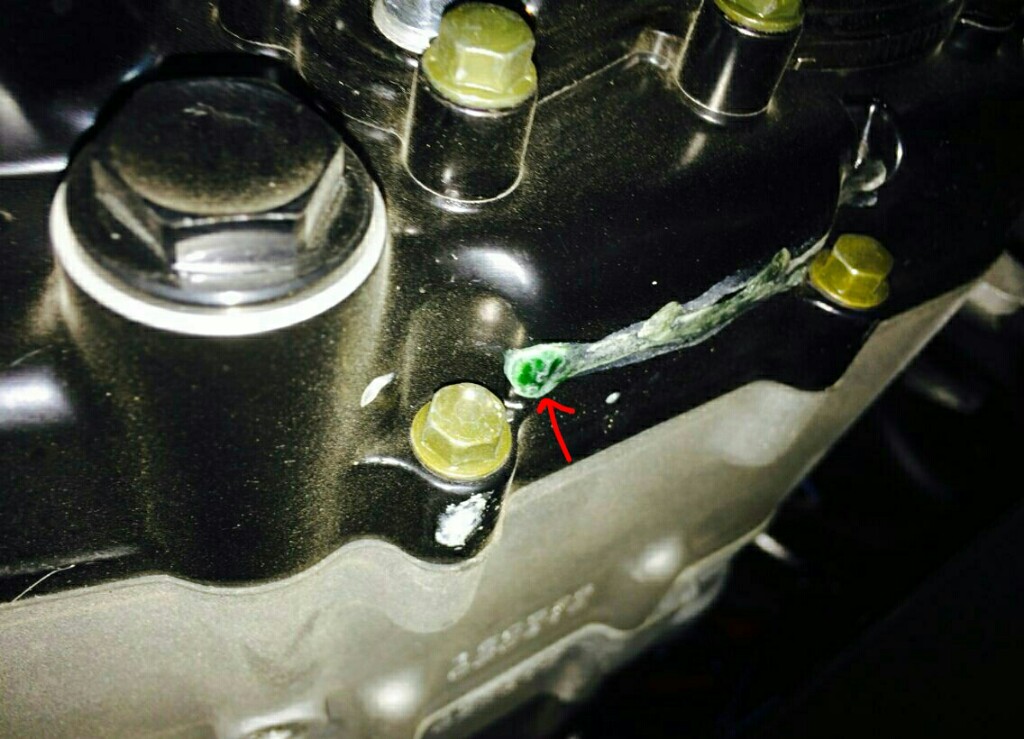

Este agujero situado debajo de la bomba de agua es un chivato, si nos sale por este agujerito líquido refrigerante, o una mezcla de refrigerante y aceite, nos está avisando que el retén mecánico de la bomba de agua ésta mal. En esta foto podemos ver una gota de líquido refrigerante, tuvo un problema un compañero y le cambiaron retén y juntas.

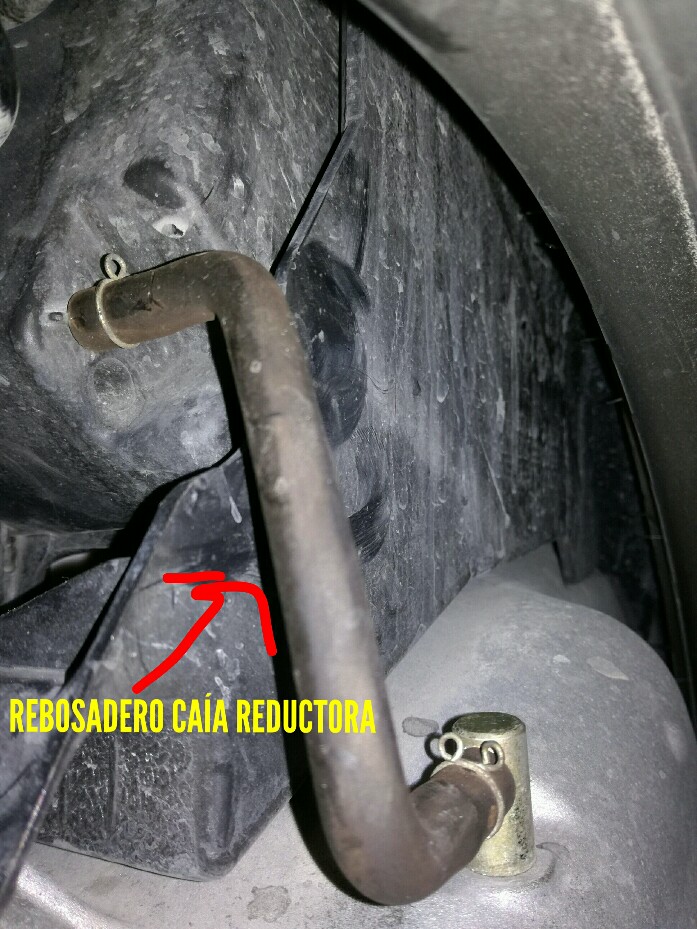

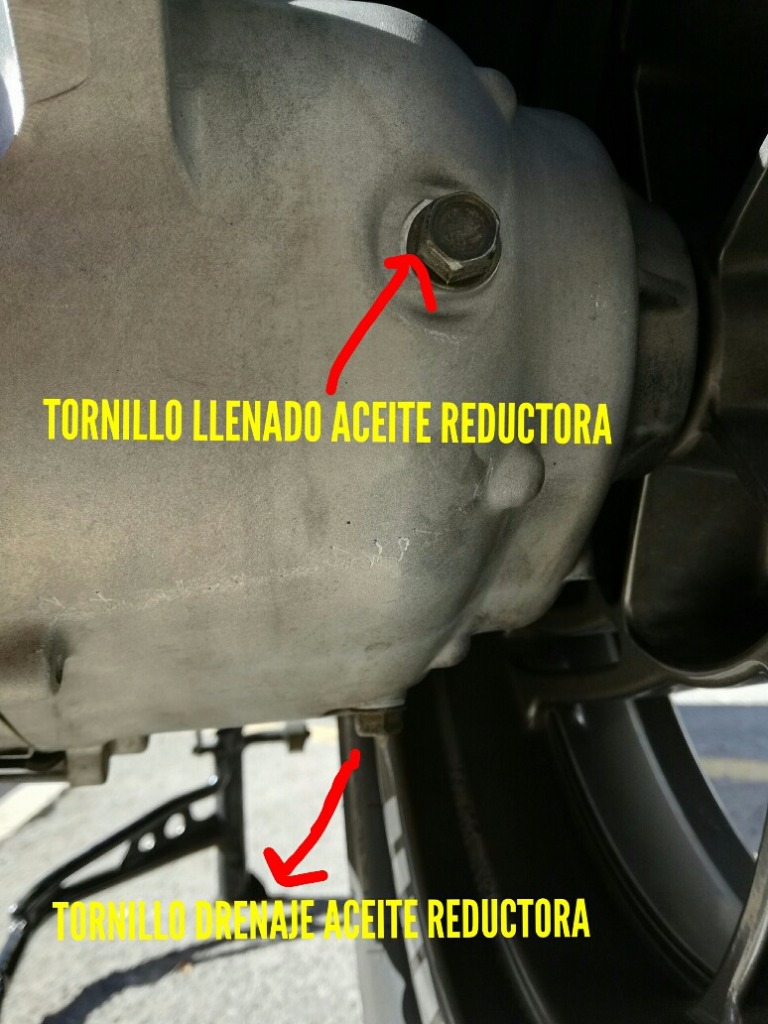

Este rebosadero es el de la caja reductora, va a parar a la caja del filtro de aire, si por ejemplo nos ponen mas aceite de lo debido, este saldrá por este rebosadero, manchando toda la caja incluso puede que hasta el filtro de aire.

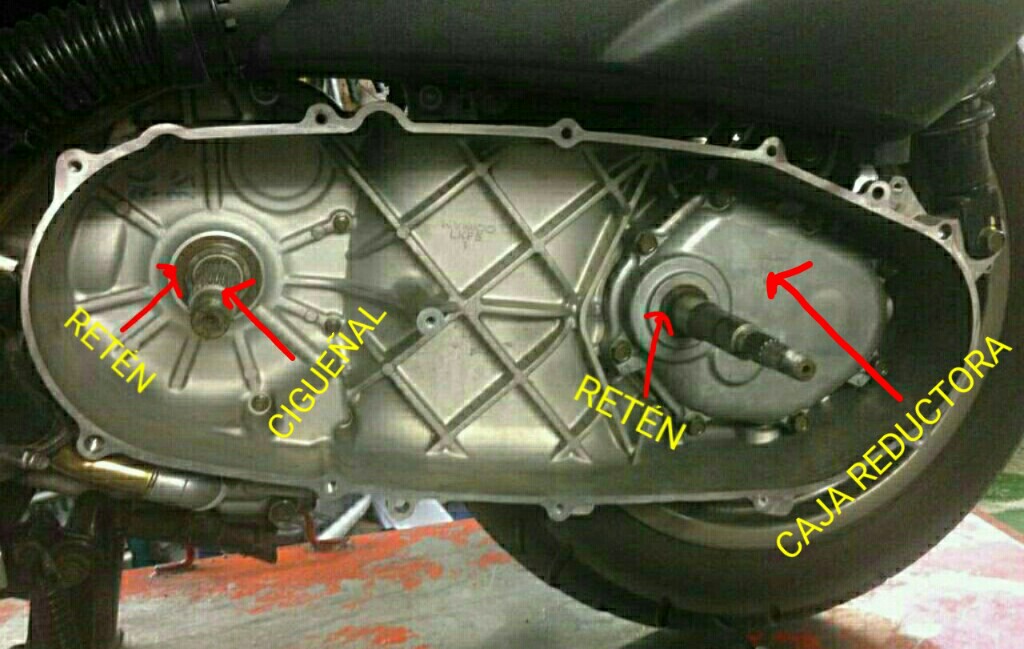

Este agujero esta situado en la parte trasera de la caja reductora, es difícil de ver, es otro chivato, si nos sale aceite de la caja reductora por este agujerito, seguramente tenemos un reten mal de la reductora

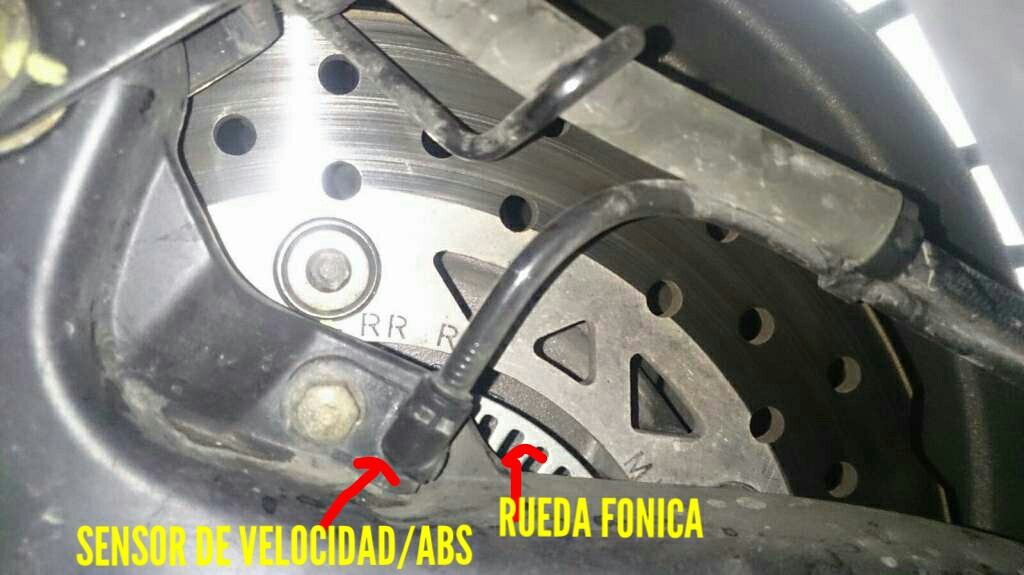

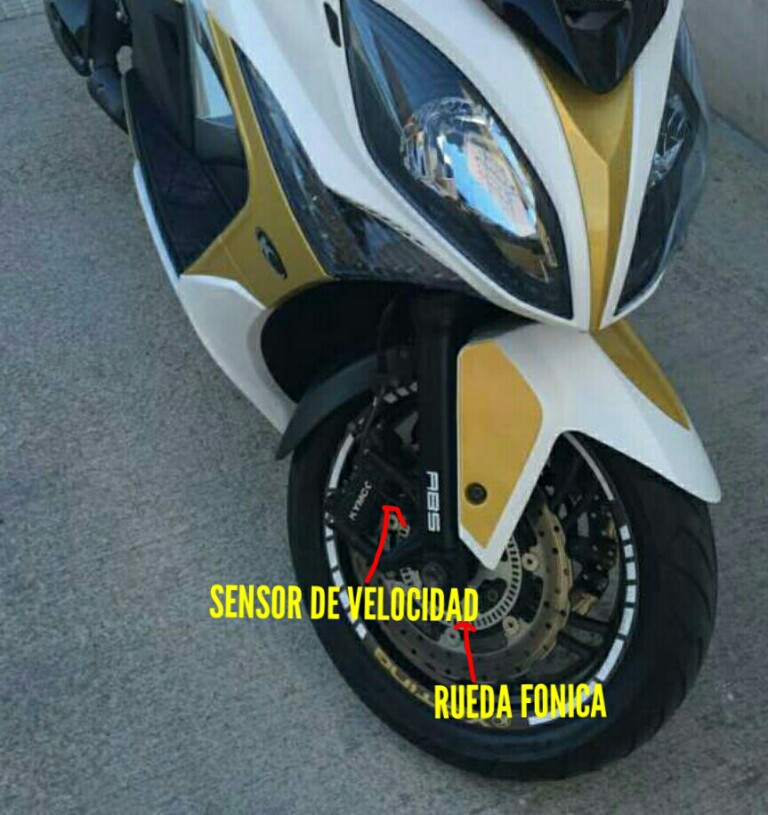

Este sensor de velocidad y rueda fonica los llevan en la parte delantera tanto las versión con Abs como sin Abs, este sensor mide la velocidad de la moto, este sensor es aprovechado para las que llevan Abs.





En la rueda trasera solo llevan sensor de velocidad y rueda fonica las que tienen Abs, las que no son Abs no lo llevan.



[CUCUIBIZA]











[CUCUIBIZA]











[CUCUIBIZA]

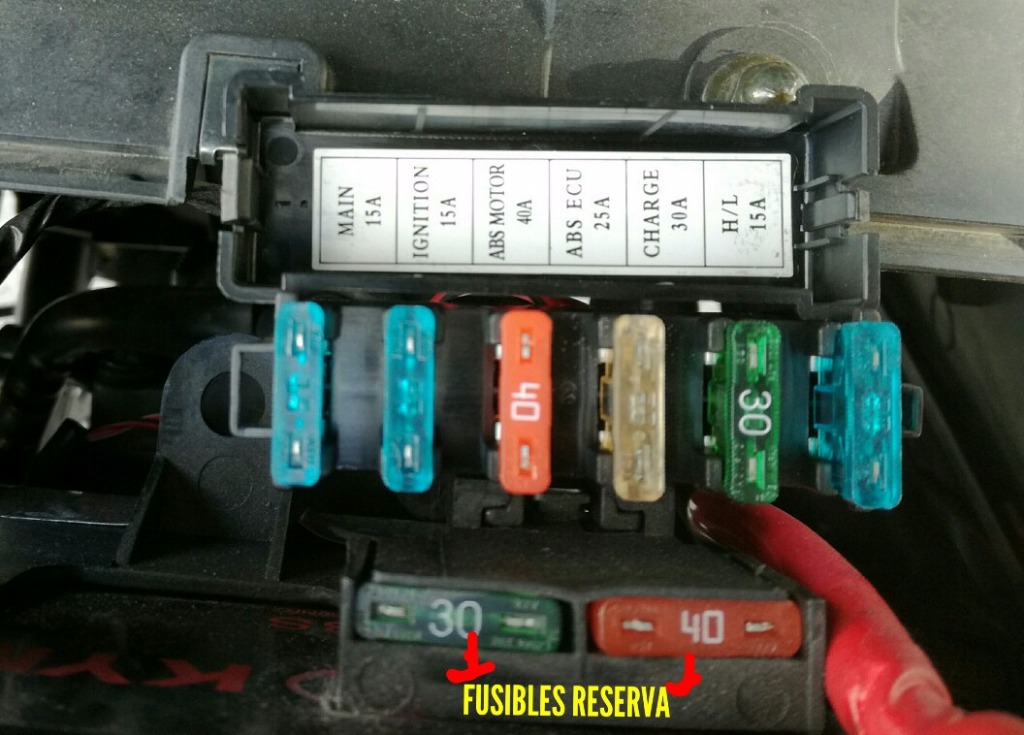

Aqui podemos ver los fusibles de la versión Abs, distintos a la sin Abs, lleva 2 fusibles para el Abs, uno de 25 y otro de 40 Amperios.

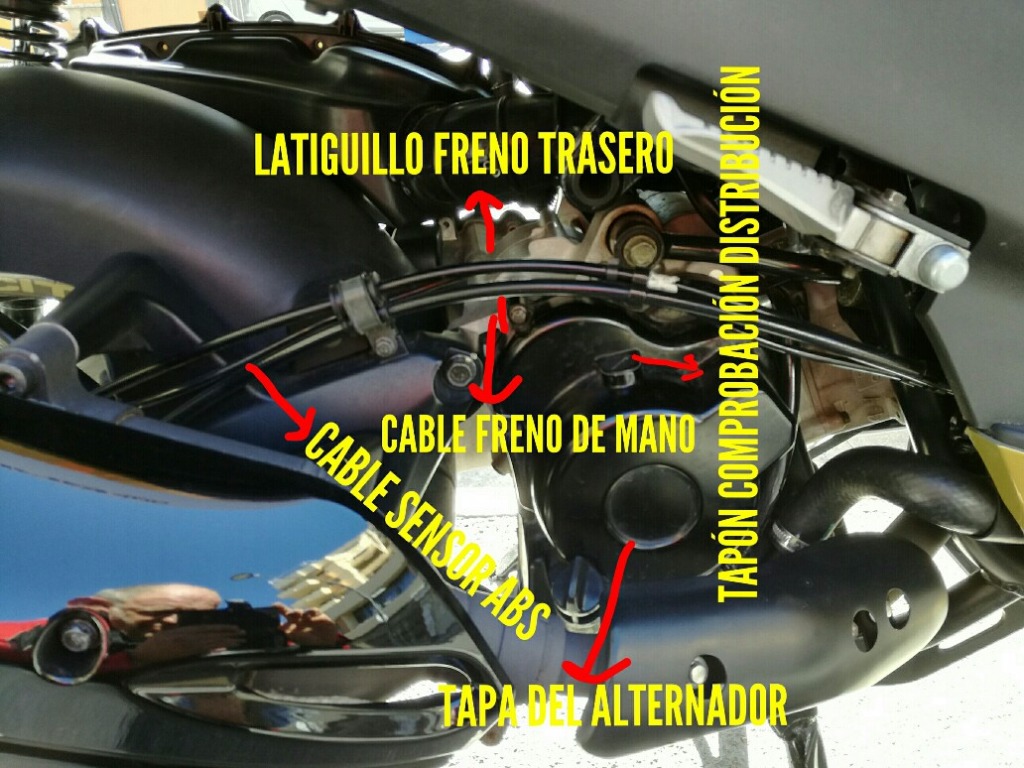

Aquí podemos ver la tapa del alternador, cuando la desmontamos el stator esta incrustado en esta carcasa.



[carlos675]

Eres un auténtico crack, muchas gracias por tu tiempo y trabajo!!!



Enviado desde mi SM-G900F mediante Tapatalk

[sergio_902]

Con la moto desmontada te das cuenta de que no estás ante una scooter del montón. Tiene un chasis en condiciones y una horquilla como dios manda

[silencio]

Genial este tema para consultas.

[Koala]

Cucu y mega para los que no tenemos ni idea de ésto,es una pasada lo que aprendemos de vosotros gracias y muy buen trabajo

[abhang]

Formidable Hilo, cucu! -bravo

[ugena44]

como siempre cucu, ¡un maestro!

gracias.

[CUCUIBIZA]

Muchas gracias a todos, es un placer. He añadido 3 fotos más.



Saludos. paz_ Vssss

[GZ]

Que dios te lo pague con una buena mujer jejeje eres un fenomeno!

[dany_rs]

cucu presidente!!





cucu presidente!!!!





CUCU PRESIDENTEEEE!!!!



:la ola



-bravo

[CUCUIBIZA]

Muchas gracias GZ y Dani. Tanto como presidente.. jejeje.



Un saludo. paz_

[Daiman]

Es una suerte que haya alguien como tú Cucu que a los que no sabemos nos orientes y aportes tanta información y tan precisa. Mil Gracias.

[CUCUIBIZA]

Es una suerte que haya alguien como tú Cucu que a los que no sabemos nos orientes y aportes tanta información y tan precisa. Mil Gracias.

Muchas gracias Daiman. Se agradece mucho tu comentario. Para mi es un placer poder ayudar/aportar algo, siempre dentro de mis posibilidades.

Que tengas un buen fin de semana.

[elxispa]

Pues en agradecimiento a los kracs del foro, me gustaría proponerles un reto: estoy dandole vueltas al tema de duplicar el interruptor de seguridad del caballete lateral y colocar otro en el freno de mano. De tal forma que los dos quitados permitan que la moto arranque y a su vez con uno de los dos puestos también.

Me explico: quiero que con la pata de cabra puesta la moto arranque, entonces por seguridad tendría que estar el freno de mano puesto. A pensar!!!!!

[pepdel78]

Pues en agradecimiento a los kracs del foro, me gustaría proponerles un reto: estoy dandole vueltas al tema de duplicar el interruptor de seguridad del caballete lateral y colocar otro en el freno de mano. De tal forma que los dos quitados permitan que la moto arranque y a su vez con uno de los dos puestos también.

Me explico: quiero que con la pata de cabra puesta la moto arranque, entonces por seguridad tendría que estar el freno de mano puesto. A pensar!!!!!

La finalidad sería poder arrancar la moto con el caballete puesto, pero que nos quedará algún tipo de recordatorio para quitarlo...cierto?



Enviado desde mi SM-G930F mediante Tapatalk

[Jaume83]

Pues en agradecimiento a los kracs del foro, me gustaría proponerles un reto: estoy dandole vueltas al tema de duplicar el interruptor de seguridad del caballete lateral y colocar otro en el freno de mano. De tal forma que los dos quitados permitan que la moto arranque y a su vez con uno de los dos puestos también.

Me explico: quiero que con la pata de cabra puesta la moto arranque, entonces por seguridad tendría que estar el freno de mano puesto. A pensar!!!!!



La verdad es q la idea es buenisima, pero si arrancas con la pata de cabra no pasas la ITV.

[elxispa]

La idea es esa, arrancar con la pata de cabra puesta, pero con un enclavamiento eléctrico conectado al freno de mano, de manera que si el freno está quitado y la pata puesta, la moto no arranca(pasaría la ITV), para que arranque sería imprescindible tener el freno de mano accionado.

[elxispa]

El tema es acoplar un final de carrera en la palanca del freno de mano y conectarlo al de la pata de cabra, sólo hay que averigüar si es NO/ó NC, para conectarlo en série ó en paralelo.

[Jaume83]

La idea es esa, arrancar con la pata de cabra puesta, pero con un enclavamiento eléctrico conectado al freno de mano, de manera que si el freno está quitado y la pata puesta, la moto no arranca(pasaría la ITV), para que arranque sería imprescindible tener el freno de mano accionado.



Ok.

Dusculpa mi pedo mental.



Aun asi, si en la ITV por una de esas te prueban a poner el freno de mano con la patacabra y arranca no la pasas... (Aunque la probabilidad es casi nula... Jajajaja...)

[elxispa]

Es posible que algún técnico de ITV, lea este foro:???:

[CUCUIBIZA]

Buenas noches. Por fin tengo un poco de tiempo libre.

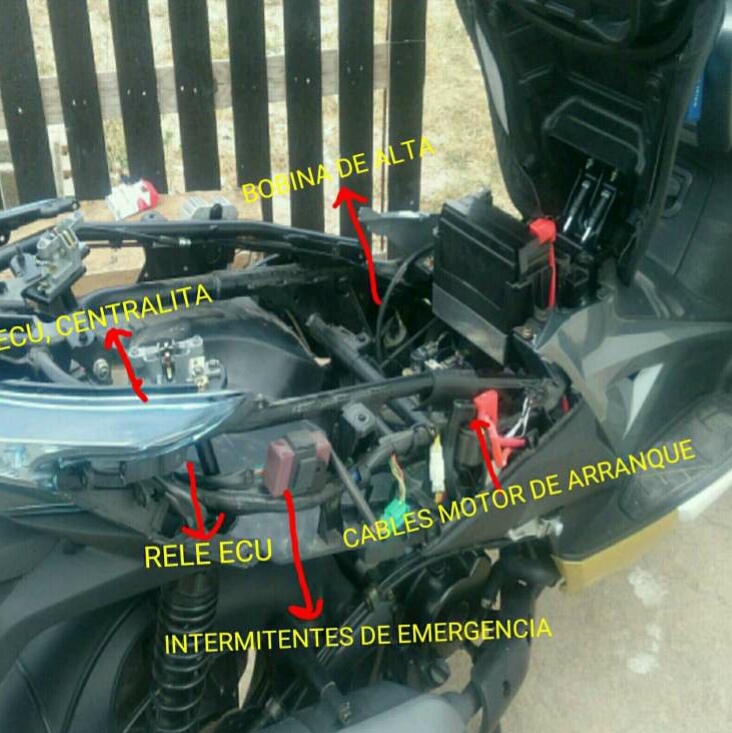

El sensor del caballete lateral lleva un sistema muy complejo. Este trabaja sobre el sistema de encendido, funciona con el negativo, el negativo llega al sensor, cuando quitamos el caballete lateral deja pasar la corriente y va al rele de arranque y rele de la Ecu (centralita). Si no quitamos el caballete lateral no le llega el negativo a los reles y no arranca la moto. Aqui lo podemos ver.

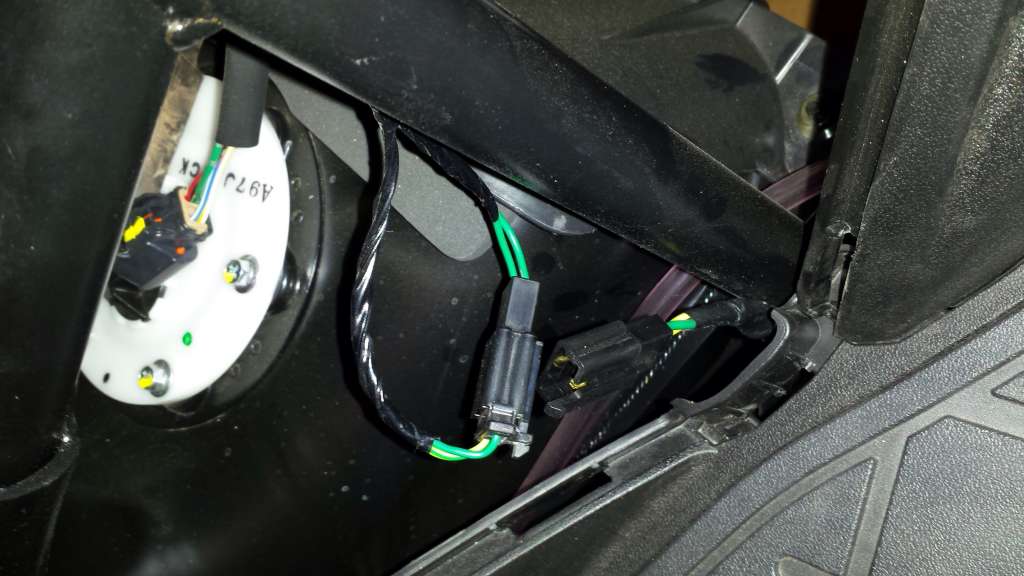

Para desconectar el caballete lateral y hacerlo bien seria de la siguiente forma... Al lado de la clavija donde esta conectada hay otra clavija. Así viene conectado.

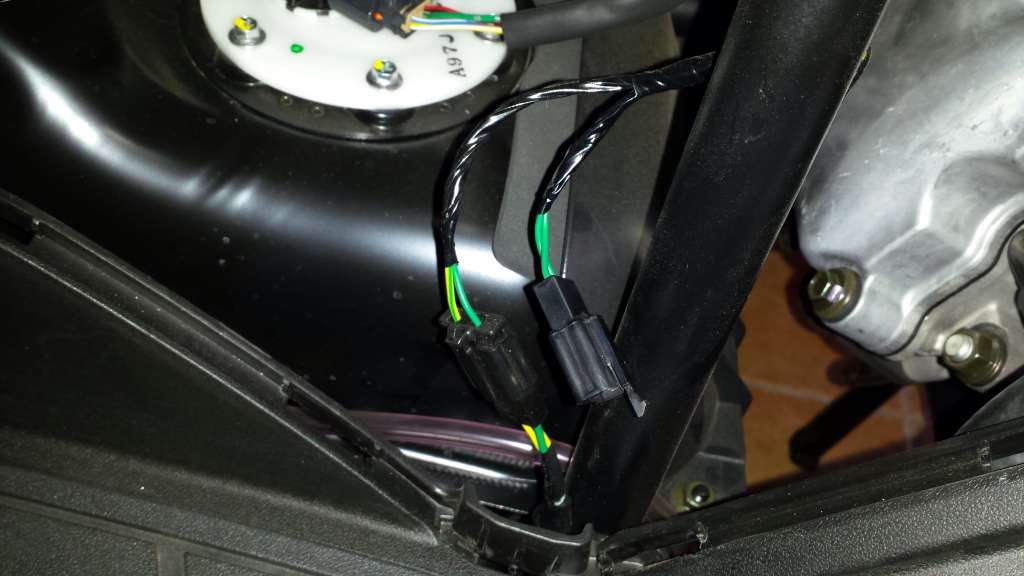

Pues se desconecta de la clavija y se conecta a la otra clavija que está suelta. Si os dais cuenta son dos verdes, dos negativos. Al conectar esta clavija ya llega el negativo directo al cable verde/amarillo, por lo tanto ya esta anulado el sensor del caballete lateral y podemos arrancar la moto con el caballete lateral puesto. Aquí lo podéis ver.





Ahora viene el sistema para lo del freno de mano. El sensor del caballete lateral lo tenemos que dejar puesto para pasar la ITV, por lo tanto habria que conseguir otro sensor para el freno de mano. Claro, lo suyo es ponerlo en el tirador del freno de mano, no en el muelle/tensor trasero. Como ya sabéis los que tenemos las versión Abs ya llevamos en el tirador un pequeño sensor que cuando activamos el freno de mano se ilumina un testigo en el cuadro, pues por hay habría que ponerlo.

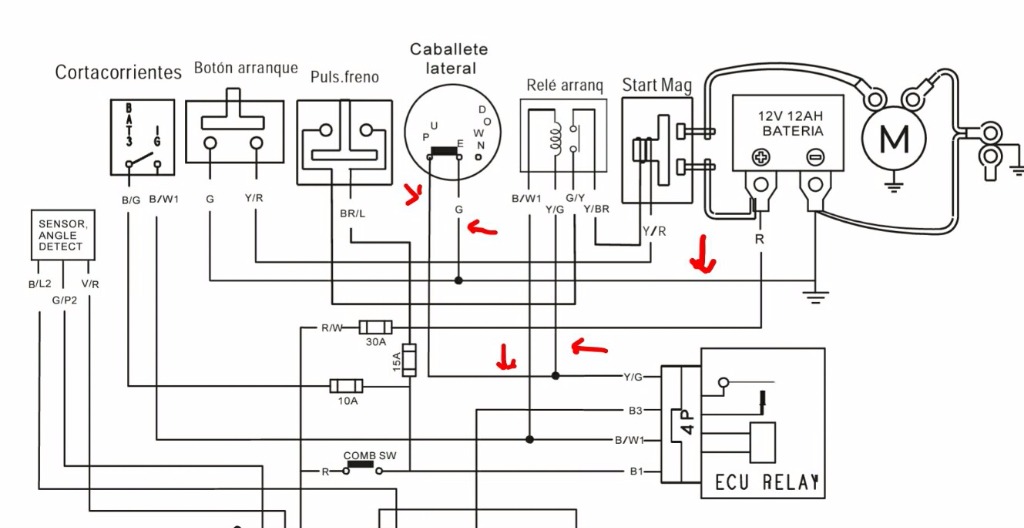

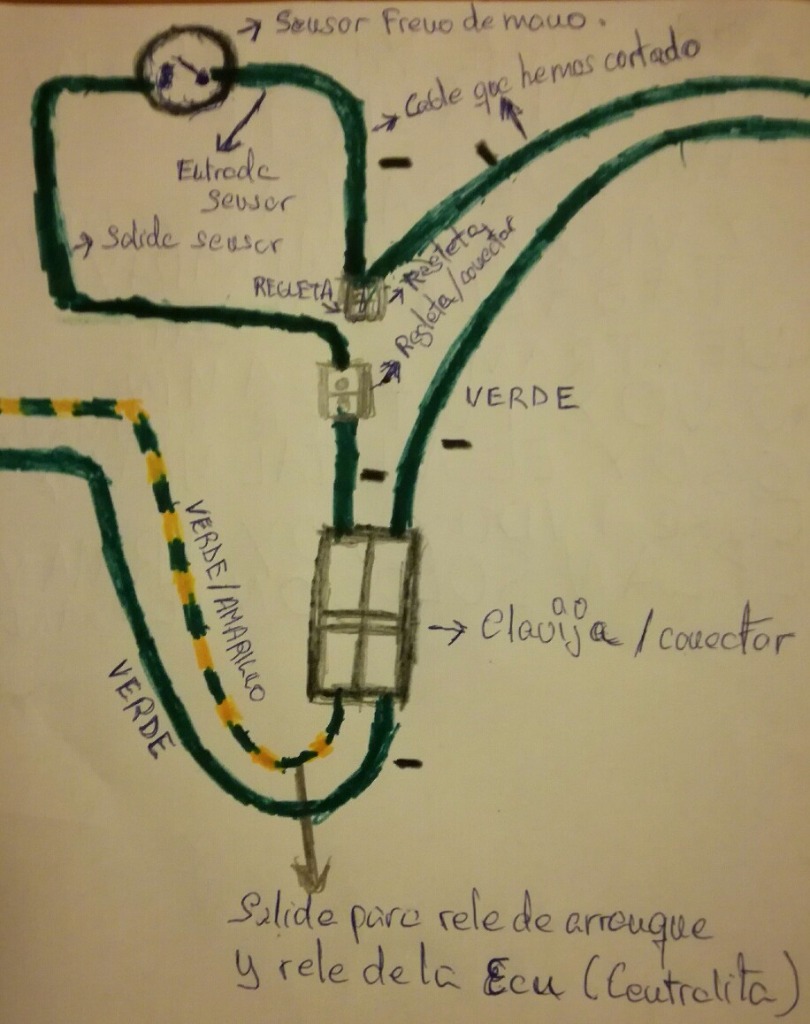

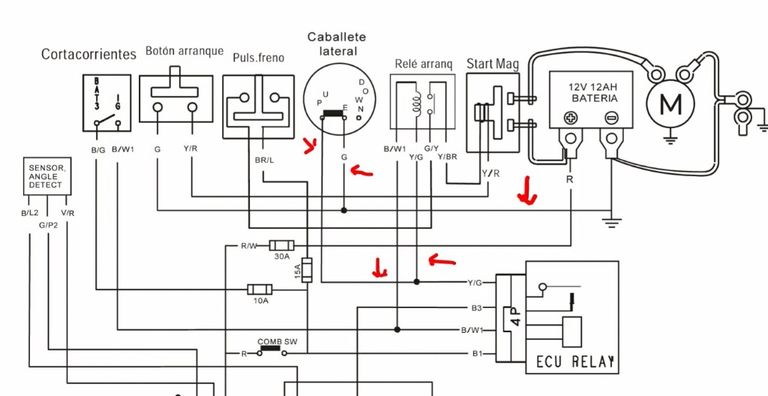

Está seria la conexión que yo veo perfecta (lo he mirado y hecho en un ratito). Sería buscar un sensor o interruptor y actuar sobre la clavija de los 2 hilos verdes que hemos conectado para dejar anulado el sensor del caballete lateral, solo pasando 2 hilos hasta el nuevo sensor. De está manera el día de la ITV solo es desconectar la clavija y poner la que hemos quitado, y sin ningún problema. Pasamos la ITV y conectamos otra vez la otra clavija. El sensor/interruptor tendría que hacer que cuando tengamos el freno de mano puesto deje pasar la corriente y llegue al cable verde/amarillo y arranca la moto. Este es el esquema ya con la clavija puesta de los 2 cables verdes.

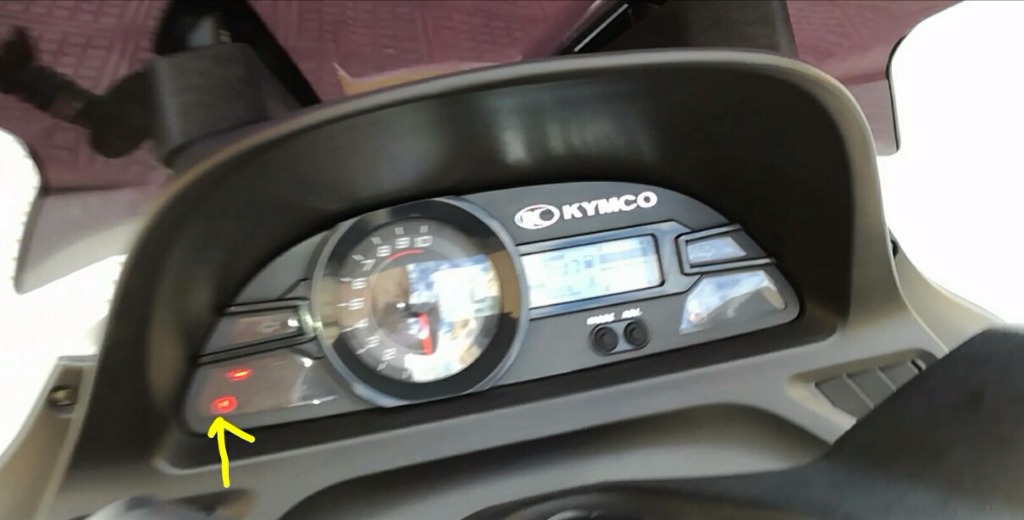

Aquí el testigo del freno de mano que lo tenemos los que tenemos las versión Abs.
