fabricar llave bloqueo variador xciting 400

[ugena44]

bueno pues como considero que a mas de uno le puede venir bien, hago este tutorial de como he fabricado la llave para bloquear el variador de la xciting y poder cambiarle la correa.

lo primero que vamos a ver es el materias con que vamos a trabajar.

una pletina de 20x8 de acero calibrado, la cortamos en dos trozos. uno de 500 y otro de 200.

foto 1.







a continuación las taladramos en la punta para después roscarla para métrica 6.



fotos 2 y 3.

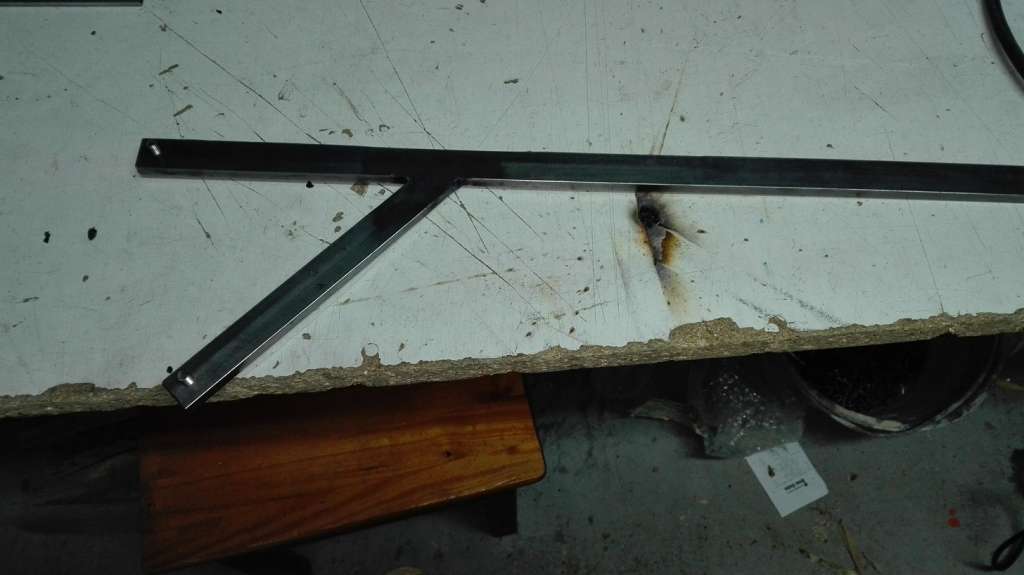

después procedemos a soldarlas, teniendo en cuenta que los ejes de los taladros que hemos hecho, queden a una distancia de 140 mm.



fotos 4 y 5.











después de haberla soldado como ya os he dicho y después de haber repasado la soldadura, un botecito de pintura en espray del chino, y este es el resultado.



foto 6.

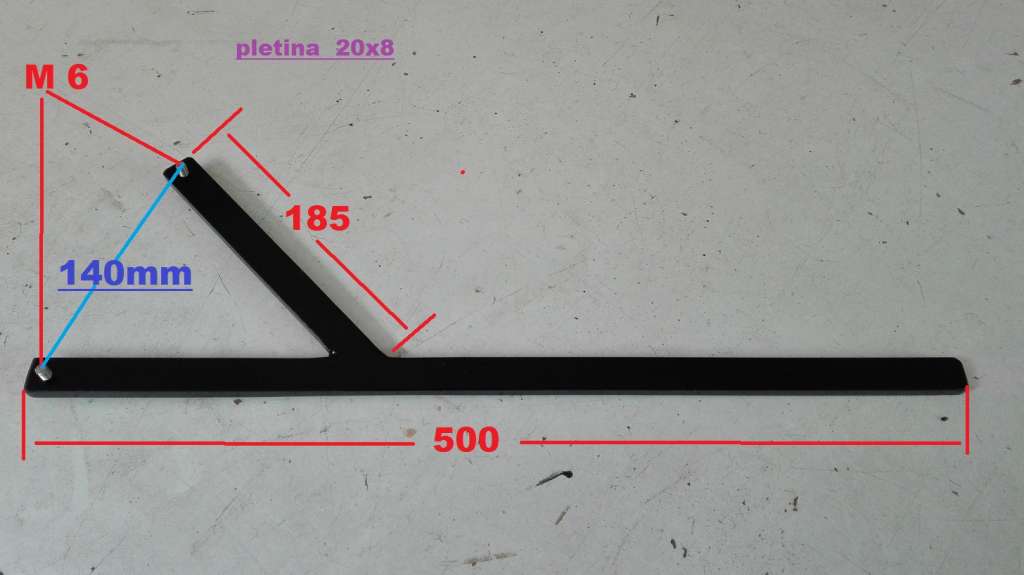

y aquí la tenéis ya terminada con las medidas de como ha quedado.

espero que os sirva.





[Mito]

¡Que buen trabajo! gracias por compartirlo :okey

[miguelon_88]

Muy buen trabajo!! Seguro que a mas de uno le viene de perlas!!

Gracias por compartirlo



trato_hecho

[CUCUIBIZA]

Ugena44, you're number one. Te queremos, eres muy grande.

Buen fin de semana. paz_ Vssss

[ugena44]

es todo un honor recibir esas palabras viniendo del maestro del foro.

-sombrero

[CUCUIBIZA]

es todo un honor recibir esas palabras viniendo del maestro del foro.

-sombrero

Gracias Jesús. Tu para mi eres un pilar de este foro, y como tal, hay que agradecerte todas las aportaciones que haces. Anda que no tienes bricos hechos, has ayudado a un montón de compañeros, por lo tanto para mi eres un gran maestro, muy grande. Siempre hay que agradecer a los que aportan cosas para ayudar a los demas. Gracias.

Anda que no le has metido mano veces a la manzanita, y hasta colonia le echas.

Un abrazo

[ugena44]

gracias amigo mio por tus palabras.

tengo unas pocas de fotos para poner de como se cambia la correa. pero como el español piensa bien pero tarde... no hice todas las fotos que debería.

si encuentro la forma de explicarlo con las pocas fotos que hice, en estos días las pongo.
