Variador Malossi para la SD y J125 E4

[Redcooper]

hace 5 horas, Tiritos dijo:

Pues lo más efectivo es rebajar el bulón, en diámetros es igual que el original y en longitud mide 51mm, si mides la longitud del original y ves que el bulón te da para rebajarlo a 50 mm, llévaselo a un tornero y así solo es cambiar uno por otro.

En caso de querer recuperar el original cuesta muy barato (el de Malossi es más caro cuesta 24,62+ portes).

Un saludo

Ok, pues intentaré llevar el original al tornero, con esta modificación lo que se consigue es alargar el desarrollo, por lo tanto las revoluciones sin perder mucho empuje, mejorando la configuración original?

un saludo

[Tiritos]

hace 1 hora, Redcooper dijo:

Ok, pues intentaré llevar el original al tornero, con esta modificación lo que se consigue es alargar el desarrollo, por lo tanto las revoluciones sin perder mucho empuje, mejorando la configuración original?

un saludo

Así es, con la peculiaridad de que se puede ajustar el desarrollo mediante la colocación de arandelas en el final del bulón acortándolo a voluntad (por ejemplo: añadiendo un arandela de Ø17 y 0,3mm de espesor) (son arandelas calibradas DIN 988).

Saludos

https://www.suministrostorras.com/es/categorias/573/arandelas-de-ajuste

ARANDELA DE AJUSTE DIN-988 17 x 24 x 0.3mm

0,93 € 0,84 € 10 %

Stock: Disponible (78)

Impuestos: 21,00 %

Venta mínima: 1

Fabricante: SEEGER

EAN: 4043952348611

Referencia: AJ172403

Editado 12 de Febrero del 2023 por Tiritos

[Redcooper]

hace 1 hora, Tiritos dijo:

Así es, con la peculiaridad de que se puede ajustar el desarrollo mediante la colocación de arandelas en el final del bulón acortándolo a voluntad (por ejemplo: añadiendo un arandela de Ø17 y 0,3mm de espesor) (son arandelas calibradas DIN 988).

Saludos

https://www.suministrostorras.com/es/categorias/573/arandelas-de-ajuste

ARANDELA DE AJUSTE DIN-988 17 x 24 x 0.3mm

0,93 € 0,84 € 10 %

Stock: Disponible (78)

Impuestos: 21,00 %

Venta mínima: 1

Fabricante: SEEGER

EAN: 4043952348611

Referencia: AJ172403

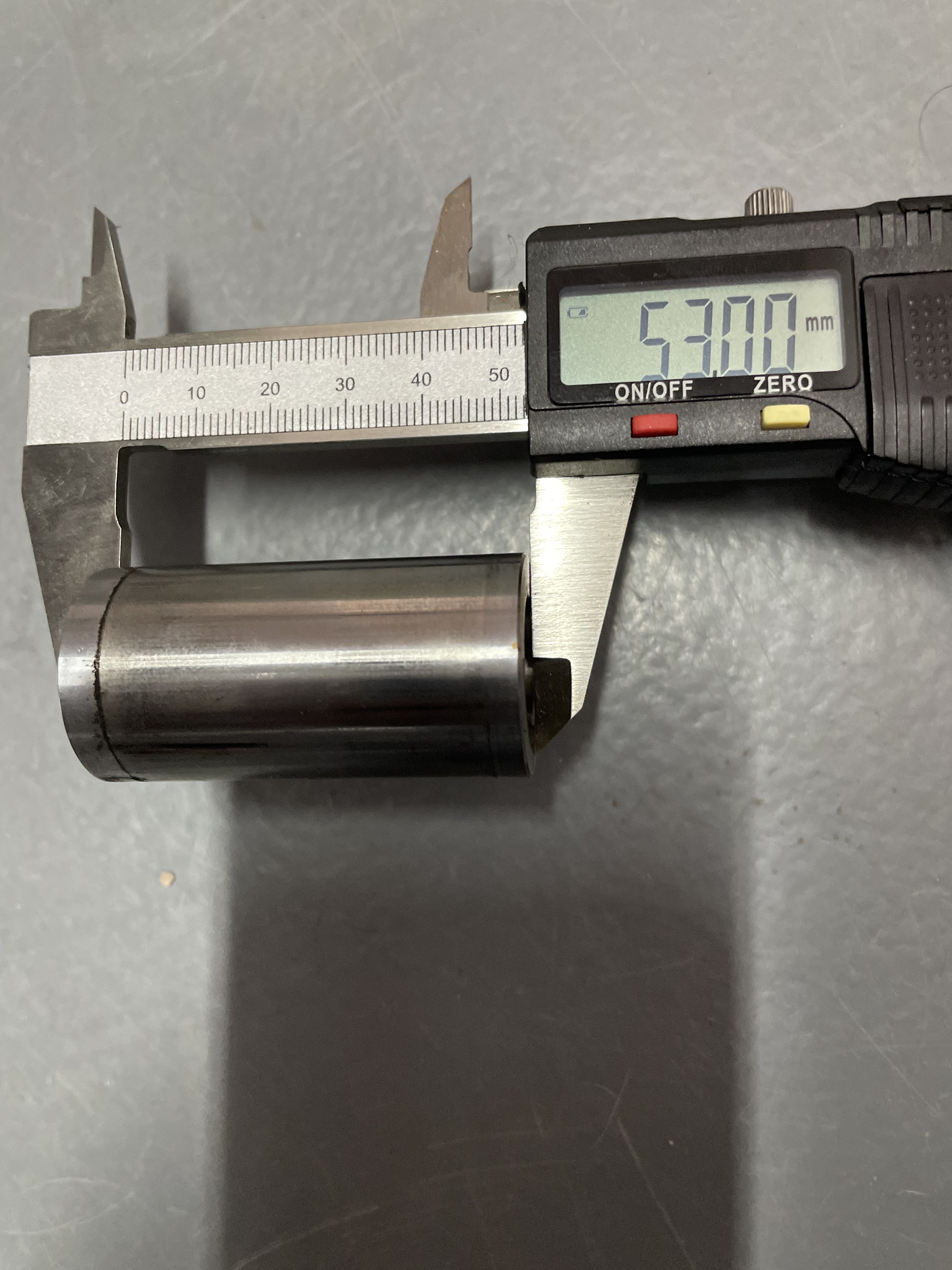

Esto es lo que mide el bulón original. El tornero debe dejarlo en 50?



[Tiritos]

hace 1 hora, Redcooper dijo:

Esto es lo que mide el bulón original. El tornero debe dejarlo en 50?



Pues si, porque sería para colocarlo en el Malossi que mide 51 mm, así con ese mm de menos es suficiente para probar un desarrollo más largo.

Que te lo rebaje de la parte izquierda que es la que tenías montada hacia la parte interior, lo digo por la huella que se define a partir de la raya de la foto.

Saludos

Editado 12 de Febrero del 2023 por Tiritos

[Redcooper]

En 12/2/2023 a las 19:06, Tiritos dijo:

Pues si, porque sería para colocarlo en el Malossi que mide 51 mm, así con ese mm de menos es suficiente para probar un desarrollo más largo.

Que te lo rebaje de la parte izquierda que es la que tenías montada hacia la parte interior, lo digo por la huella que se define a partir de la raya de la foto.

Saludos

Hola

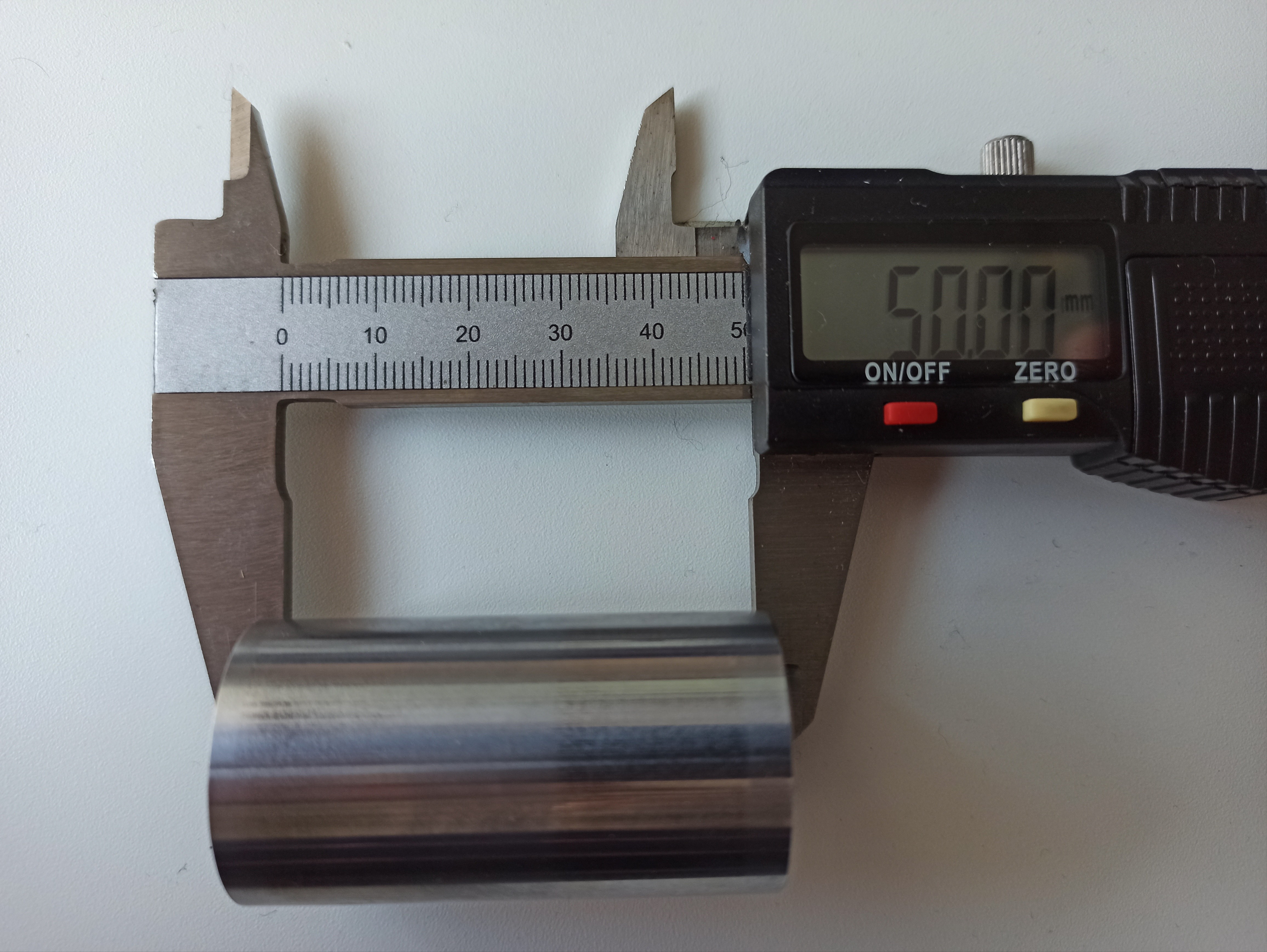

Ya tengo el bulón rebajado, en cuanto tenga un rato lo monto y os cuento.

Saludos

Editado 15 de Febrero del 2023 por Redcooper

[Redcooper]

Hola a todos.

He ido a montar el bulón original recortado en el variador Malossi y entra tan justo que gira con dificultad, así que vuelto a montar el suyo, estoy barajando la posibilidad de dejarla con el de serie y probar los rodillos techpulley.

Un saludo

[Tiritos]

hace 1 hora, Redcooper dijo:

Hola a todos.

He ido a montar el bulón original recortado en el variador Malossi y entra tan justo que gira con dificultad, así que vuelto a montar el suyo, estoy barajando la posibilidad de dejarla con el de serie y probar los rodillos techpulley.

Un saludo

Pues deberían ser igual el Malossi que me l original.

A ver si te ha quedado alguna rebarba en el canto que te han torneado. Ten en cuenta que no tiene que girar, sólo deslizarse.

Los Techpulley si son de la medida de Malossi no sirven para el variador original, y viceversa

Editado 24 de Febrero del 2023 por Tiritos

[Redcooper]

hace 6 minutos, Tiritos dijo:

Pues deberían ser igual el Malossi que me l original.

A ver si te ha quedado alguna rebarba en el canto que te han torneado. Ten en cuenta que no tiene que girar, sólo deslizarse.

Los Techpulley si son de la medida de Malossi no sirven para el variador original, y viceversa

Fue lo primero que pensé, o bien una rebaba o que se hubiese deformado, pero en el variador origina se desliza correctamente y en el Malossi no.

Lo de los la medida de los rodillos lo tendré en cuenta.

Un saludo

[Tiritos]

hace 19 horas, Redcooper dijo:

Fue lo primero que pensé, o bien una rebaba o que se hubiese deformado, pero en el variador origina se desliza correctamente y en el Malossi no.

Lo de los la medida de los rodillos lo tendré en cuenta.

Un saludo

Tienes razón, he comprobado el bulón Malossi y no mide 17 mm como el bulón de kymco, mide 16,4mm.

Siento haberme equivocado.

Tienes varias opciones:

.-Si quieres colocar el variador original como iba, tienes que comprar 1 bulón nuevo en Kymco.

.-Si quieres montar el original con el bulón rebajado, puedes utilizar la arandela del Malossi de 2 mm colocándola a modo de alargar el bulón y en el fondo del eje colocar una arandela de 1 mm de espesor para compensar la medida del paquete (de esta manera tendrás el desarrollo original más largo y no te haría falta cambiar a la correa Bando).

.-Puedes llevar a rebajar 1 mm el bulón de Malossi y suplementar la arandela de 2 mm con una arandela de 1mm en el fondo del eje (en total 3 mm). Si no pones esa arandela de 1 mm también puede funcionar, pero hay que asegurarse que le quede recorrido a la rosca del eje para que la tuerca llegue a apretar el conjunto).

.-Montar rodillos DR.Pulley en variador Malosssi de 20-17-11 g  (no Techpulley porque se traban al intentar dar la vuelta).

Un saludo

[Redcooper]

En 25/2/2023 a las 9:55, Tiritos dijo:

Tienes razón, he comprobado el bulón Malossi y no mide 17 mm como el bulón de kymco, mide 16,4mm.

Siento haberme equivocado.

Tienes varias opciones:

.-Si quieres colocar el variador original como iba, tienes que comprar 1 bulón nuevo en Kymco.

.-Si quieres montar el original con el bulón rebajado, puedes utilizar la arandela del Malossi de 2 mm colocándola a modo de alargar el bulón y en el fondo del eje colocar una arandela de 1 mm de espesor para compensar la medida del paquete (de esta manera tendrás el desarrollo original más largo y no te haría falta cambiar a la correa Bando).

.-Puedes llevar a rebajar 1 mm el bulón de Malossi y suplementar la arandela de 2 mm con una arandela de 1mm en el fondo del eje (en total 3 mm). Si no pones esa arandela de 1 mm también puede funcionar, pero hay que asegurarse que le quede recorrido a la rosca del eje para que la tuerca llegue a apretar el conjunto).

.-Montar rodillos DR.Pulley en variador Malosssi de 20-17-11 g  (no Techpulley porque se traban al intentar dar la vuelta).

Un saludo

Nada no te preocupes, lo del bulón tiene fácil solución 😀. Por lo demás pues realmente no por dónde tirar.
