Buenos Días a todos,



Tengo que que conectar el kit de luz de freno de mi maleta givi b47 en mi K-XCT 125. ya tengo instalado el cable para la apertura con mando, conectado a la batería (así no dejo las llaves puestas en la cerradura de la maleta como me ha pasado muchas veces :silbando) , he pasado el cable por debajo del baúl bajo el asiento, es muy fácil desmontarlo por si a caso queréis hacerlo (siempre empezar por quitar el negativo de la batería primero eh )



Solo me falta conectar el cable azul al cable del la luz de freno de la moto. Alguien sabe cual es (color) y donde sea mas fácil hacer la conexión sin tener que desmontar muchas cosas ? solo se trata de hacer una derivación con un empalme.



he mirado todos los bricos de este foro sin encontrar la respuesta a mi duda. espero que uno de vosotros la tiene



gracias

[abhang]

Desplazado a Bricos y Tutoriales.

[Prince012]

UP angelito_

[carlos675]

pues desde el desconocimiento mas absoluto sobre tu maquina....imagino que lo mas facil seria ir al piloto trasero, no?

[Red Velvet]

Buenos Días a todos,



Tengo que que conectar el kit de luz de freno de mi maleta givi b47 en mi K-XCT 125. ya tengo instalado el cable para la apertura con mando, conectado a la batería (así no dejo las llaves puestas en la cerradura de la maleta como me ha pasado muchas veces :silbando) , he pasado el cable por debajo del baúl bajo el asiento, es muy fácil desmontarlo por si a caso queréis hacerlo (siempre empezar por quitar el negativo de la batería primero eh )



Solo me falta conectar el cable azul al cable del la luz de freno de la moto. Alguien sabe cual es (color) y donde sea mas fácil hacer la conexión sin tener que desmontar muchas cosas ? solo se trata de hacer una derivación con un empalme.



he mirado todos los bricos de este foro sin encontrar la respuesta a mi duda. espero que uno de vosotros la tiene



gracias



Me suscribo al tema porque yo tengo el B37 en la SD y descarté montarlo al principio pero quizás lo instale en un futuro.



Por cierto, podrías decir lo que te costó y donde (si está permitido). Porque por curiosidad he mirado y menos de 50 leretes na nai.

[Prince012]

Gracias Carlos675,



si es lo que quiera decir pero al piloto trasero llegan varios cables, solo quería saber en cual tenia que conectar el cable azul del kit GIVI (solo hace falta un cable) con un conector rápido (empalme) y si alguien lo ha hecho ya si hay un lugar mas accesible/cómodo donde realizar el empalme sin desmontar nada mas que el baúl bajo el asiento



a lo mejor alguien que lo haya montado ya en una SD podría indicarme el color del cable ya que me imagino que debe ser algo bastare estandarizado



muchas gracias



slds

[Prince012]

Buenos Días a todos,



Tengo que que conectar el kit de luz de freno de mi maleta givi b47 en mi K-XCT 125. ya tengo instalado el cable para la apertura con mando, conectado a la batería (así no dejo las llaves puestas en la cerradura de la maleta como me ha pasado muchas veces :silbando) , he pasado el cable por debajo del baúl bajo el asiento, es muy fácil desmontarlo por si a caso queréis hacerlo (siempre empezar por quitar el negativo de la batería primero eh )



Solo me falta conectar el cable azul al cable del la luz de freno de la moto. Alguien sabe cual es (color) y donde sea mas fácil hacer la conexión sin tener que desmontar muchas cosas ? solo se trata de hacer una derivación con un empalme.



he mirado todos los bricos de este foro sin encontrar la respuesta a mi duda. espero que uno de vosotros la tiene



gracias



Me suscribo al tema porque yo tengo el B37 en la SD y descarté montarlo al principio pero quizás lo instale en un futuro.



Por cierto, podrías decir lo que te costó y donde (si está permitido). Porque por curiosidad he mirado y menos de 50 leretes na nai.



hola,



no se si decírtelo va en contra de las normas porque seria considerado publicidad (no lo tengo muy claro en este caso jeje)...a lo mejor un moderador lo podrá editar si es el caso

lo compre en motorraiz, pero con el transporte llega casi a 50 pavos si :S no lo he visto mas barato en otros sitios, son todos con precios mas o menos similares o hasta mucho mas en unos casos...



por cierto montarlo (aparte de saber donde conectar el cable ) no es muy complicado si eres un poco manitas, en mi caso ya tengo montado el kit de apertra con mando y entonces ya incluye el conector/cable para la luz de stop en el baúl y en el conector de la parilla (un negativo y un positivo para el mecanismo de la cerradura + un "S" para la luz de stop)

[abhang]

No hay inconveniente en decir un taller, página o marca de un producto, cuando es porque se ha visitado y/o comprado un accesorio u otro elemento, otra cosa es direccionar directamente publicitando el nombre de una empresa.

[Prince012]

Muchas gracias por aclararlo abhang



No hay inconveniente en decir un taller, página o marca de un producto, cuando es porque se ha visitado y/o comprado un accesorio u otro elemento, otra cosa es direccionar directamente publicitando el nombre de una empresa.

[abhang]

De nada, Prince012, para eso estamos!

[Juliopol70]

Buenas noches, yo he pedido esto en aliexpress, no se si es lo que buscáis, aun no me ha llegado, pero el precio poco más de 3,5 leerles



Motocicleta Flexible Tira de Cola del Freno de Parada Señal de Vuelta de la Matrícula Integrado de luz 3528 SMD 48 LED Ámbar de Color Rojo Suave caucho

http://s.aliexpress.com/rIZNvaii

(from AliExpress Android)

Si está mal puesto o no permitido, pido disculpas a los moderadores y acepto cualquier edición. Un saludo desde Huelva Vssss.

[Red Velvet]

Buenos Días a todos,



Tengo que que conectar el kit de luz de freno de mi maleta givi b47 en mi K-XCT 125. ya tengo instalado el cable para la apertura con mando, conectado a la batería (así no dejo las llaves puestas en la cerradura de la maleta como me ha pasado muchas veces :silbando) , he pasado el cable por debajo del baúl bajo el asiento, es muy fácil desmontarlo por si a caso queréis hacerlo (siempre empezar por quitar el negativo de la batería primero eh )



Solo me falta conectar el cable azul al cable del la luz de freno de la moto. Alguien sabe cual es (color) y donde sea mas fácil hacer la conexión sin tener que desmontar muchas cosas ? solo se trata de hacer una derivación con un empalme.



he mirado todos los bricos de este foro sin encontrar la respuesta a mi duda. espero que uno de vosotros la tiene



gracias



Me suscribo al tema porque yo tengo el B37 en la SD y descarté montarlo al principio pero quizás lo instale en un futuro.



Por cierto, podrías decir lo que te costó y donde (si está permitido). Porque por curiosidad he mirado y menos de 50 leretes na nai.



hola,



no se si decírtelo va en contra de las normas porque seria considerado publicidad (no lo tengo muy claro en este caso jeje)...a lo mejor un moderador lo podrá editar si es el caso

lo compre en motorraiz, pero con el transporte llega casi a 50 pavos si :S no lo he visto mas barato en otros sitios, son todos con precios mas o menos similares o hasta mucho mas en unos casos...



por cierto montarlo (aparte de saber donde conectar el cable ) no es muy complicado si eres un poco manitas, en mi caso ya tengo montado el kit de apertra con mando y entonces ya incluye el conector/cable para la luz de stop en el baúl y en el conector de la parilla (un negativo y un positivo para el mecanismo de la cerradura + un "S" para la luz de stop)

Gracias por la información.

Estarían bien unas fotos del proceso y del resultado final.

Vssss

[carlos675]

aqui esta el esquema de una SD, si el cableado es el mismo. tu color deberia ser el amarillo/verde

http://www.kymco.it/media/schede/allegati/Downtown%20300i/impianto.pdf

[Prince012]

aqui esta el esquema de una SD, si el cableado es el mismo. tu color debería ser el amarillo/verde

http://www.kymco.it/media/schede/allegati/Downtown%20300i/impianto.pdf



Muchas Gracias Carlos ! eres un crack



en cuanto me llega el kit que he pedido y tengo un poco de tiempo un fin de semana lo montare. Subiré unas fotos de la instalación.



Edit: Tu enlace de kymco.it me ha dado la idea de buscar en este mismo sitio para el esquema de la X-CT y lo encontré :contentisim :

http://www.kymco.it/media/schede/allegati/K-XCT%20125i/impianto.pdf

effectivamente es lo mismo,



una duda, el empalme se debe hacer a que nivel? antes o después del "hazard Control Unit". pongo una foto del esquema con anotación A/B/C, cual de estos 3 puntos seria el mas indicado para hacer el empalme ?

[Prince012]

Buenas noches, yo he pedido esto en aliexpress, no se si es lo que buscáis, aun no me ha llegado, pero el precio poco más de 3,5 leerles



Motocicleta Flexible Tira de Cola del Freno de Parada Señal de Vuelta de la Matrícula Integrado de luz 3528 SMD 48 LED Ámbar de Color Rojo Suave caucho

http://s.aliexpress.com/rIZNvaii

(from AliExpress Android)

Si está mal puesto o no permitido, pido disculpas a los moderadores y acepto cualquier edición. Un saludo desde Huelva Vssss.



no esta mal pero un poco difícil de integrarlo bien en el Baúl, yo prefería poner el kit del fabricante que queda mejor integrado, sobre todo en el Givi B47. También he visto en los bricos del foro unos montajes caseros bastante bonitos, hay muchas soluciones por allí



gracias por compartir este enlace Juliopol70

[carlos675]

aqui esta el esquema de una SD, si el cableado es el mismo. tu color debería ser el amarillo/verde

http://www.kymco.it/media/schede/allegati/Downtown%20300i/impianto.pdf



Muchas Gracias Carlos ! eres un crack



en cuanto me llega el kit que he pedido y tengo un poco de tiempo un fin de semana lo montare. Subiré unas fotos de la instalación.



Edit: Tu enlace de kymco.it me ha dado la idea de buscar en este mismo sitio para el esquema de la X-CT y lo encontré :contentisim :

http://www.kymco.it/media/schede/allegati/K-XCT%20125i/impianto.pdf

effectivamente es lo mismo,

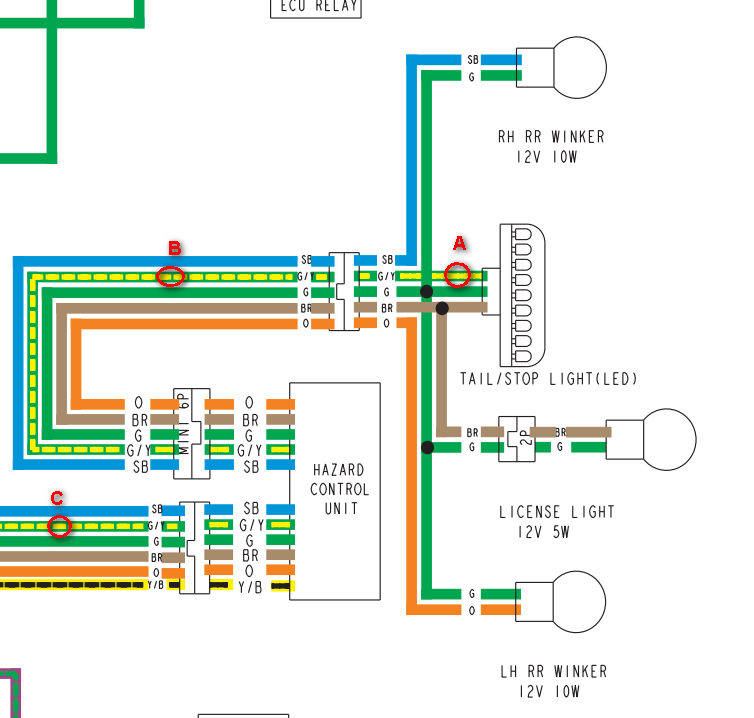

una duda, el empalme se debe hacer a que nivel? antes o después del "hazard Control Unit". pongo una foto del esquema con anotación A/B/C, cual de estos 3 puntos seria el mas indicado para hacer el empalme ?

[attachment=46632]2017-03-24_102727.png[/attachment]



eL "hazard Control Unit" sera la centralita... imagino que lo mas facil seria abrir el piloto trasero y engancharte alli mismo, no? o sea, en tu punto A

[Prince012]

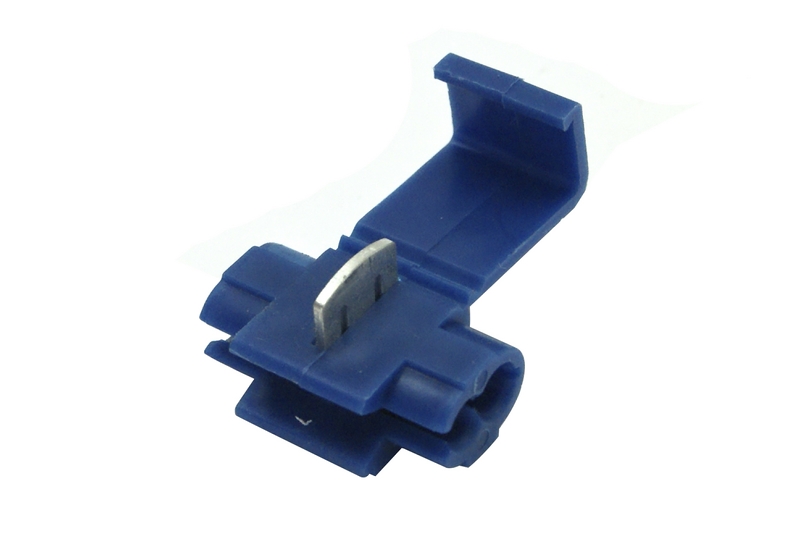

gracias carlos lo pondre en el cable con un conector rapido (tipo este) justo antes del piloto trasero.

en cuanto esta hecho subo fotos



buen fin de a todos y gracias por la ayuda!





[Red Velvet]

gracias carlos lo pondre en el cable con un conector rapido (tipo este) justo antes del piloto trasero.

en cuanto esta hecho subo fotos



buen fin de a todos y gracias por la ayuda!





[attachment=46642]SV1120-C878101.jpg[/attachment]



A la espera de las fotos me quedo.



Igualmente

:beer

[carlos675]

gracias carlos lo pondre en el cable con un conector rapido (tipo este) justo antes del piloto trasero.

en cuanto esta hecho subo fotos



buen fin de a todos y gracias por la ayuda!





[attachment=46642]SV1120-C878101.jpg[/attachment]

Es lo más fácil, si

Buen fin de semana cerveza_

[Prince012]

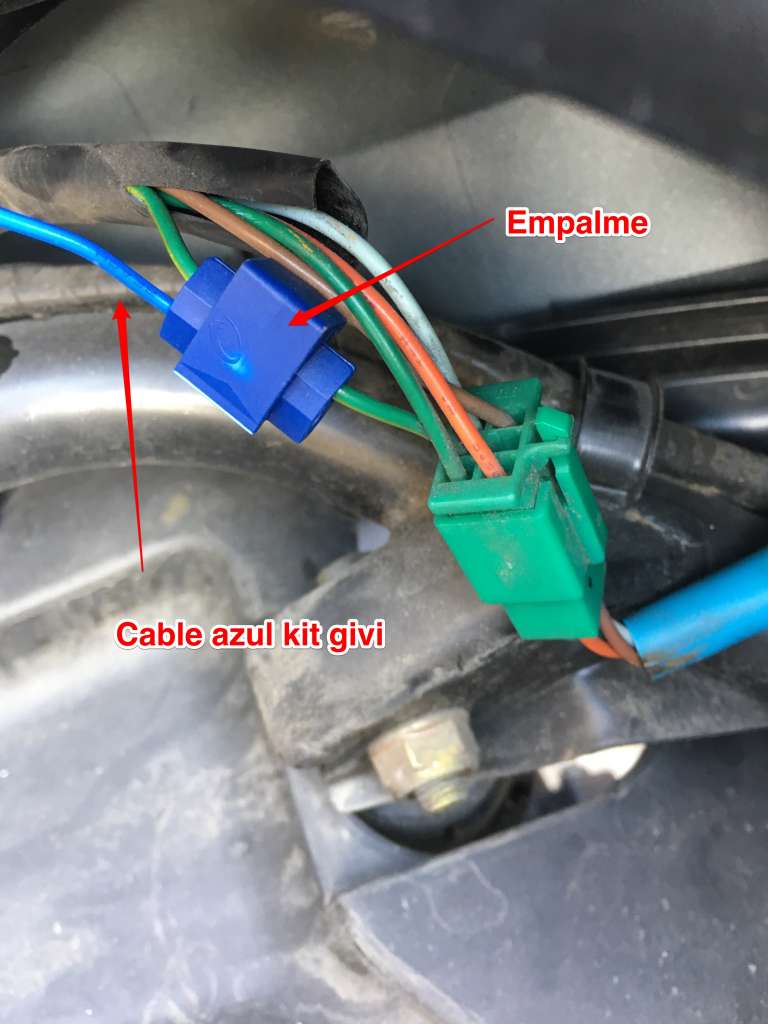

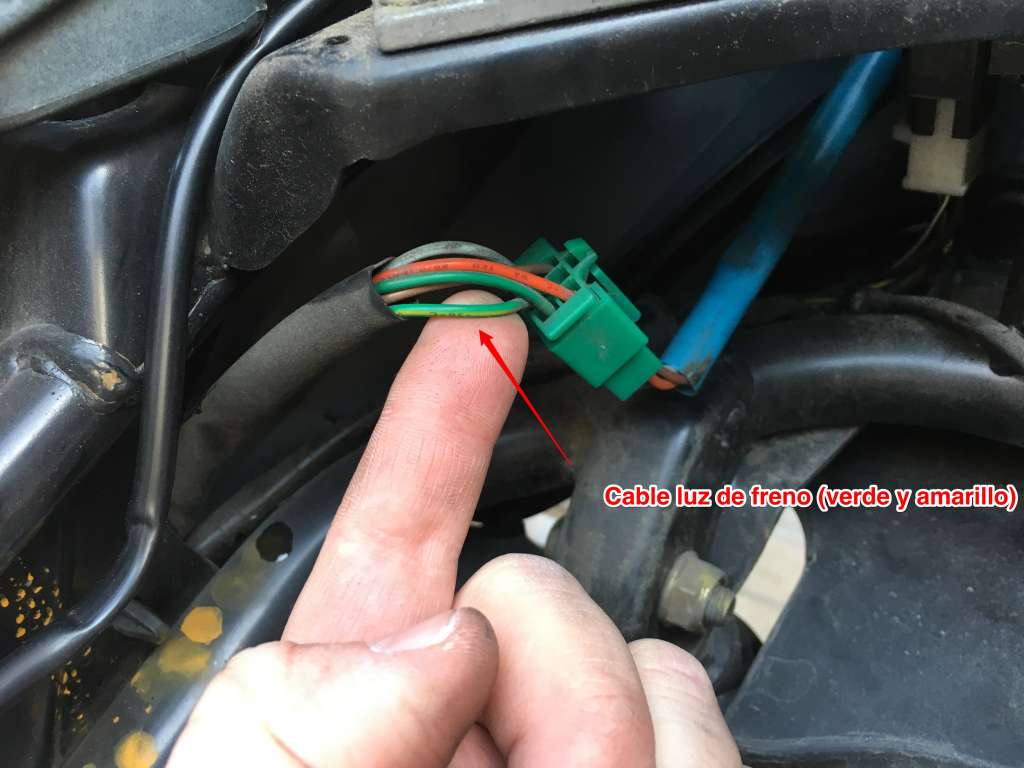

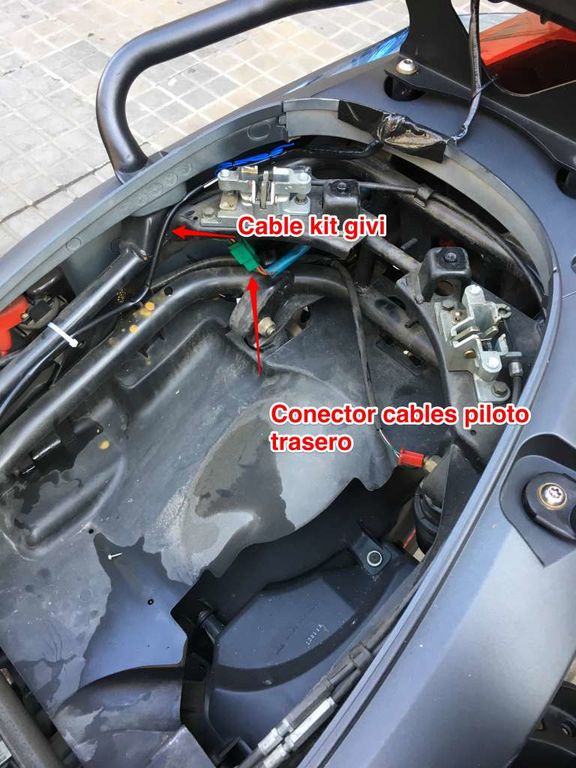

Os pongo las fotos del montaje

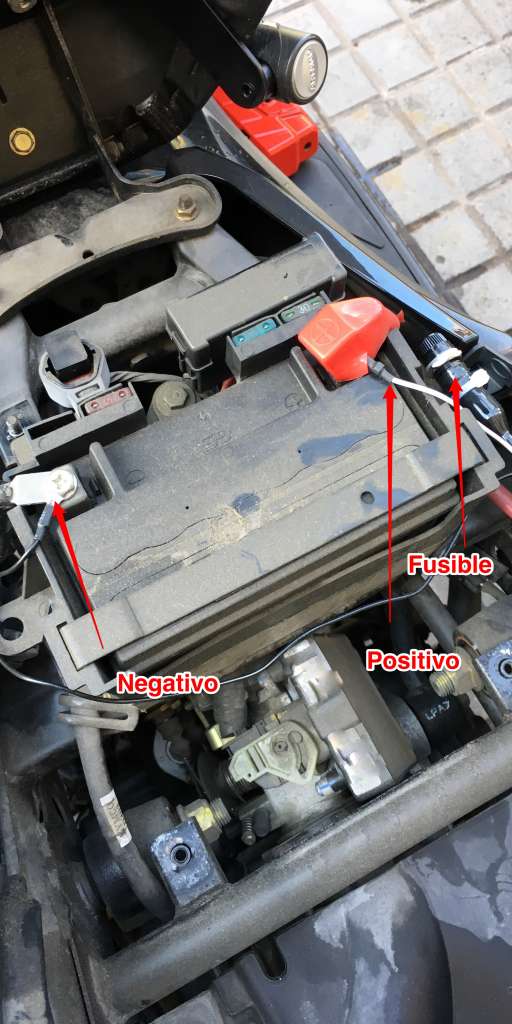

Las conexiones a la bateria solo vienen con el kit de apertura con mando que ademas de estos incluye un tercer cable azul para el kit de luz de freno. Si solo se instala el kit de luz de feno no hay que conectar nada a la batería



No os pongo fotos del montaje en el baul, las instrucciones que vienen con el kit estan ya bastante claras para esto



Espero que os ayude

:motito













[Juliopol70]

Fantástico, te ha quedado bastante bien, olvidé comentar que yo no tengo Baúl en mi SD125i, y la tira led que os comenté tengo la idea de pegarla en el "colin" por encima del piloto.

[carlos675]

Os pongo las fotos del montaje



Las conexiones a la bateria solo vienen con el kit de apertura con mando que ademas de estos incluye un tercer cable azul para el kit de luz de freno. Si solo se instala el kit de luz de feno no hay que conectar nada a la batería



No os pongo fotos del montaje en el baul, las instrucciones que vienen con el kit estan ya bastante claras para esto



Espero que os ayude

:motito





[attachment=46673]IMG_0382.JPG[/attachment]



[attachment=46674]IMG_0384.JPG[/attachment]



[attachment=46675]IMG_0386.JPG[/attachment]



[attachment=46676]IMG_0388.JPG[/attachment]



[attachment=46677]IMG_0390.JPG[/attachment]

Fantástico brico, muy clarito y queda perfecto, enhorabuena -bravo

[Prince012]

Gracias Carlos

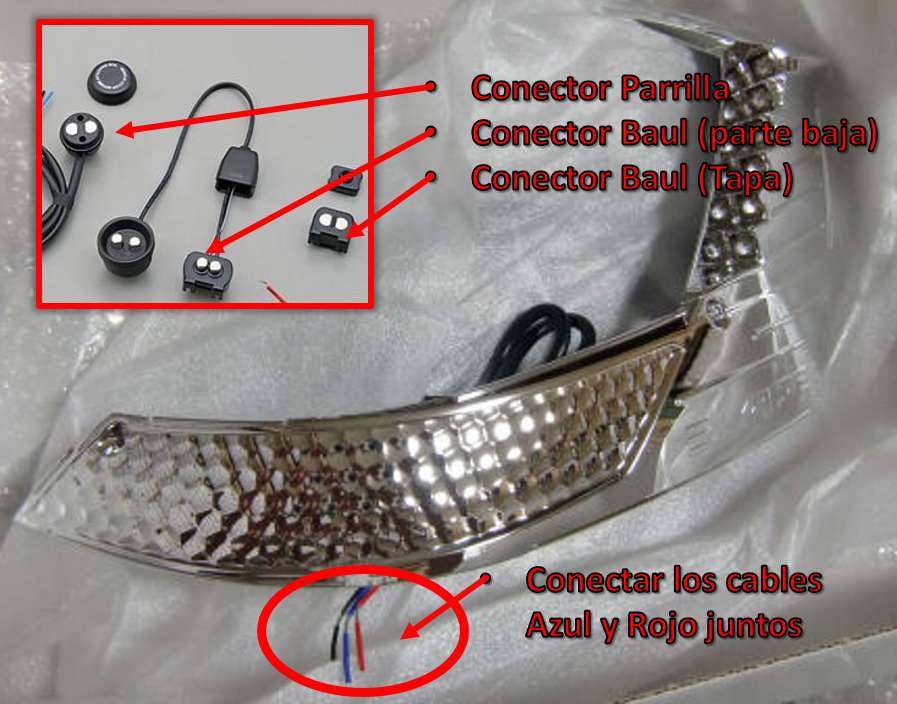

se me olvido comentar una cosa. de las leds del kit givi salen 3 cables, uno rojo, uno azul y uno negro...pero en las instrucciones solo hablan del rojo y del negro....y de todos modos en el conector de la taba solo hay 2 conexiones.



Creo que el kit esta ya preparado para los que quieren hacer un montaje mas casero con la luz normal y la de stop (azul por el stop y rojo por la luz normal) pero en este caso no se puede usar el conector que viene con el kit para poner en la tapa y en la parrilla ya que no se podría conectar tres cables por separado.



yo conecte el azul y el rojo junto por una lado y el negro por otro (negativo)



os pongo una imagen, vale mas que mil palabras --okey





[Prince012]

Fantástico, te ha quedado bastante bien, olvidé comentar que yo no tengo Baúl en mi SD125i, y la tira led que os comenté tengo la idea de pegarla en el "colin" por encima del piloto.

[attachment=46678]images.jpg[/attachment]



efectivamente no es lo mismo a ver como quedaría, el piloto trasero de la SD siendo ya bastante visible...también los de trafico te podrían poner una pega por llevar este tipo de montaje, no se si es "legal" jeje.

No se lo grande que esta esta barra de leds, pero a lo mejor si es finita puede quedar bien integrado. ya nos dirás que tal si lo montas, queremos ver fotos
