Soporte (AK).

[Currante]

Hola a tod@s

Ya se que hay inmensidad de soportes caseros en los bricos, pero queria contribuir con mi invento a ver si os gusta. Si a alguien le interesa subo el making off. Lo llamo tool bar, es porque tiene todo lo necesario para mi trabajo (soy de esos tios raros que hacen 20 mil km al año,  pues uso mi ak para trabajar los 365 dias del año).

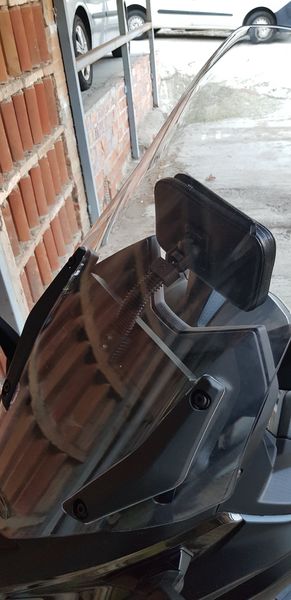

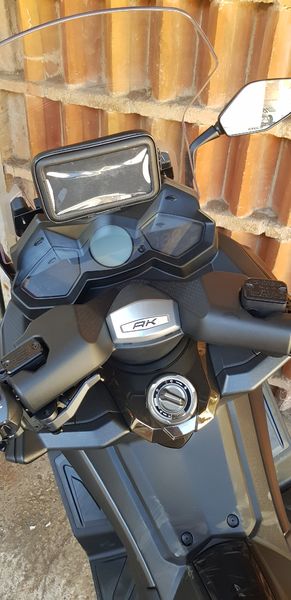

La pieza en cuestion contiene el mando del parking, el soporte para el mobil con su cargador y el via-t. Os adjunto fotos para que veais como queda.



[Txingudi]

Pues a mi la verdad es que me gusta como te queda .. Si haces un brico de como se hace o como lo has colocado te agradeceria .

[carlos675]

la ubicación es ideal

[abhang]

Añadido al título; la verdad es que se queda muy bien.

[Jose_lito]

Pues si que me gustaria que pusieses mas detalles

[Currante]

Buenas tardes

Os voy a explicar como lo hice.

Con un perfil rectangular de 6x2 de aluminio blanco de unos 40cm

Dos conteras de pvc para tubo de 6x2

4 trozos de cualquier plástico de 5,5x8

Un pulsador estanco

Tornilleria inox a2

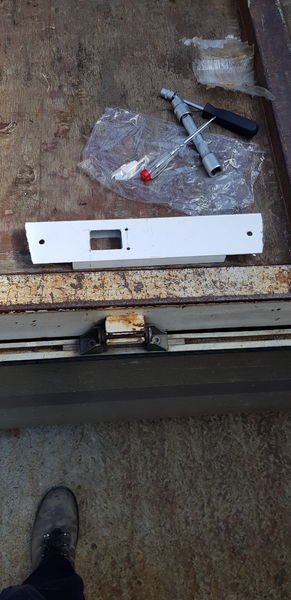

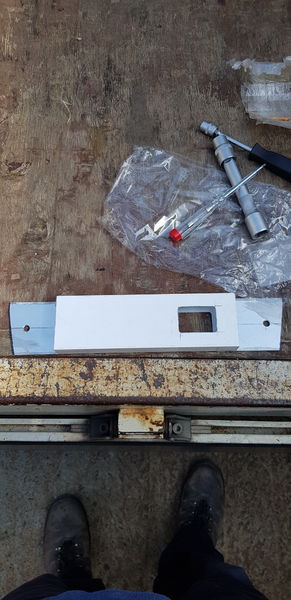

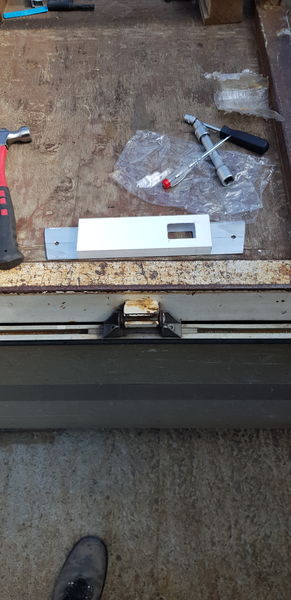

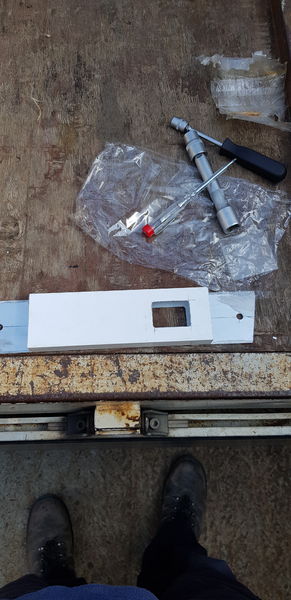

En primer lugar hacemos los cortes para las orejas, los taladros por donde atornillaremos al soporte de la visera, cambiando el tornillo actual por otro 1,5cm mas largo. Después haremos las ventanas, cuatro en total, dos por cada lado, ( dos para el via-t  y dos para el mando del parking). Son necesarias pues el tubo al ser metálico hace lo que se conoce como la caja de Faraday e impide que salga la señal de radio.

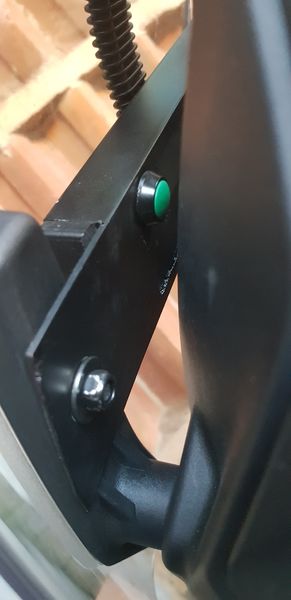

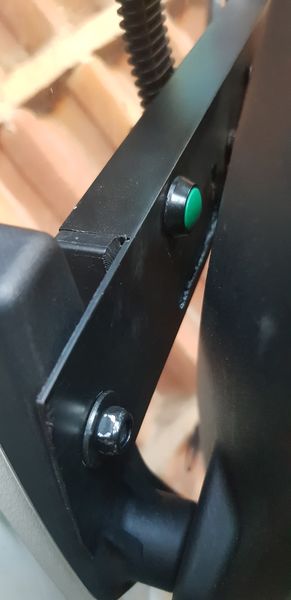

Taparemos las ventanas con plastico, (policarbonato, pvc, arraglas) y realizaremos unos taladros para que el via-t y el mando no se muevan en el interior del tubo. Tambien realizaremos el orificio del pulsador, que situaremos en la parte inferior para apartarlo del agua y aun más de los ojos curiosos.

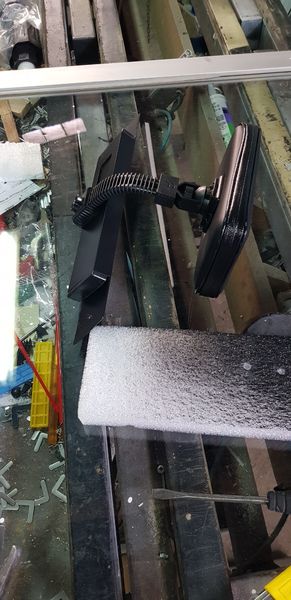

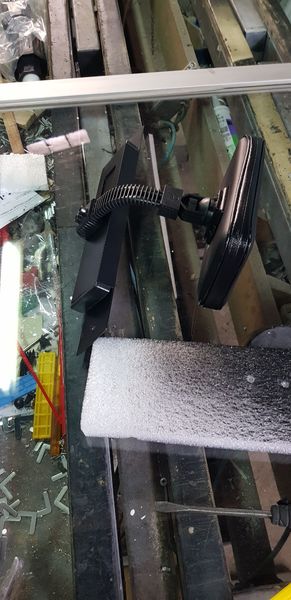

Dependiendo del tipo de soporte, este es de amazon, pero cualquiera vale, realizaremos agujeros pasantes y con tornillos también pasantes lo fijaremos al tubo de aluminio.

Una vez comprovado todo, lo pintamos con spray negro mate.

Para el mando del parquing badta con desoldar el boton que lleva y soldar un cable en cada borne que conectaremos al pulsador que hemos fijado en la barra.

Lo montamos todo y ya tenemos una util herramienta para nuestros desplazamientos

El cable de alimentación lo pasé desde la guantera hacia abajo y lo subí por el interior de la moto, y lo saque por el soporte de la visera. Importante hacer un nudo en el cable para que no se nos escurra por el agujero.

Si alguien tiene alguna duda, que no dude en consultarme

Gracias a todos



[Txingudi]

A mi en principio me gustaria solo para poner el móvil .  Puedes poner link del soporte del móvil  y luego donde van los tornillos que sujetan la placa de aluminio .

[Txingudi]

Puedes poner algunas fotos de como va el via-T , ya que no logro ver cómo iria ...

[Currante]

Hace 13 minutos , Txingudi dijo:

Puedes poner algunas fotos de como va el via-T , ya que no logro ver cómo iria ...

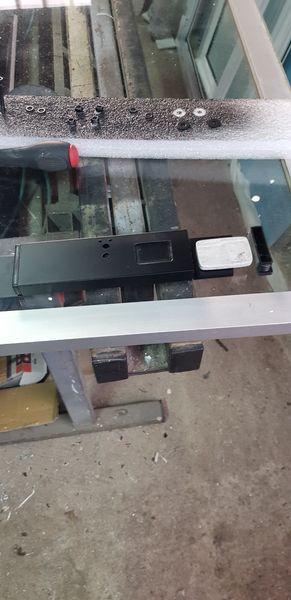

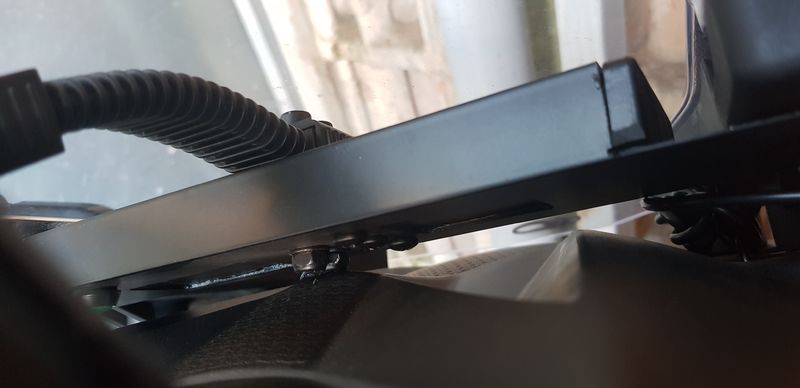

En la quinta foto de hoy, en la que ya esta pintada de negro la pieza de aluminio, se ve en el lado derecho el via t. Va metido dentro del tubo de aluminio. En la parte izquierda llevs unos tornillos para evitar que se desplace con el movimiento, y en la derecha la contera de pvc para evitar que se mueva hacia el otro lado. Se puede también apreciar la ventanilla que hemos taladrado y tapado con plástico para que salga bien la señal.

[Txingudi]

Vale gracias , aunque se ve un poco lejos ....

[Currante]

Hace 33 minutos , Txingudi dijo:

Vale gracias , aunque se ve un poco lejos ....

Mañana subo más fotos, a ver si se ve mejor

[Txingudi]

ok  gracias

[POLI]

Te a quedao de lujo! me gusta el invento...felicidades

Poli

[Currante]

Hace 1 minuto , POLI dijo:

Te a quedao de lujo! me gusta el invento...felicidades

Poli

Gracias

[Currante]

En 3/10/2019 en 22:24 , Currante dijo:

Mañana subo más fotos, a ver si se ve mejor

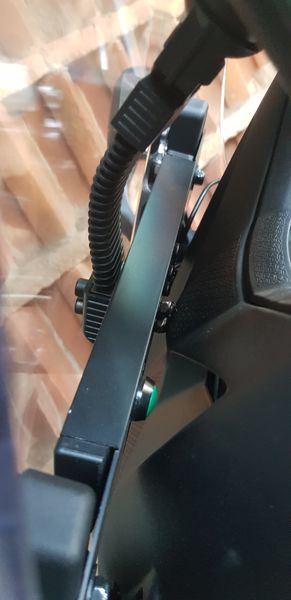

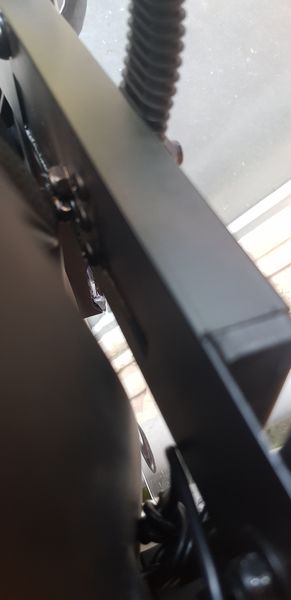

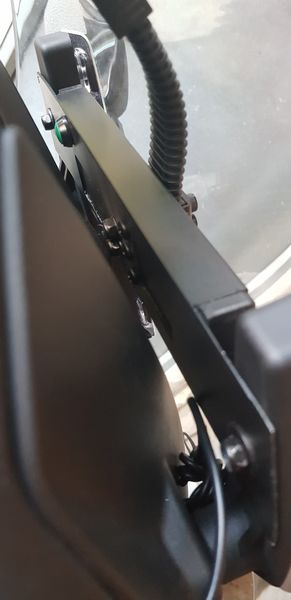

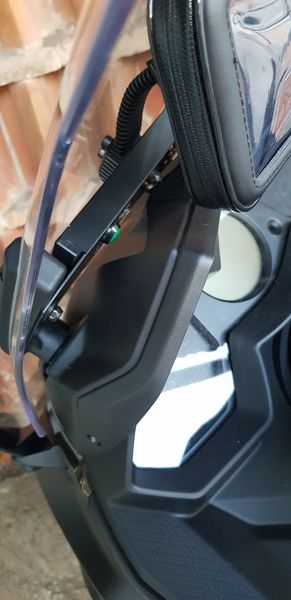

A ver si asi, mas de cerca se ve mejor,  como queda instalado.

Saludos!

[manitas]

Increible muy chulo y util, feicidadessss.

[Txingudi]

En 7/10/2019 en 23:27 , Currante dijo:

A ver si asi, mas de cerca se ve mejor,  como queda instalado.

Saludos!

Ahora ya veo mejor cómo va atornillado , gracias ... a ver si logro hacer algo parecido ...

[Txingudi]

En 7/10/2019 en 23:27 , Currante dijo:

A ver si asi, mas de cerca se ve mejor,  como queda instalado.

Saludos!

No sabrás si se puede o hay posibilidad de hacer,  cortar un poco  la caña o la largura del soporte del movil ?  Lo digo porque mi  pantalla es màs corta ..

[Currante]

En 2/12/2019 en 17:44 , Txingudi dijo:

No sabrás si se puede o hay posibilidad de hacer,  cortar un poco  la caña o la largura del soporte del movil ?  Lo digo porque mi  pantalla es màs corta ..

Complicado, viene estampada de serie. Podrias colocar el anclaje más abajo, así te quedaría más corta. A mi, con la medida de serie me queda justo encima del marcador.





En 9/10/2019 en 11:07 , manitas dijo:

Increible muy chulo y util, feicidadessss.

En 12/10/2019 en 14:14 , Txingudi dijo:

Ahora ya veo mejor cómo va atornillado , gracias ... a ver si logro hacer algo parecido ...

En 9/10/2019 en 11:07 , manitas dijo:

Increible muy chulo y util, feicidadessss.

A ver si asi, mas de cerca se ve mejor,  como queda instalado.

Saludos!

[Txingudi]

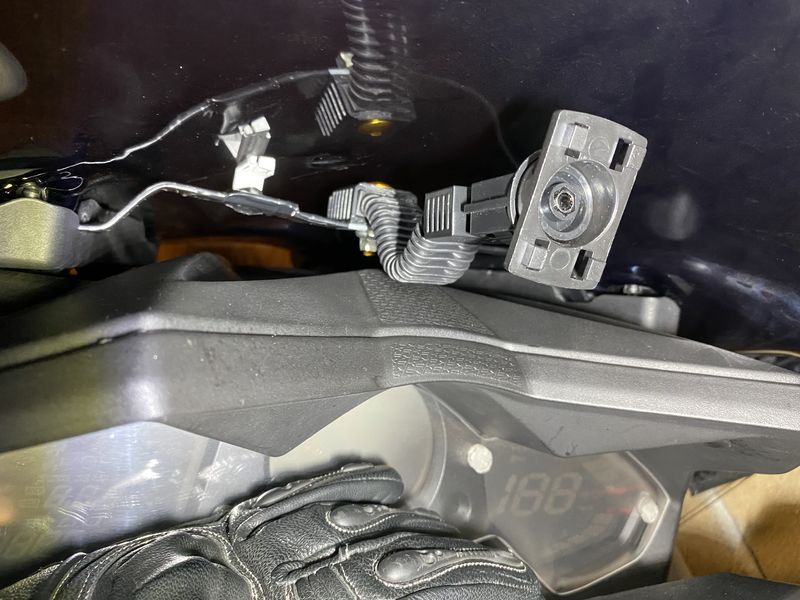

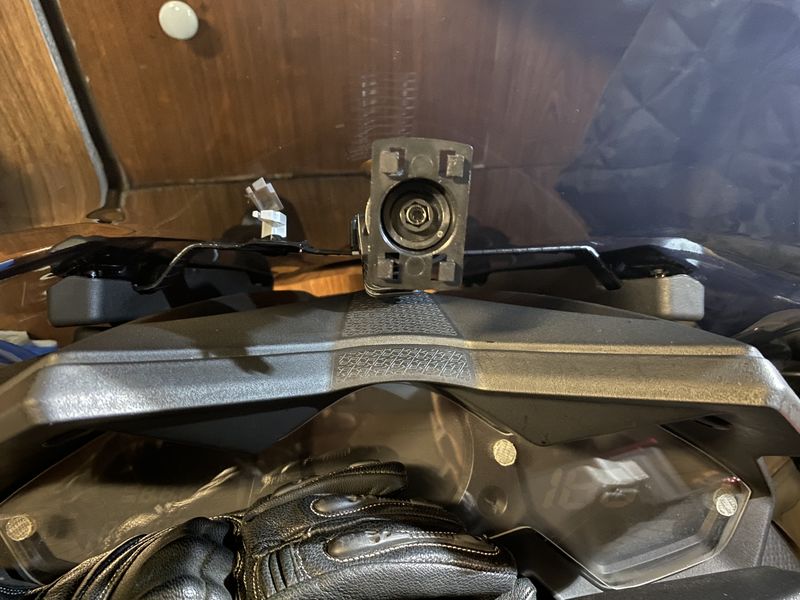

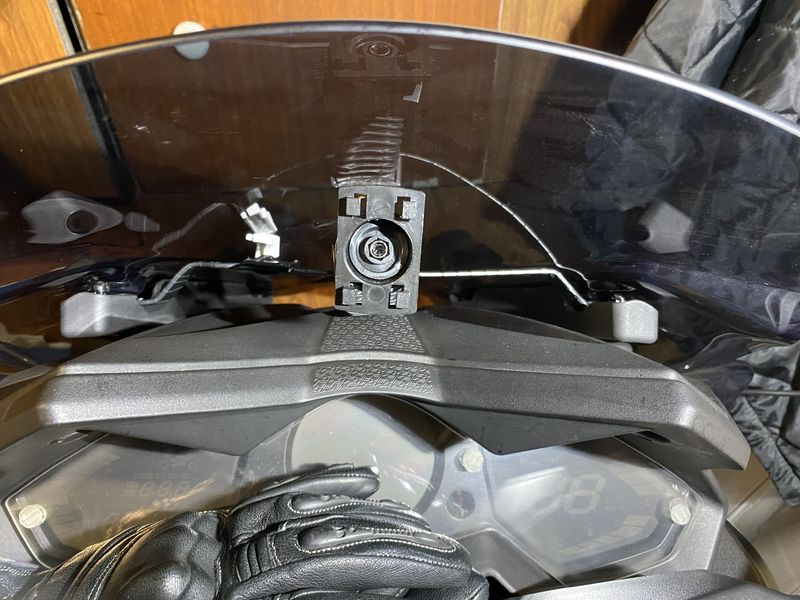

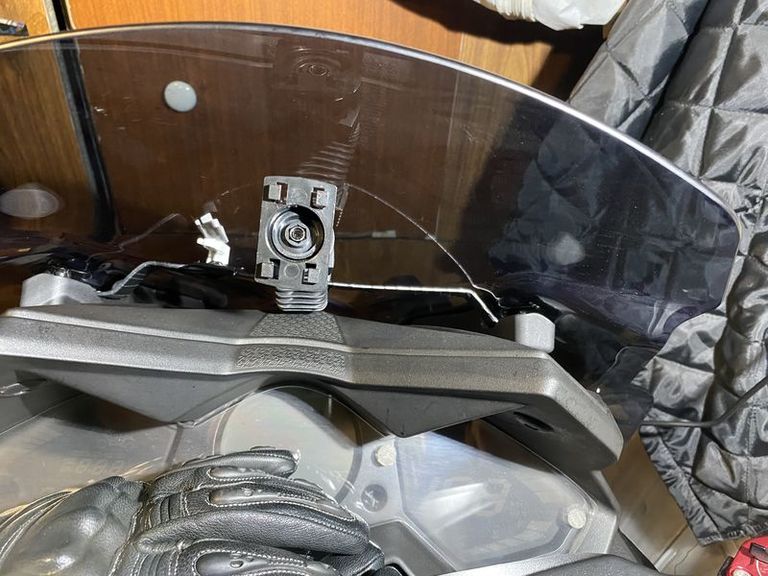

Ya he puesto  de otra forma y bueno me ha quedado bastante decente ...  a ver si saco alguna foto ...
