Brico desconectador bateria y terminales de carga


Godayla

Publicaciones recomendadas

Bueno, recientemente adquiri una SD 300i ABS, y para no tener que quitar el cofre del asiento para desconectar el negativo y cargar la bateria, y a la vez, para que esta no se agote me he instalado un desconectador de bateria, y dos tornillos a modo de terminales para poder poner las pinzas del cargador.

Un tornillo al polo positivo.

El otro al polo negativo de la bateria

Y el terminal negativo de la moto a un terminal del desconectador.

Y desde el otro terminal del desconectador a la bateria y en este tambien el cable que va al tornillo de carga negativo.

De esta forma, cuando seleccione OFF en el desconectador, la bateria se queda desconectada y a la vez, podria conectaras pinzas del cargador a los terminales.

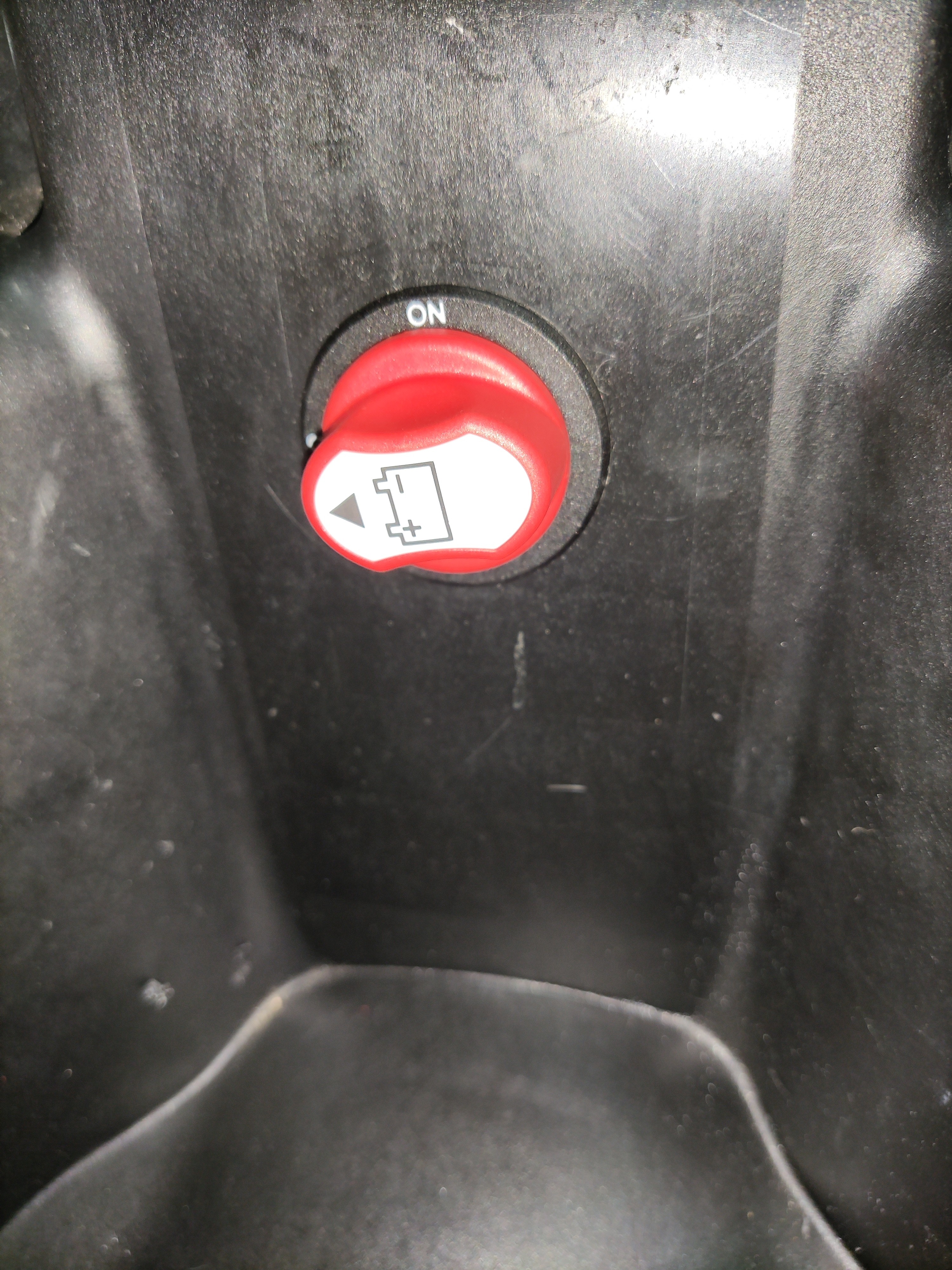

El desconectador tine una posicion OUT para poder quitar el mando.

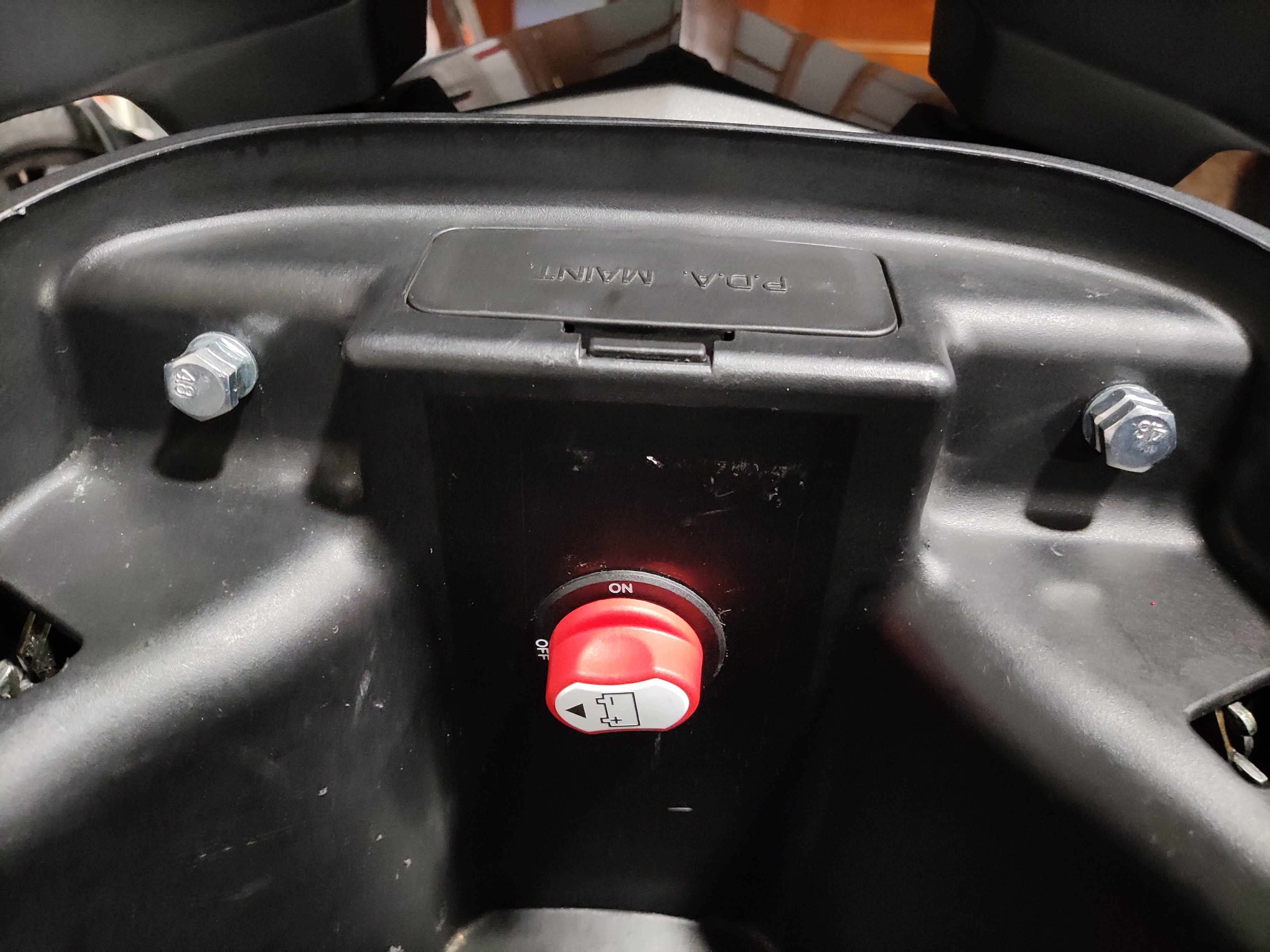

Tornillo izquierdo "+" y derecho "-".

Lo he hecho con cable de 16mm, asi me evito calentamientos de los cables cuando cargue la bateria.



Espero os guste.



Editado por Godayla
A mich00 y lord486 les gusta esto
Enlace al comentario
Compartir en otros sitios web

hace 4 horas, Godayla dijo:

Bueno, recientemente adquiri una SD 300i ABS, y para no tener que quitar el cofre del asiento para desconectar el negativo y cargar la bateria, y a la vez, para que esta no se agote me he instalado un desconectador de bateria, y dos tornillos a modo de terminales para poder poner las pinzas del cargador.

Un tornillo al polo positivo.

El otro al polo negativo de la bateria

Y el terminal negativo de la moto a un terminal del desconectador.

Y desde el otro terminal del desconectador a la bateria y en este tambien el cable que va al tornillo de carga negativo.

De esta forma, cuando seleccione OFF en el desconectador, la bateria se queda desconectada y a la vez, podria conectaras pinzas del cargador a los terminales.

El desconectador tine una posicion OUT para poder quitar el mando.

Tornillo izquierdo "+" y derecho "-".

Lo he hecho con cable de 16mm, asi me evito calentamientos de los cables cuando cargue la bateria.



Espero os guste.



Buenas,

Me gusta el interruptor que has instalado con la posibilidad de extraerlo lo que mejora la seguridad.

Yo también llevo instalado unos terminales para cargar la batería, pero los coloqué en la tapa del terminal OBD para poder quitar el cofre sin soltar los termino.

Saludos,

A Andres001 le gusta esto
