leds en baul y cofre.

[Puerto78]

Buenas a tod@s, tenia una tarde libre y una tira de leds, asi que me puse manos a la obra......



MATERIALES:

- Forokymco (gracias bautis por la recopilacion de bricos y a tod@s por los tutoriales y bricos aportados)

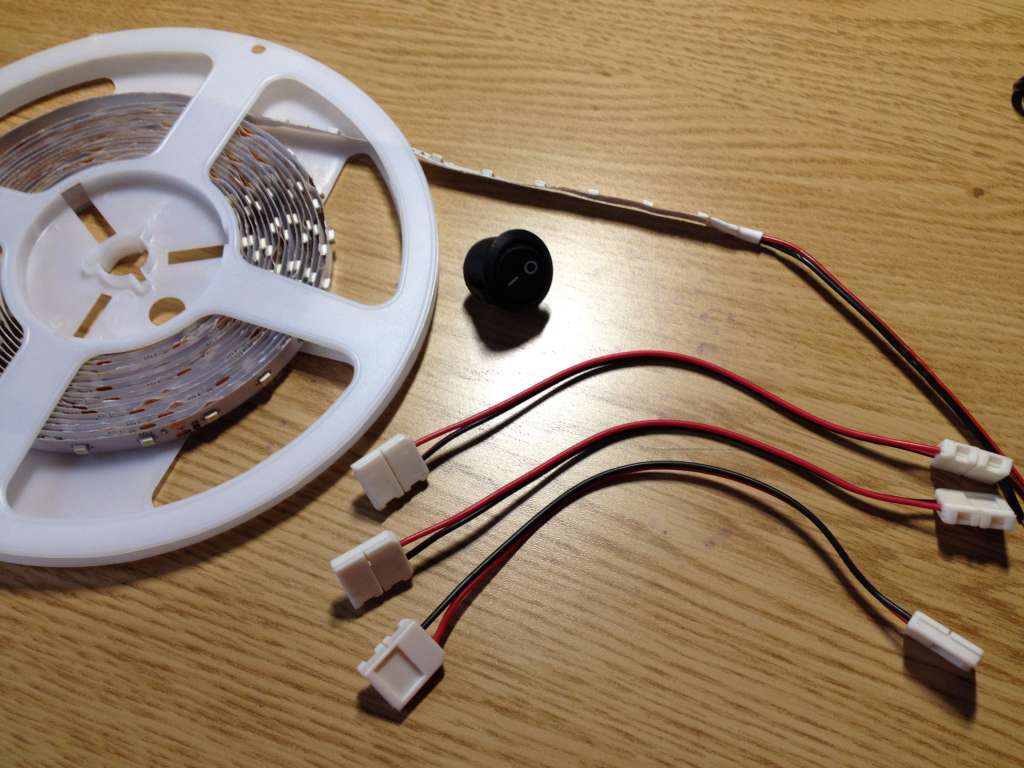

- Tira de leds, en mi caso de 3528 de 60 leds por metro 12v monocolor (es la de menor consumo)

- Polimetro,destornilladores.....

- Una moto con baul claro_que_si



Evito detallar algunos pasos de desmontaje ya que estan muy bien explicados en el foro.



COMENZAMOS.

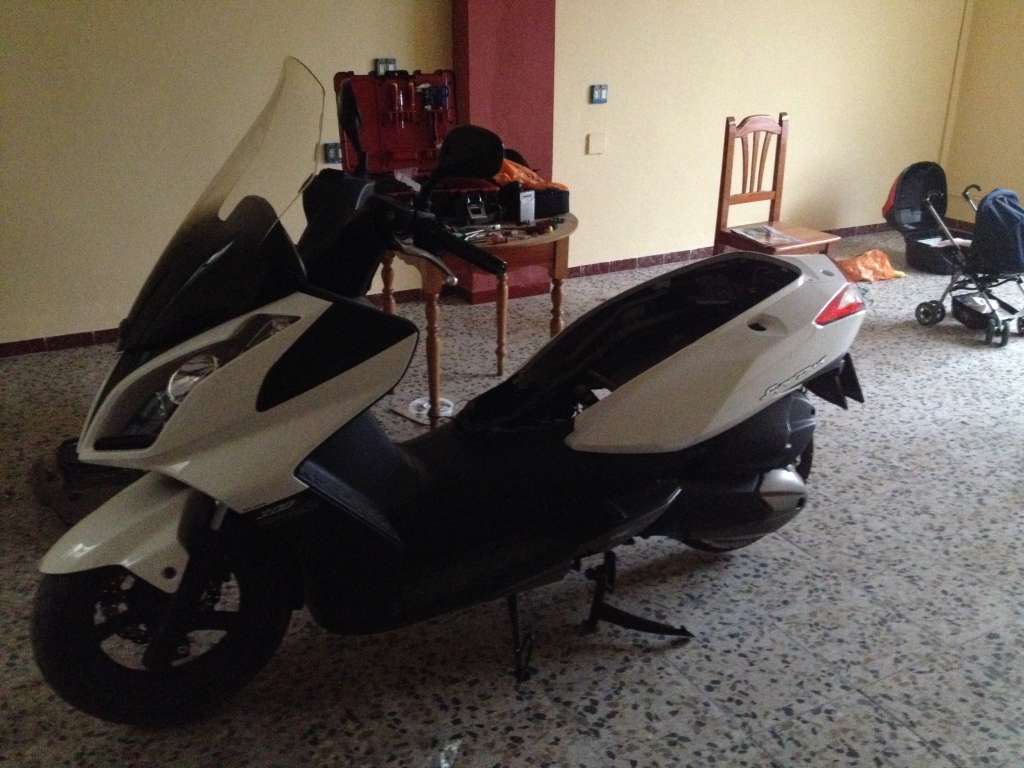

Desmontamos el asiento

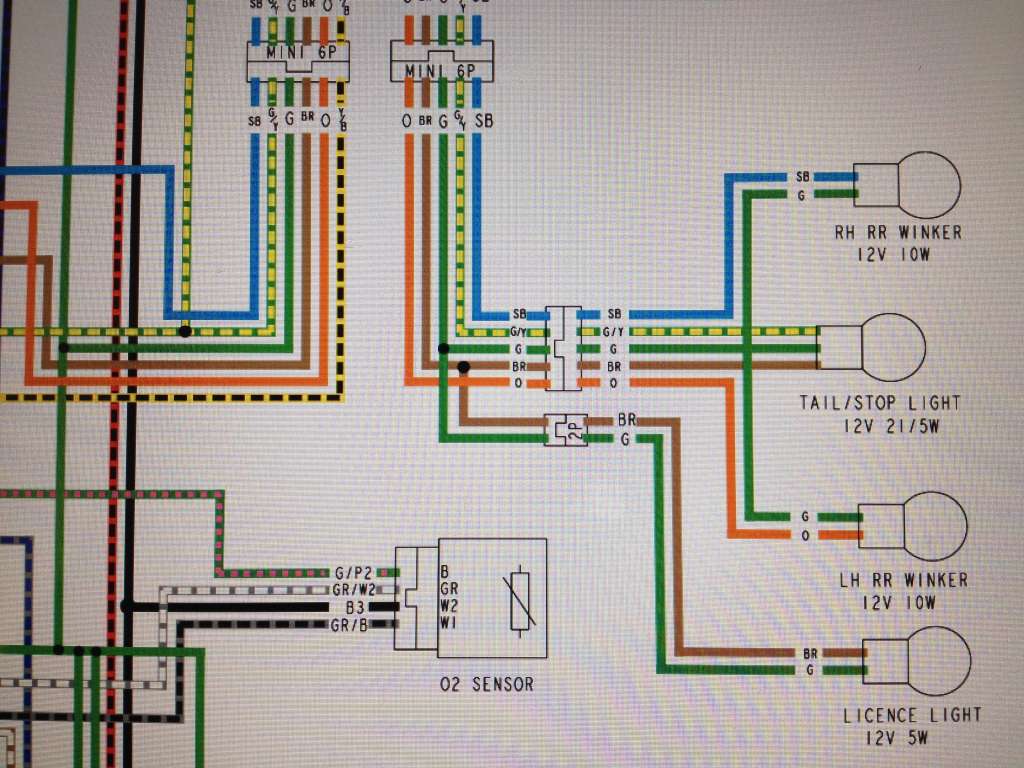

Accedemos a la conexion de la bombilla del piloto de posicion/freno, vemos que tiene tres hilos, con un robacorrientes o en su defecto una ficha de empalme sacamos un hilo de cada uno de los que llegan a la bombilla.

Verde-Comun

Marron-Posicion

Verde/amarillo-Freno

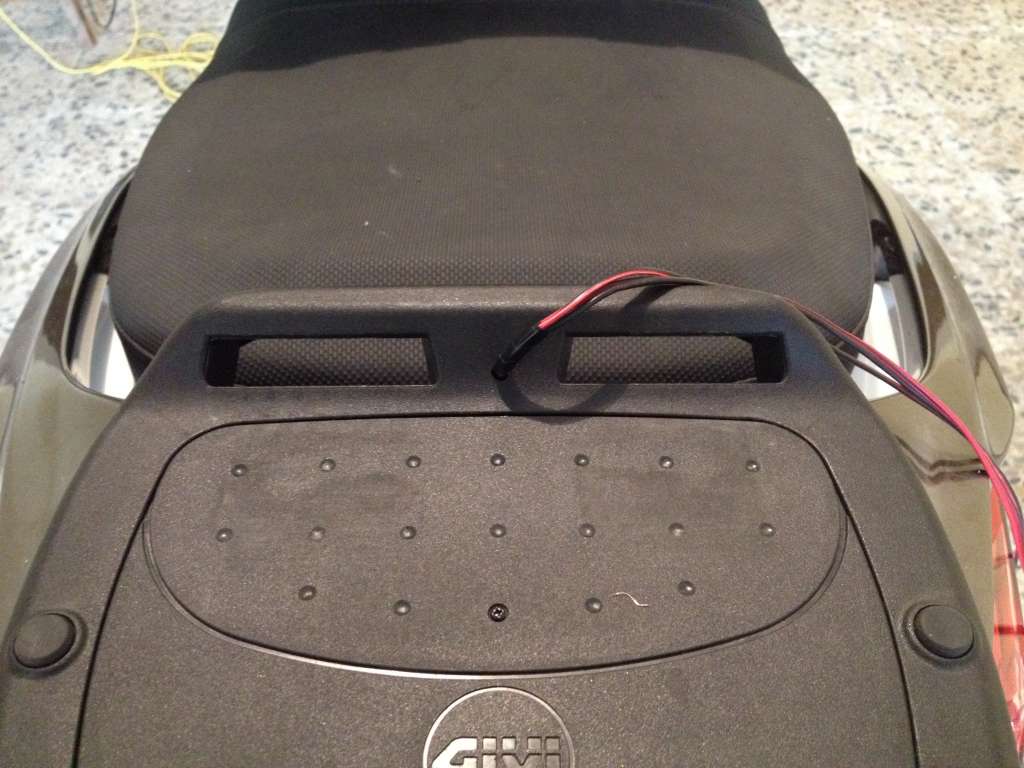

Los sacamos fuera por donde cada uno estime oportuno, en mi caso he hecho agujeros del mismo diametro de los tres hilos juntos hasta llevarlos, lo mas oculto posible, hasta el soporte del baul.

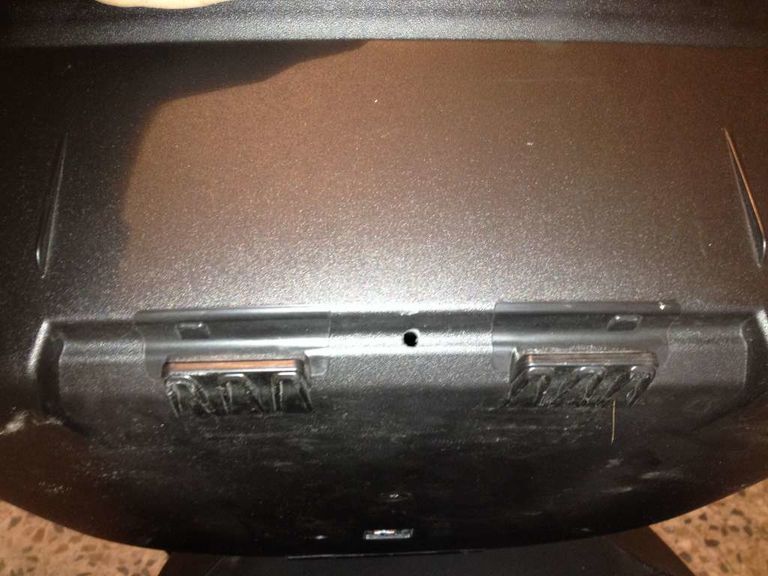

Hacemos un agujero en el baul, haciendolo coincidir con el del soporte.

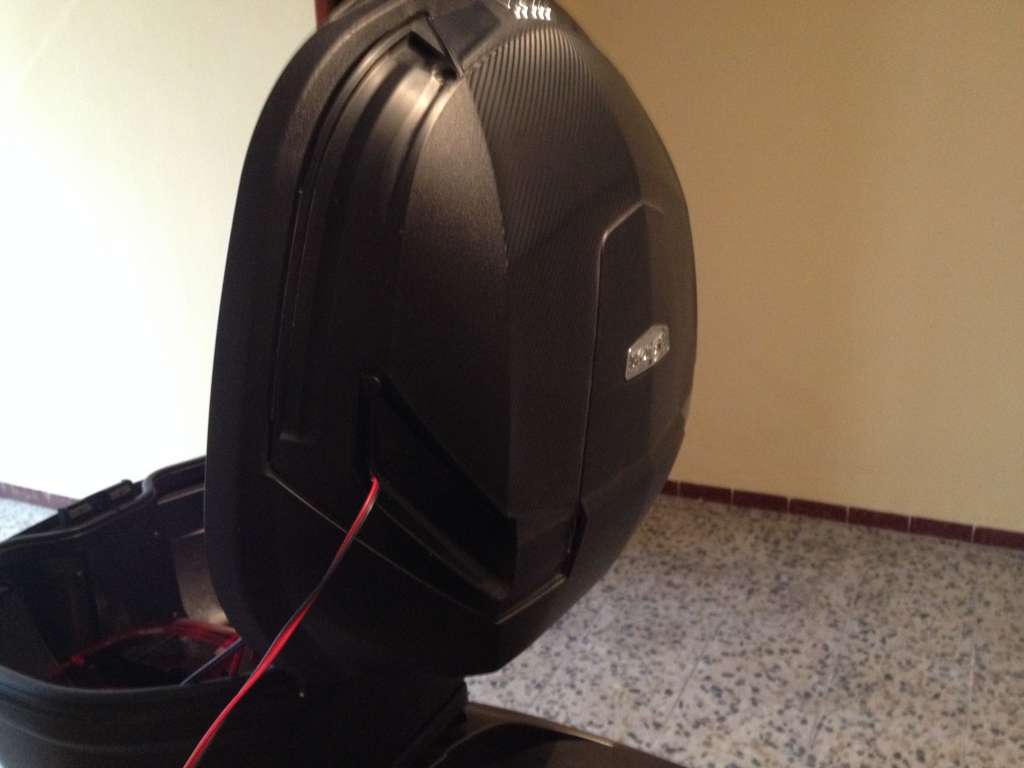

Pasamos los hilos al baul y lo colocamos en su sitio.

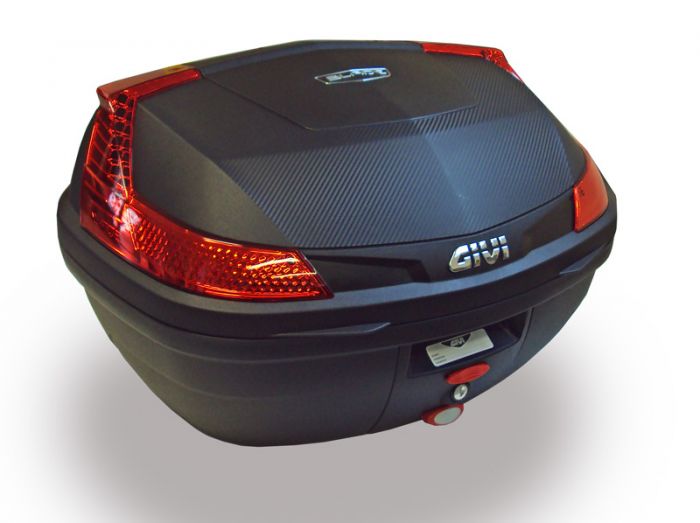

Seguimos con el baul, en mi caso el Givi B47



Desmontamos los talcos (catadioptricos), tenemos dos opciones de poner los leds.

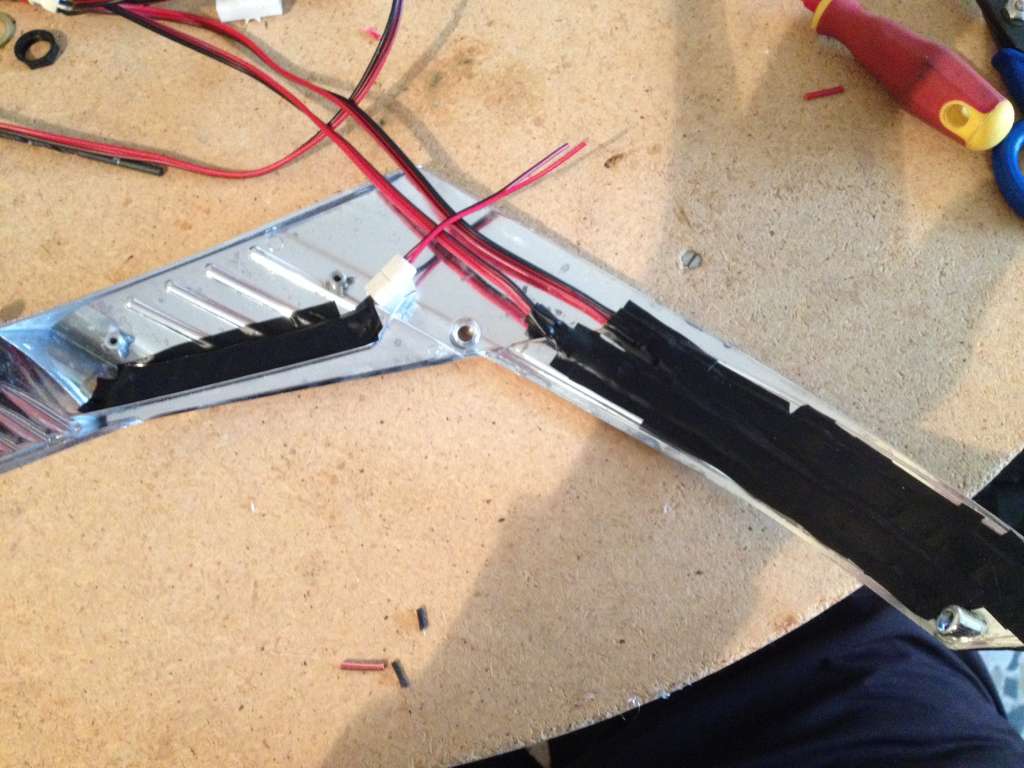

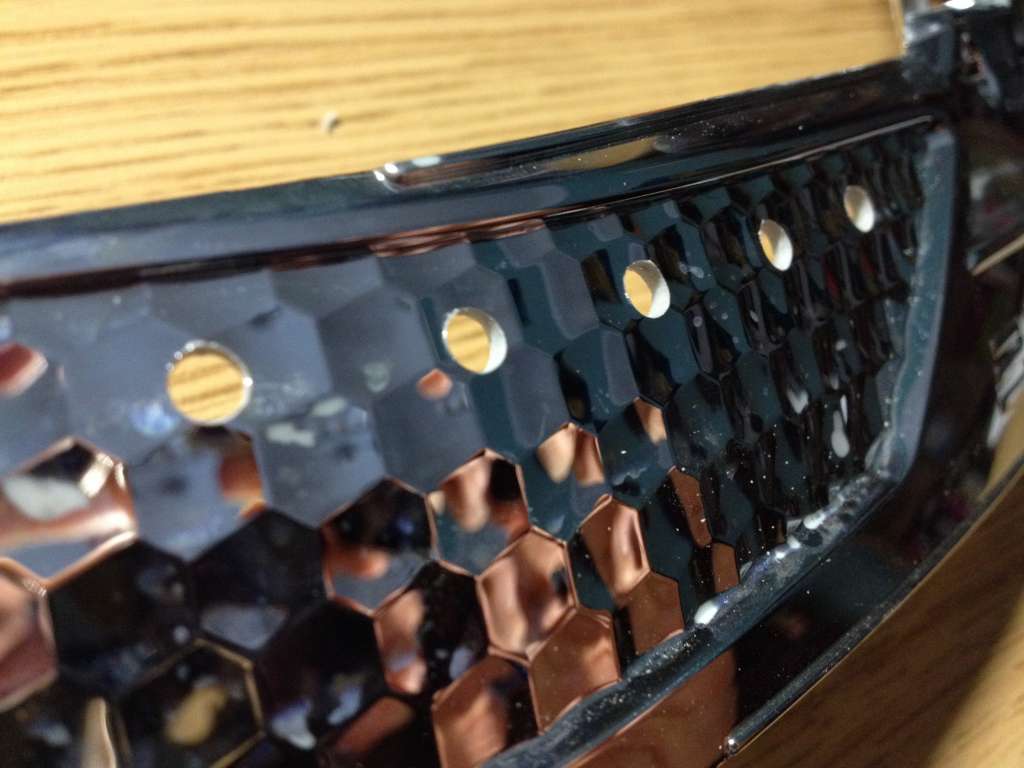

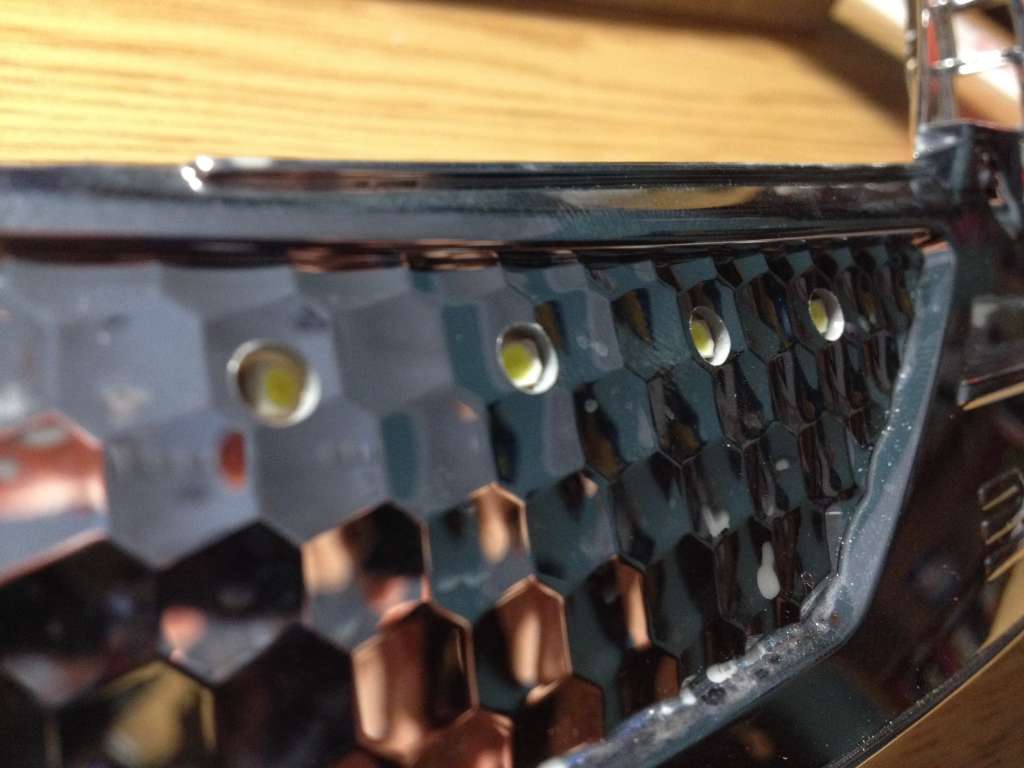

La primera es pegar la tira directamente sobre los talcos, pero no quedan bien esteticamente. (se ve la tira una vez montados) y la segunda opcion y la que he utilizado es hacerle agujeros del mismo diametro que el led e insertarlos. Es mas laborioso pero el resultado final es mucho mejor.





Seguimos con la segunda parte...

[Puerto78]

Sigo con otro tema por no dejarme subir mas fotos.stabamos con los agujeros en los talcos.

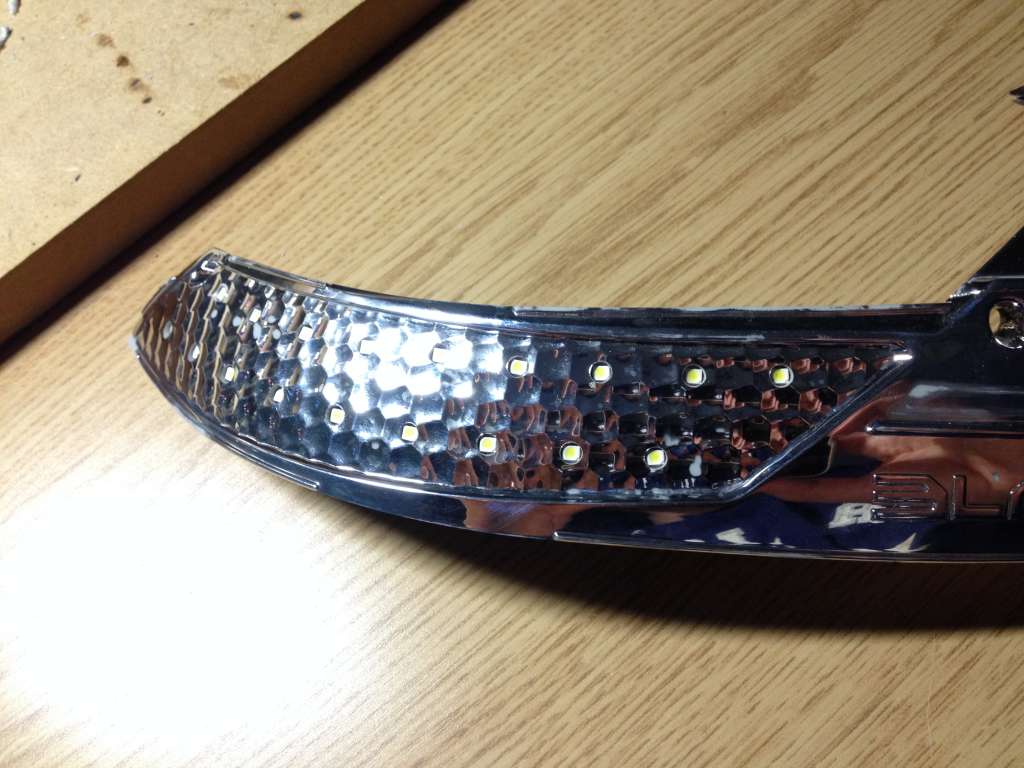

Montamos los leds y aunque no hace falta pegarlos puesto que se quedan bien sujetos, ya que el mismo agujero los aguanta, le he puesto cinta aislante para reforzarlos.



Hacemos los empalmes segun como queramos que se iluminen, si como posicion o como freno.

Yo he puesto los de la parte de abajo de freno ( por ser la mas grande y la que mas va a llamar la atencion al encenderse) y la parte de arriba de posicion.

Asi volvemos a tener tres hilos

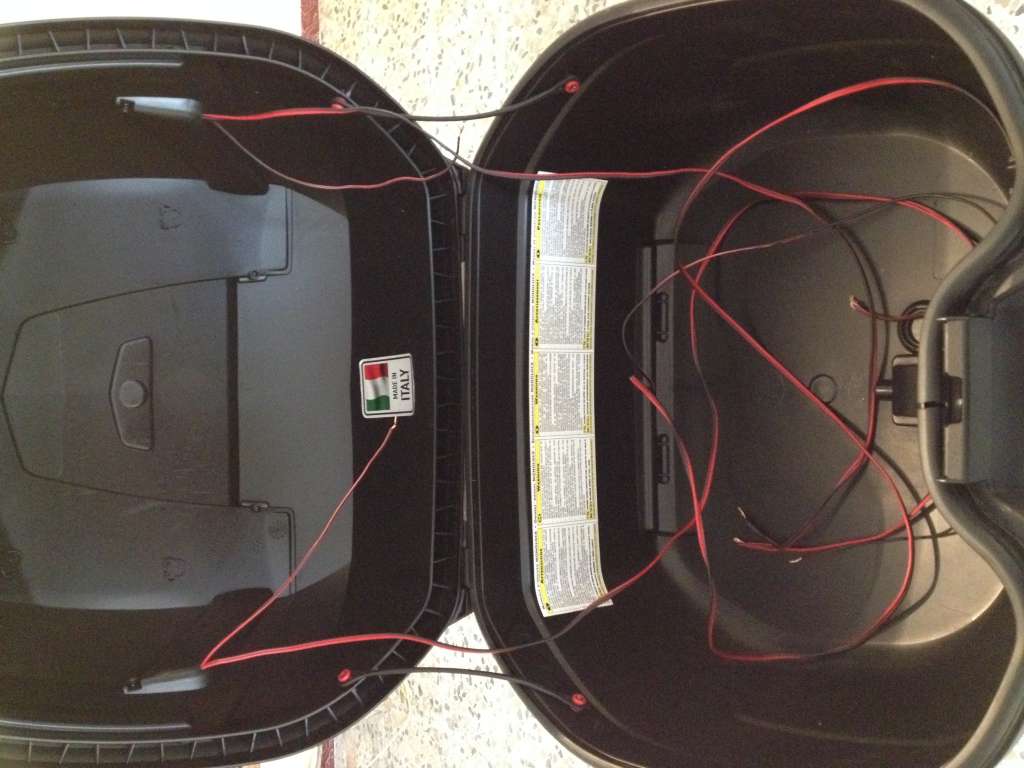

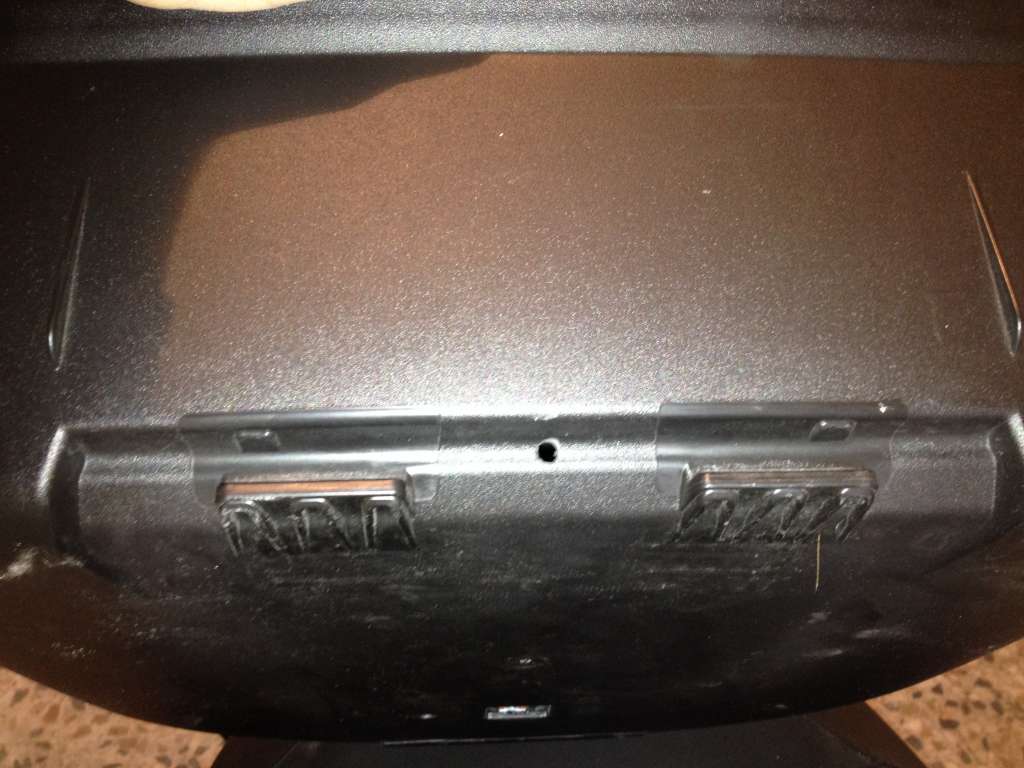

Hacemos un agujero en la tapa del baul para pasar estos tres hilos y colocamos nuevamente los talcos en su posicion.



ya lo tenemos todo montado. Ahora pasamos ha hacer las conexiones finales.



Abro otro tema, no puedo subir mas de ocho fotos.

[Puerto78]

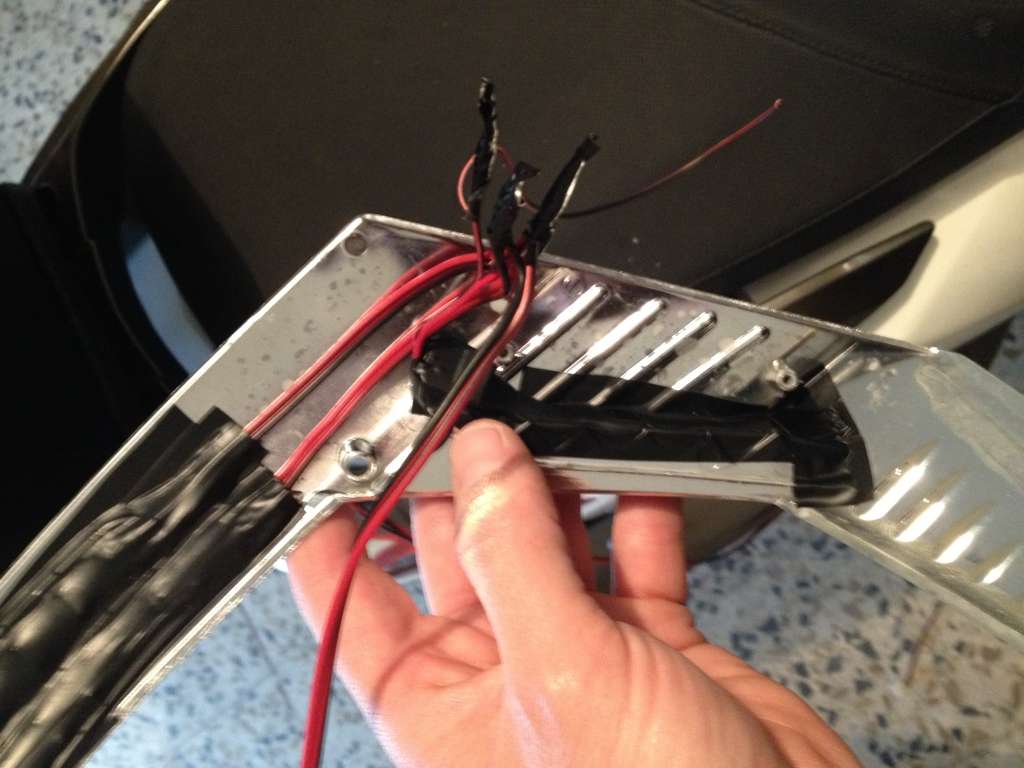

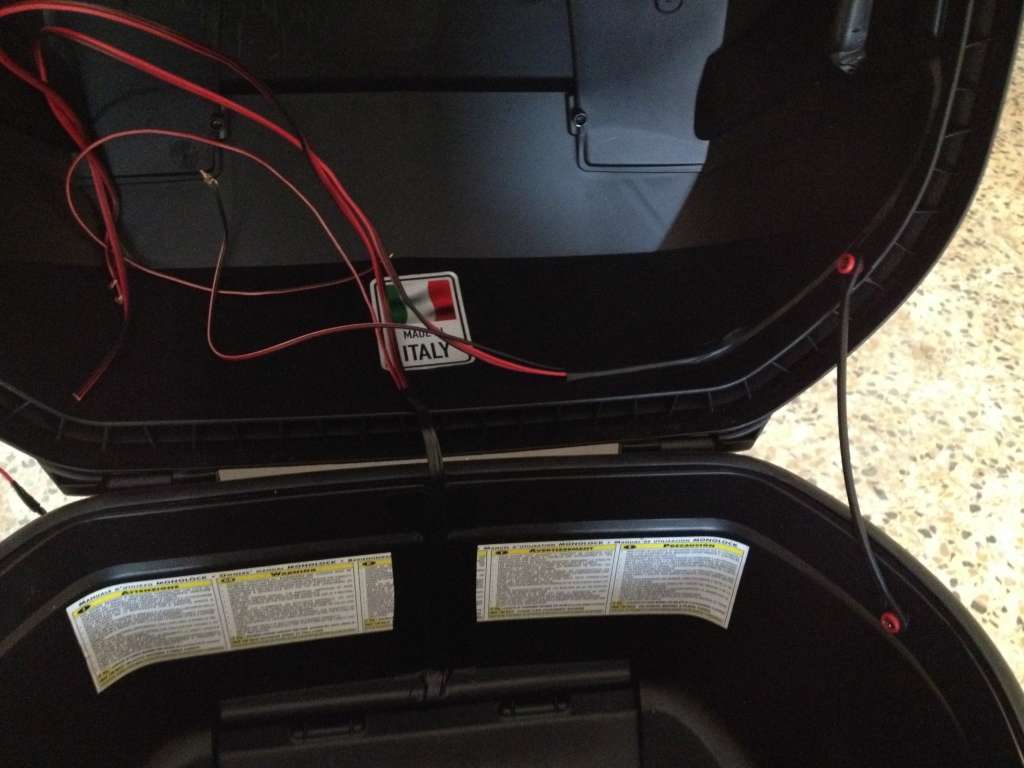

Una vez que lo tenemos todo conectado, colocamos bien los hilos y los fijamos/tapamos con cinta aislante.

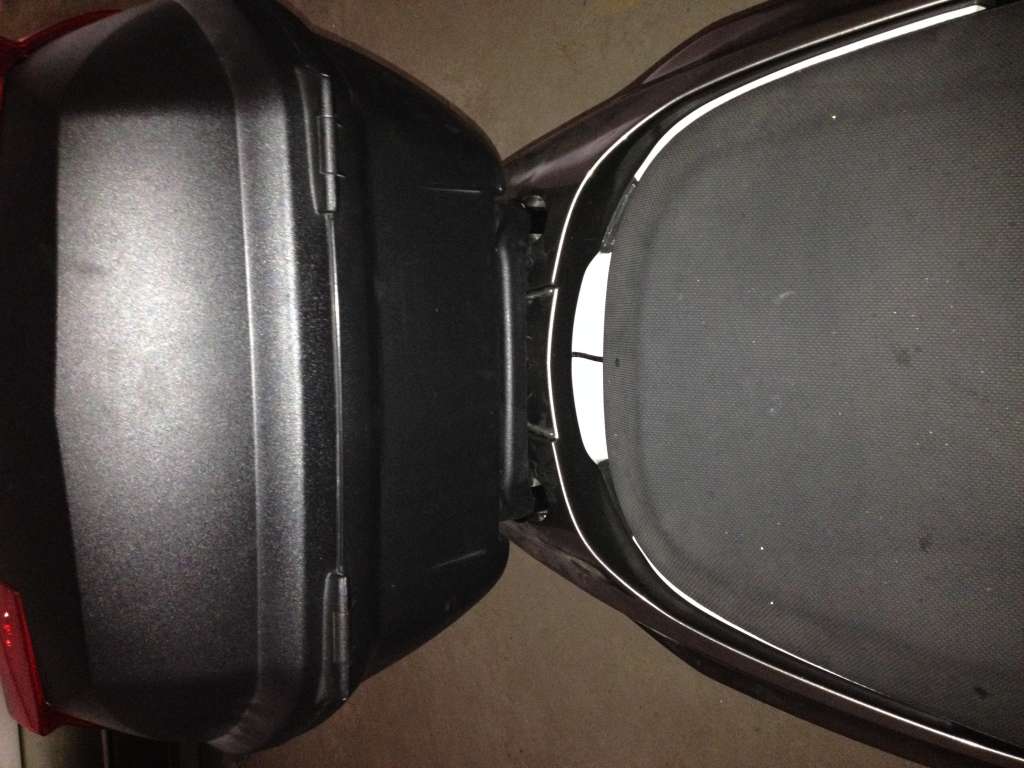

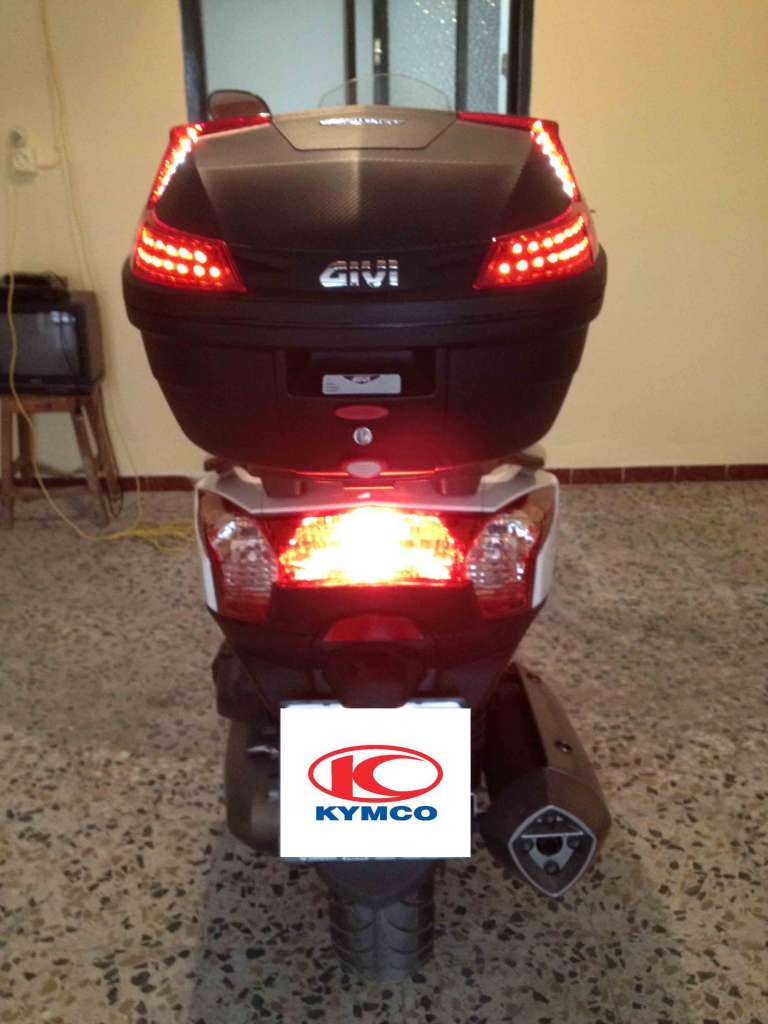

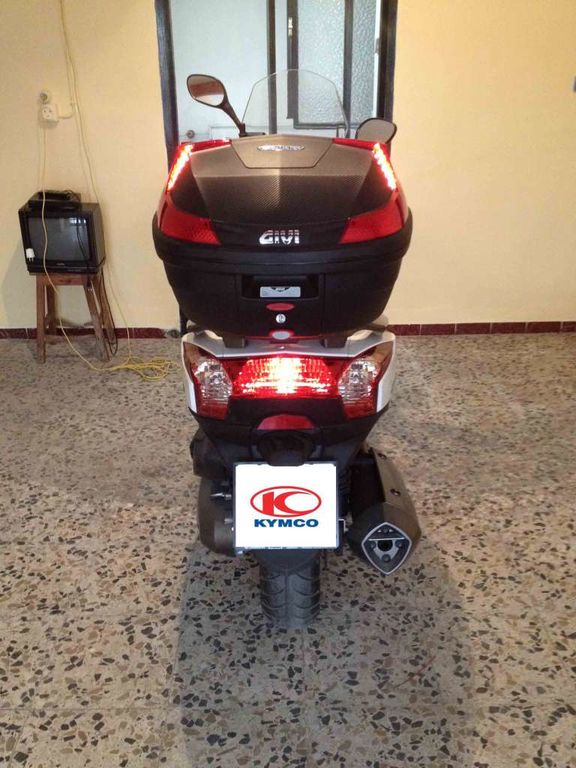

Y este es el resultado final.

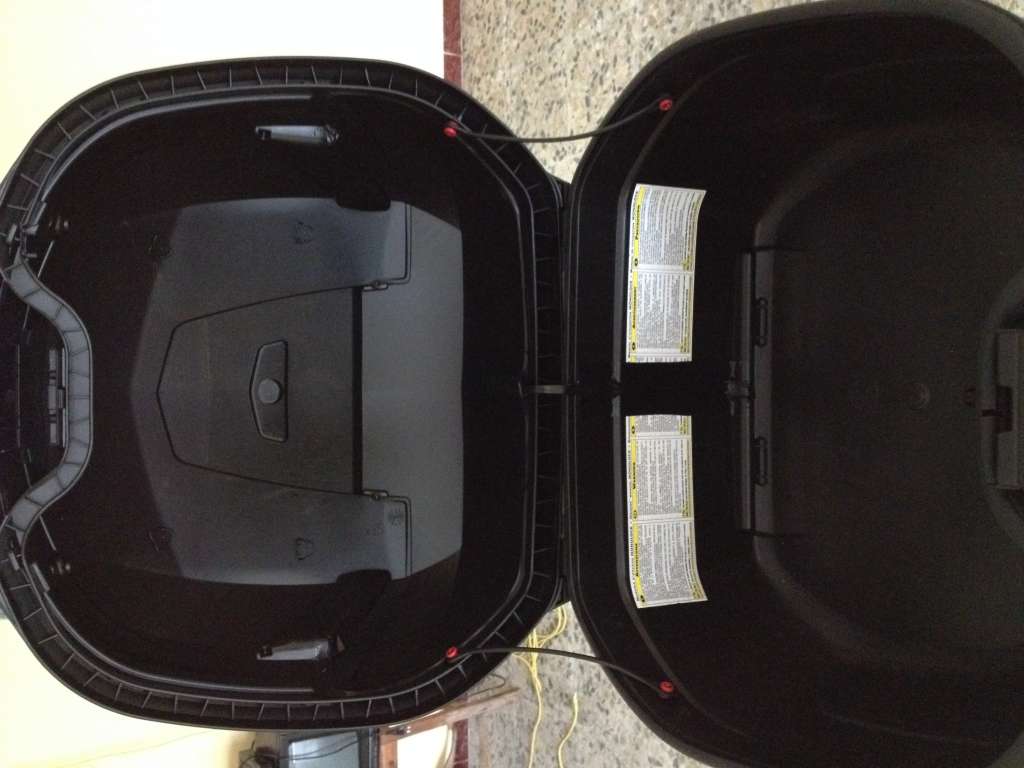

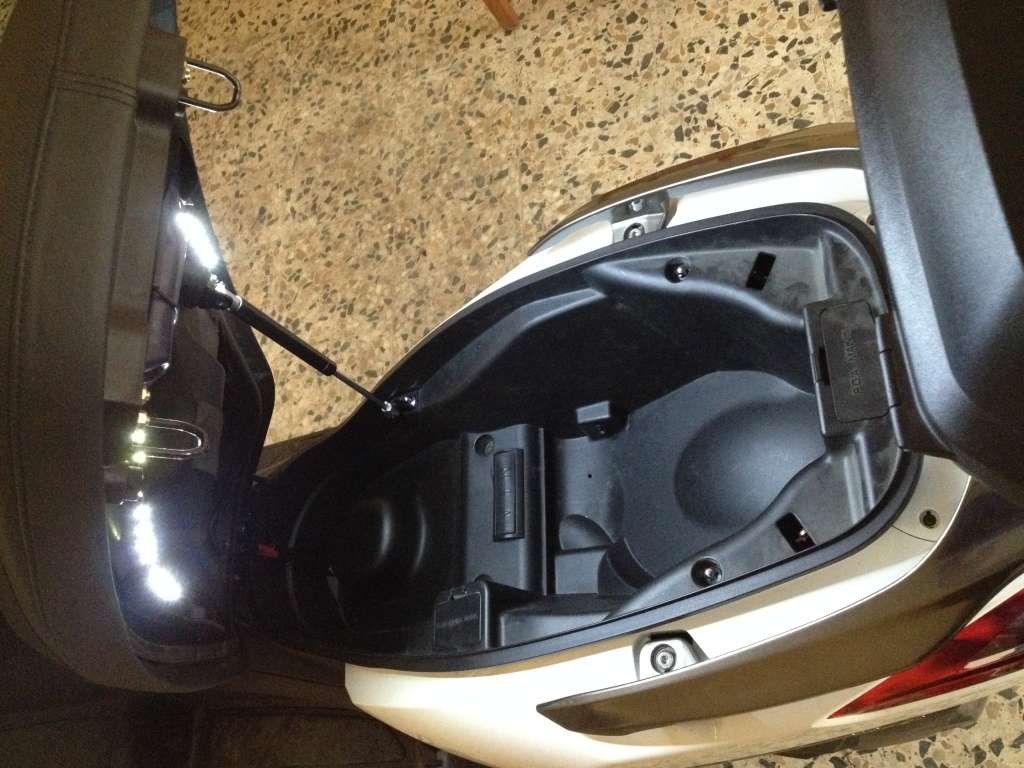

Y por ultimo la lus del cofre.

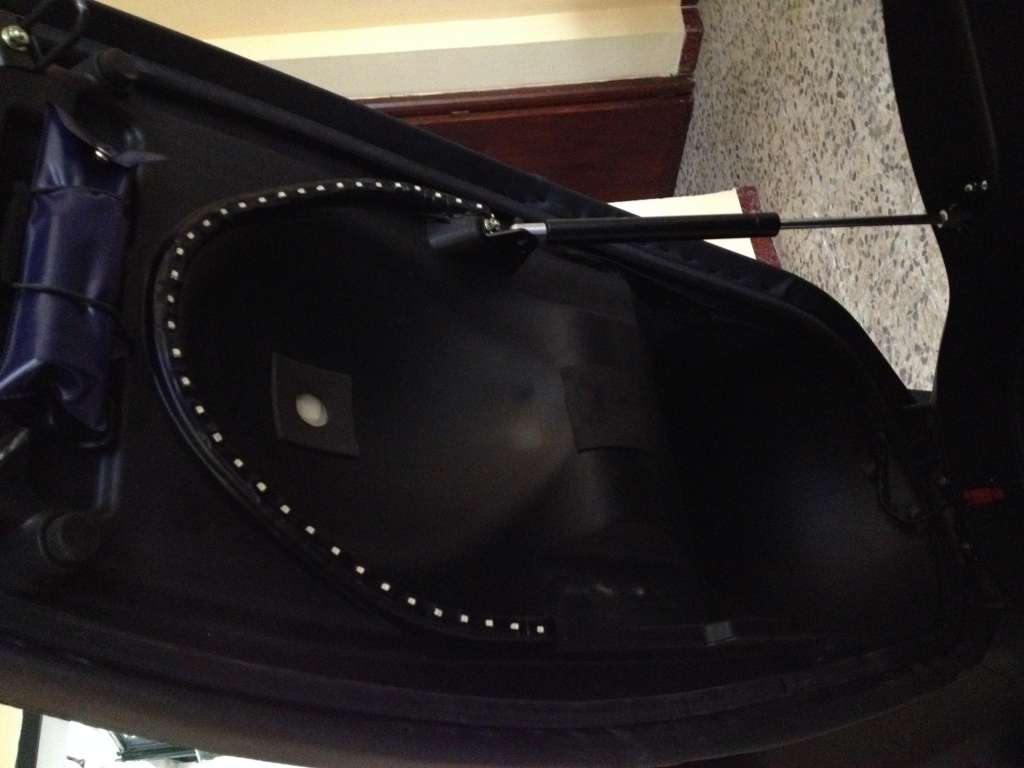

He hecho la conexion en la toma de la luz del cofre, la he quitado y he puesto un interruptor.



Solo añadir que estoy a la espera de recibir unas bornas de conexion para poder quitar el baul del soporte ahora mismo no se podria separar) pero bueno cuando lo reciba solo es cortar y empalmar.



Espero que os guste y perdon por la extension del tema. angelito_

[Puerto78]

Se me olvido poner el resultado final, jejejej -sorrysorry

Posicion.

Freno.



[carlos230497]

Wow estoy impresionado, enhorabuena por el trabajo, un brico excelente. claro_que_si claro_que_si

[Faulk]

Impresionante brico. Yo también tengo el B47 con las luces de freno originales, y la verdad es que las tuyas están mejor al tener posición y frenado

[sergio_902]

Vaya panzá de trabajar. Ha quedado muy bien el baúl y las del asiento parecen ser muy útiles

Gran trabajo, si señor



Un saludo

[j.j.a.f.]

:beer Hola compañero, puerto 78, un trabajo de primera un 10. Gracias por compartirlo.

[XdaDevolupers]

Muy chulo tio!!! Gran trabajo disfrutalo

[Puerto78]

Pues si Sergio_902, la verdad es que iluminan mucho.

[pipe_vk]

Muy chulo la verdad.



Una preguntilla, ya que yo también quería poner los led del cofre mas o menos como los tienes tu. Pero no he encontrado la forma mas adecuada aun de subir el cable ahí sin que se vea poco y no quede mal.



Me podrias sacar unas fotos de por donde los has llevado tu??



Muchas gracias.

paz_

[jlatas]

Muy bueno! :blink:puerto78

[abhang]

La terminación está muy bien, pero me asalta una duda....la ITV la pasarás??



Saludos.

[franky1966]

Yo. Pregunté en la Itv si podía ponerle luz de freno a mi baúl y me dijeron que no había ningún problema en poner luz al baul

[abhang]

Pues no sé, no me acaba de convencer, que se venda el kit, de acuerdo, pero que esté homologado...



Otra cosa es que los agentes de tráfico hangan la "vista gorda"



Saludos.

[Puerto78]

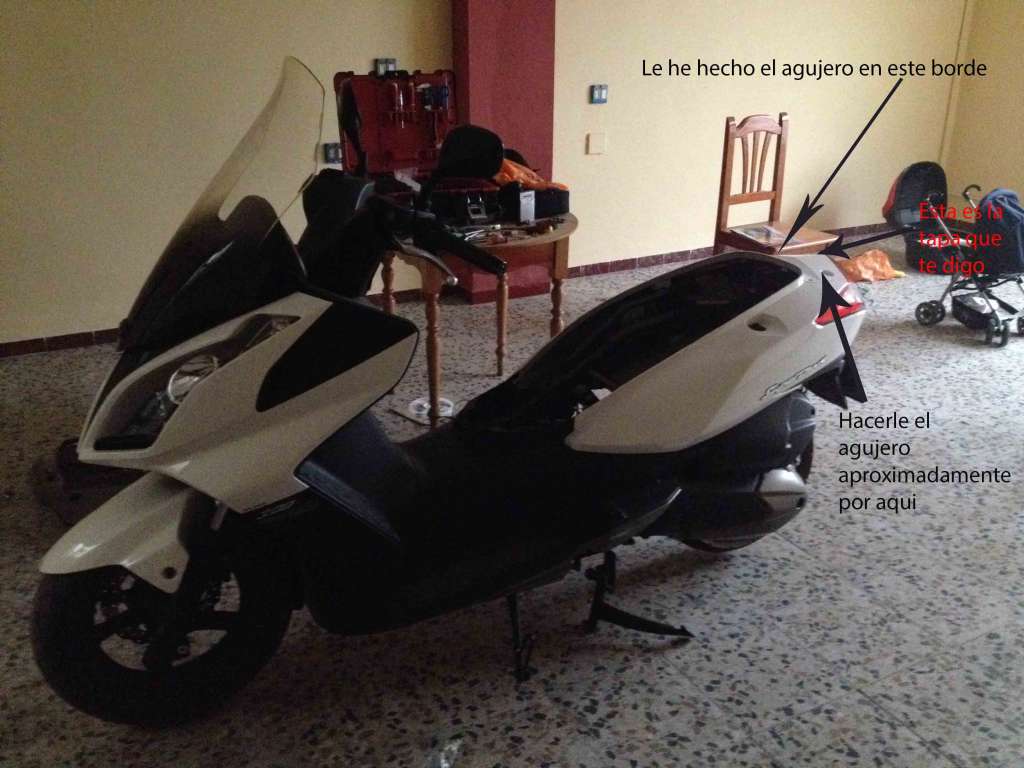

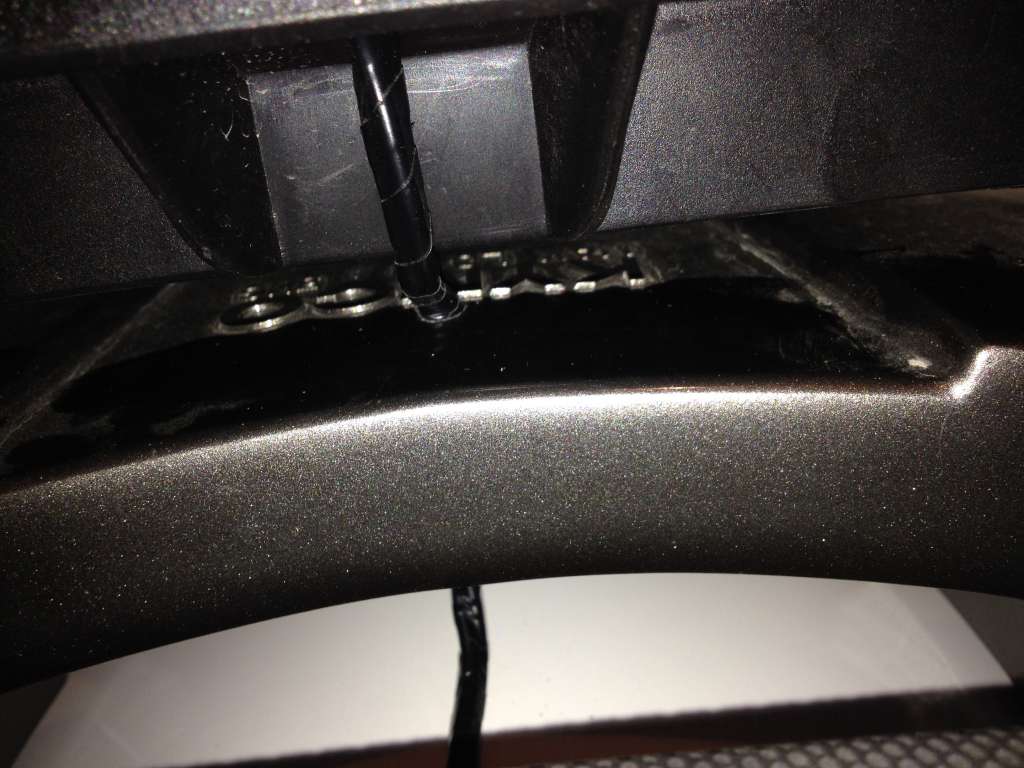

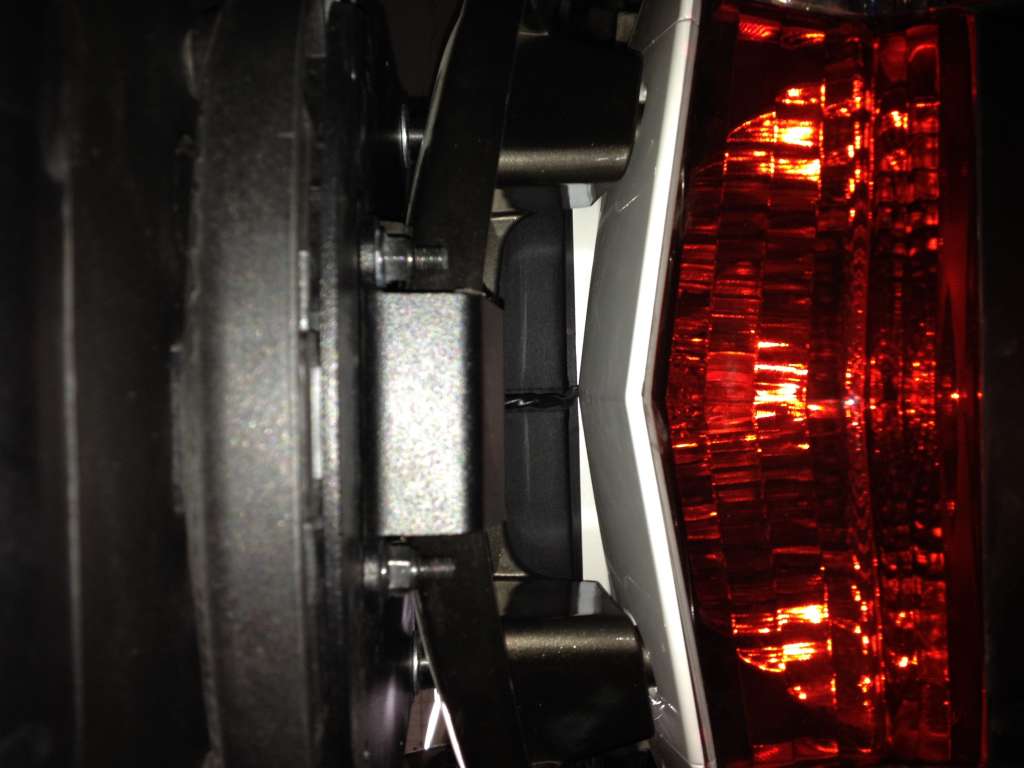

pipe-vk, los cables los he sacado por debajo del asiento con un agujero, pero mi idea era hacerle un agujero a la tapa que esta encima del piloto trasero, y hacerselo en uno de los lados donde esta cogido al chasis la pieza donde se monta el baul, pero hasta que no tenga en mis manos el conector para poder quitar el baul y ver como voy a hacer la conexion, no quiero perforar esa pieza. Digamos que lo tengo provisional. Te adjunto fotos para que veas como queda.











Por cierto abbang con respecto a la ITV, para mi baul en concreto venden un kit de leds (unos 50€ mas instalarlo) y los podrias instalar de posicion o frenado y van colocados donde yo he puesto los de posicion, y son totalmente legales, otra cosa son los de frenado, me faltan dos años para pasar la ITV asi que les preguntare cuando lleve la furgo del trabajo a ver que me cuentan, y si no a desconectar. claro_que_si

[franky1966]

Repito, no hay problema con la itv, esta cuestion de luces en el baul lo pregunte yo el dia aue fui a pasar la itv con mi moto, y me dijeron que pasaba la itv sin problemas que las podia poner de freno o de posicion, dicho por el técnico que me revisó la moto.

[pipe_vk]

Muchas gracias por las fotos Puerto78¡¡

[Puerto78]

No hay de que pipe_vk, para eso estamos. No dudeis en preguntarme por lo que sea.

Por cierto no lo he comentado pero tambien le instale un interruptor para la luz del cofre, dio la coincidencia de que encontre uno redondo que encajaba a la perfeccion en el agujero de la luz original. Normalmente lo llevo apagado y solo lo enciendo cuando realmente hace falta.

Saludos.
