GUIA MONTAJE Manta Tucano Superdink 125 + BRICO

[Andres1108]

Buenas a todos/as!



Hoy os traigo (después de meses que no pisaba estos lares) una guía de montaje para la manta Tucano en una Superdink 125



Dejaré aquí la guía en PDF por si prefieres descargarla.. TIENE ALGUNA IMAGEN MAS, DADO QUE AQUI ME LIMITAN A 8 SUBIDAS



DESCARGAR GUIA (Uso MEGA porque no me deja subir la guia aqui por peso)



Introducción

En esta pequeña guía os voy a intentar explicar el montaje sencillo de una manta Tucano en una Kymco Superdink 125. Vamos a tener que retirar un total 8 tornillos solamente para poder usarlos como puntos de anclaje para la manta, pasando estos tornillos por unas cintas antes de volver a atornillarlos en sus respectivos sitios anteriores.

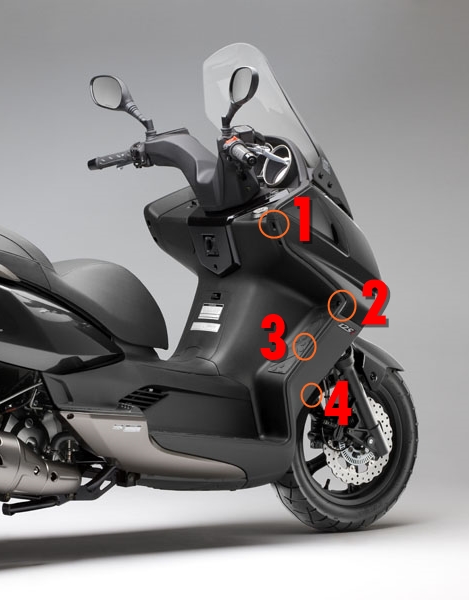

Paso 1: Localización de los tornillos a retirar







1 – Hay que retirar el tornillo de más arriba (hay dos en esta zona, pues el superior)

2 – El tornillo de la esquina, no tiene perdida

3 – DEBAJO DE LA ALFOMBRILLA





4 – Por la parte de dentro de la moto. En la zona delantera.





Antes de continuar, te voy a explicar el bricolaje-truco que he hecho a la manta para mejorar el agarre a la moto.

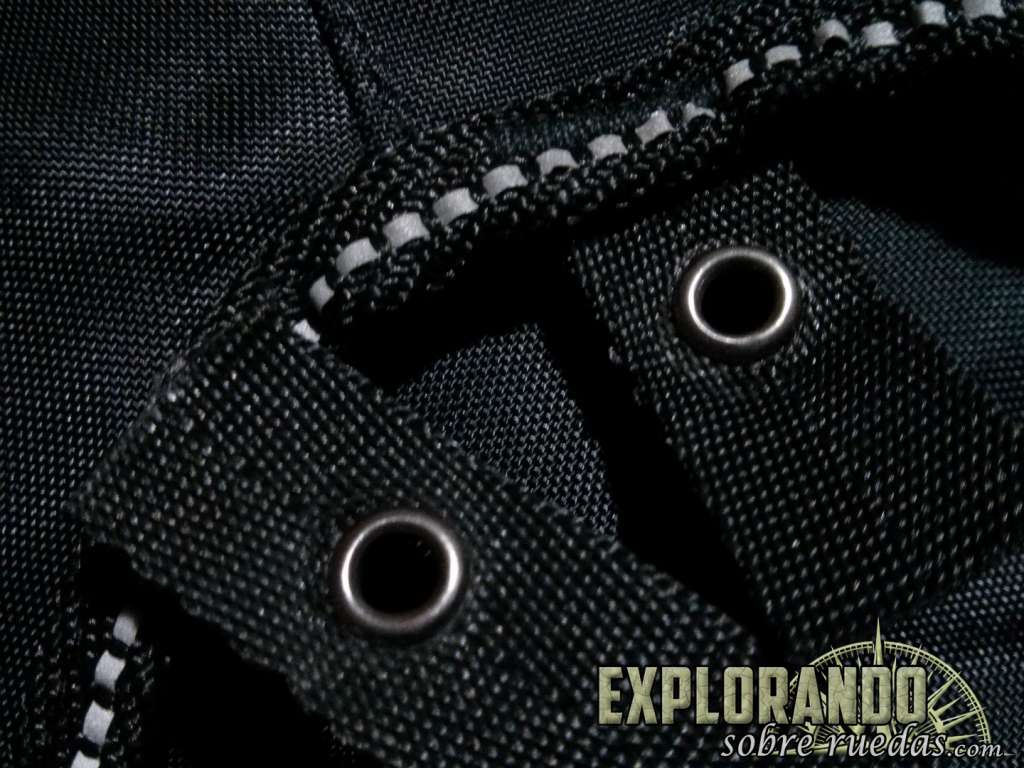

Y es simplemente ponerle en los agujeros unos ojales para evitar que el tornillo desgarre la cinta y pueda romperla o dañarse. Además de quedar mucho más estético y mejor. Un zapatero puede ponerte estos ojales en 5 minutos







Por esos agujeros se pasa el tornillo que has quitado de la moto ya



Paso 2: Pasar el tornillo por los puntos de anclaje de la manta y volver a atornillar.

Empezamos por arriba, los pasos que hagamos de un lado, repetimos al otro igualmente. Primero los dos tornillos de más arriba y vamos bajando.

TORNILLOS 1







TORNILLOS 2

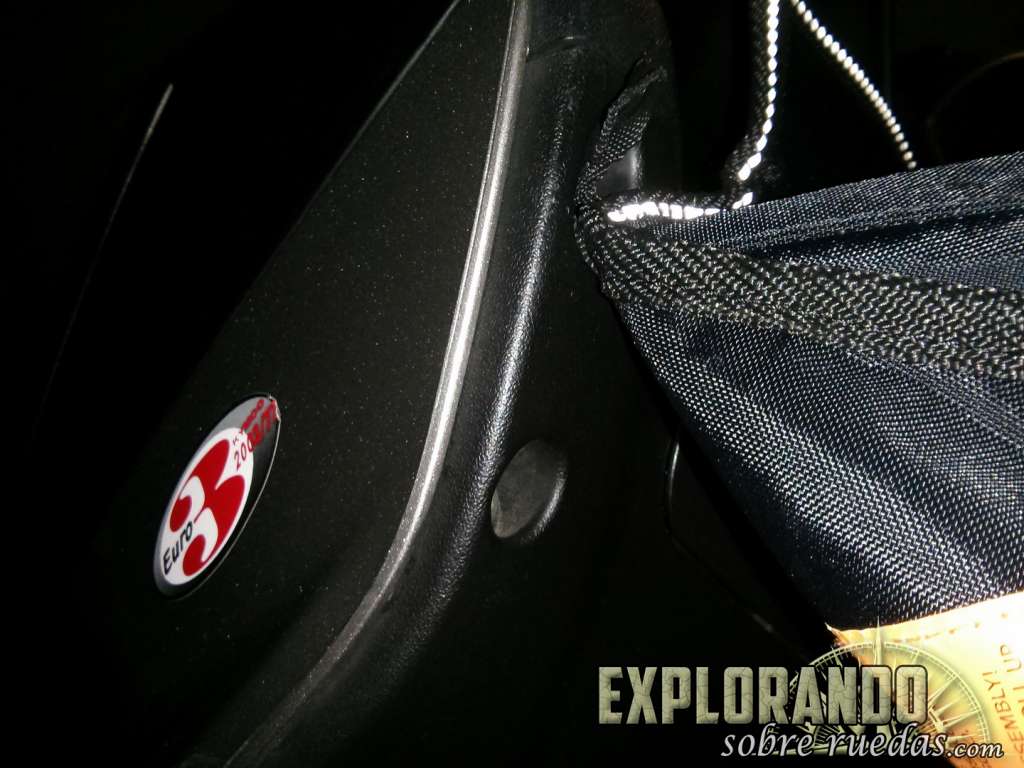

Luego pasamos al tornillo nº 2, el de la esquina… AQUÍ HAY QUE PONERLO DOBLADO HACIA ADENTRO.. DE ESTA FORMA:

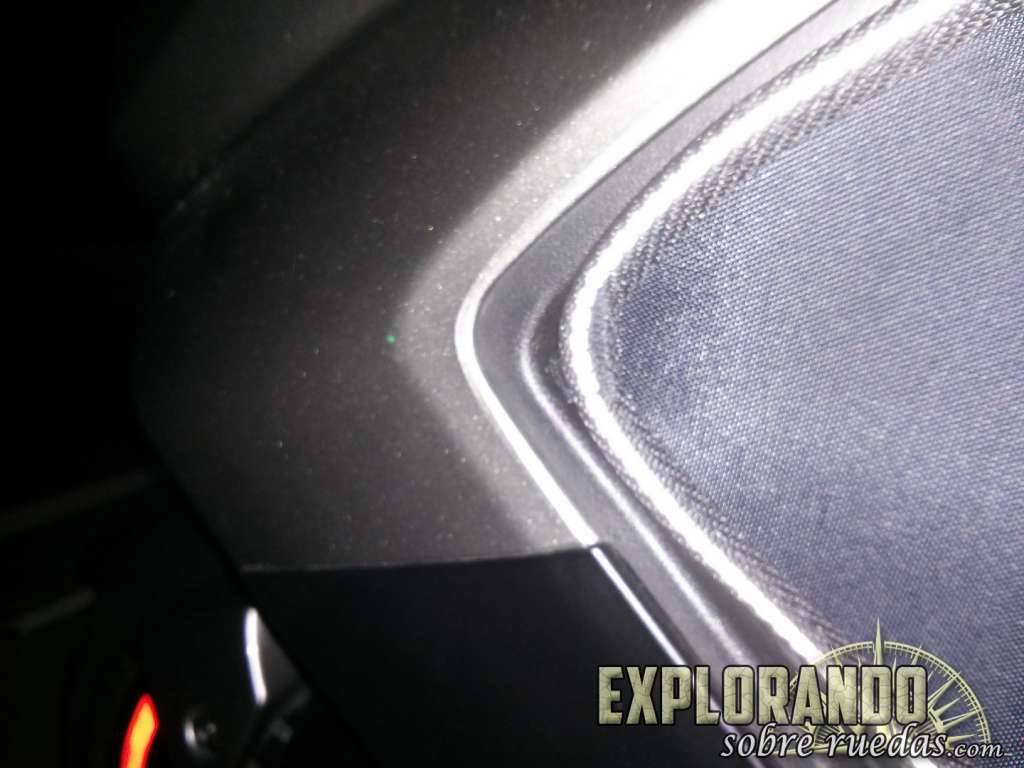

PARA QUE QUEDE BIEN EN LA PARTE DE FUERA Y NO SE VEA EL TORNILLO, ASÍ:





TORNILLOS 3

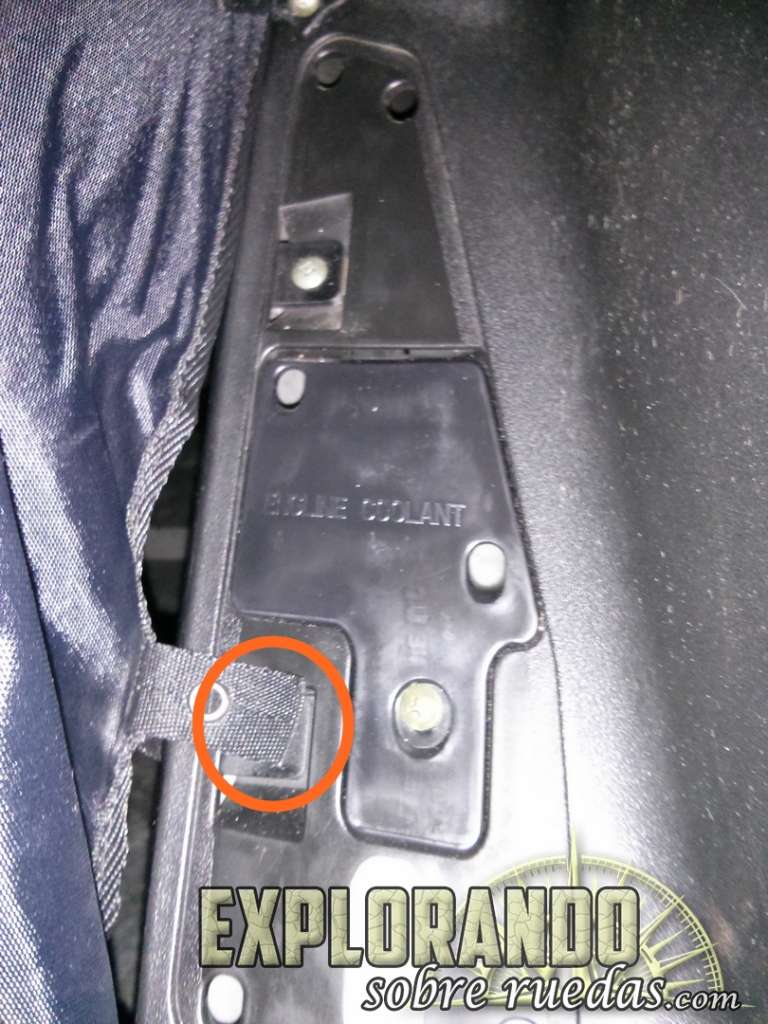

(Debajo de la alfombrilla)

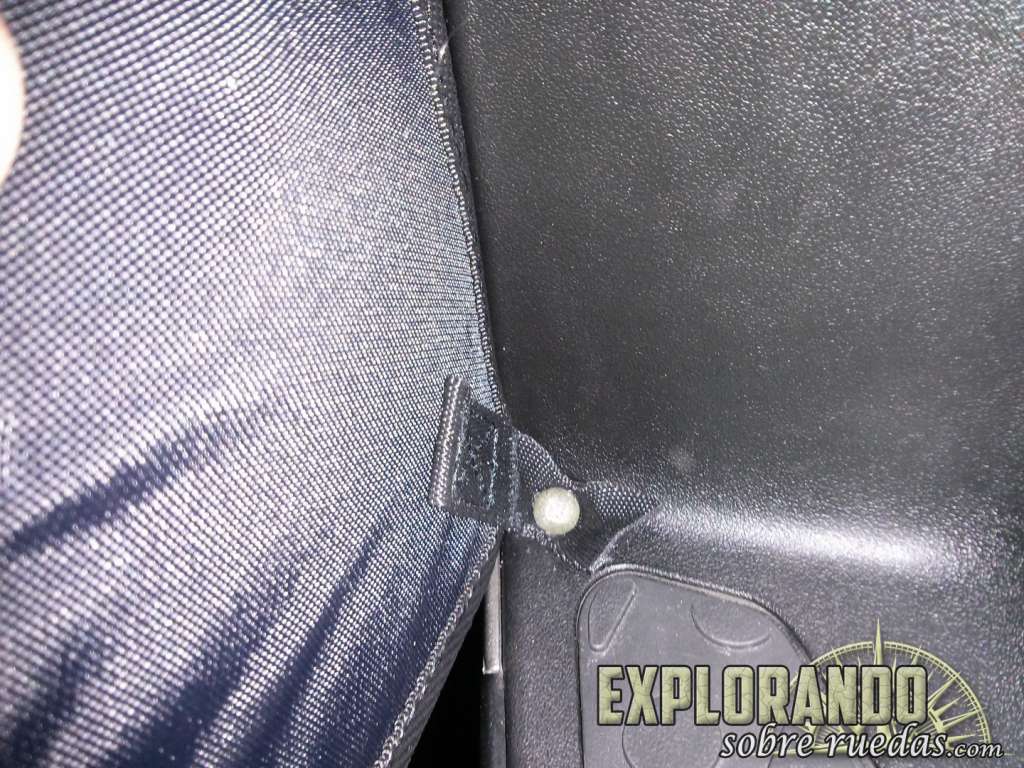

TORNILLOS 4

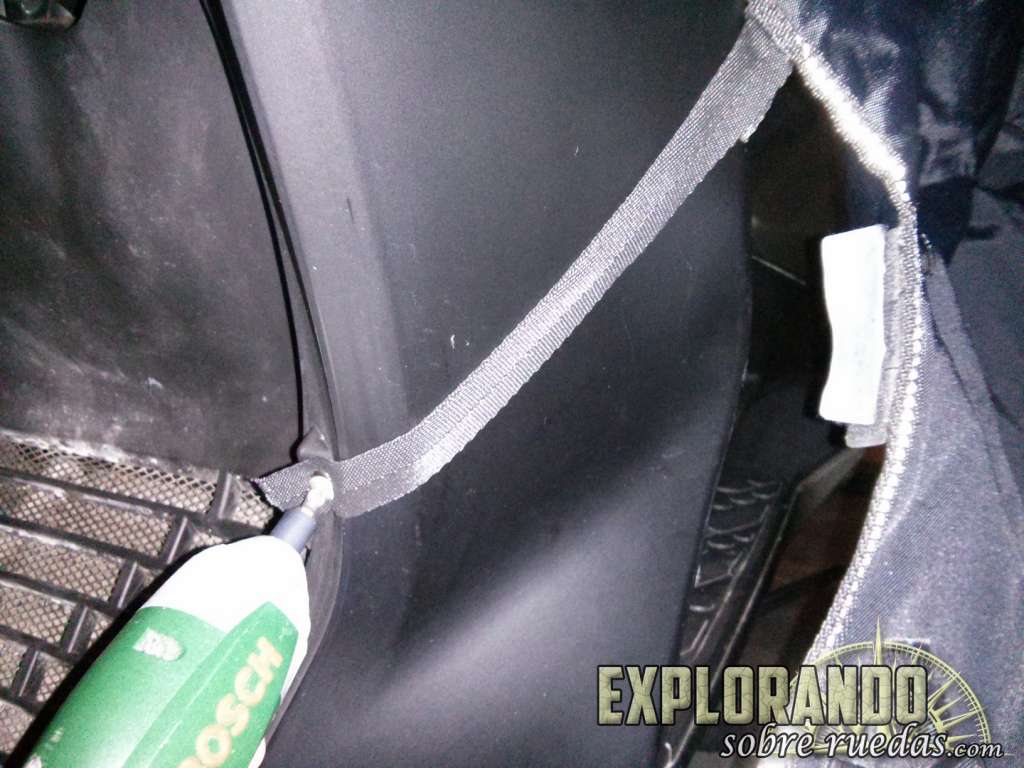

CONSEJO: aquí os recomiendo que con una mano tiréis de la cinta hacia abajo para quitar la presión de la cabeza del tornillo, es decir, haced la fuerza de estirar hacia abajo la manta con la mano libre. Y con la otra, atornilla la cinta. Así evitareis que la cinta mueva o desvíe el tornillo



PASO 3: Ajustar cintas

La manta trae para la parte de debajo de la moto, unas cintas para atar con unos ganchos a la zona de rejillas de abajo (algo un poco cutre creo yo) ANTES que nada aflojad las cintas, para que sean más largas. Una vez puestas en las rejillas como muestra esta foto, acortarlas para apretarlas.



Solo te queda inflar los laterales de la manta para añadirles volumen y peso, haciendo más cómoda su manipulación y uso. Después de inflar el lateral con la boquilla, esconde esta en su hueco para evitar se deteriore.

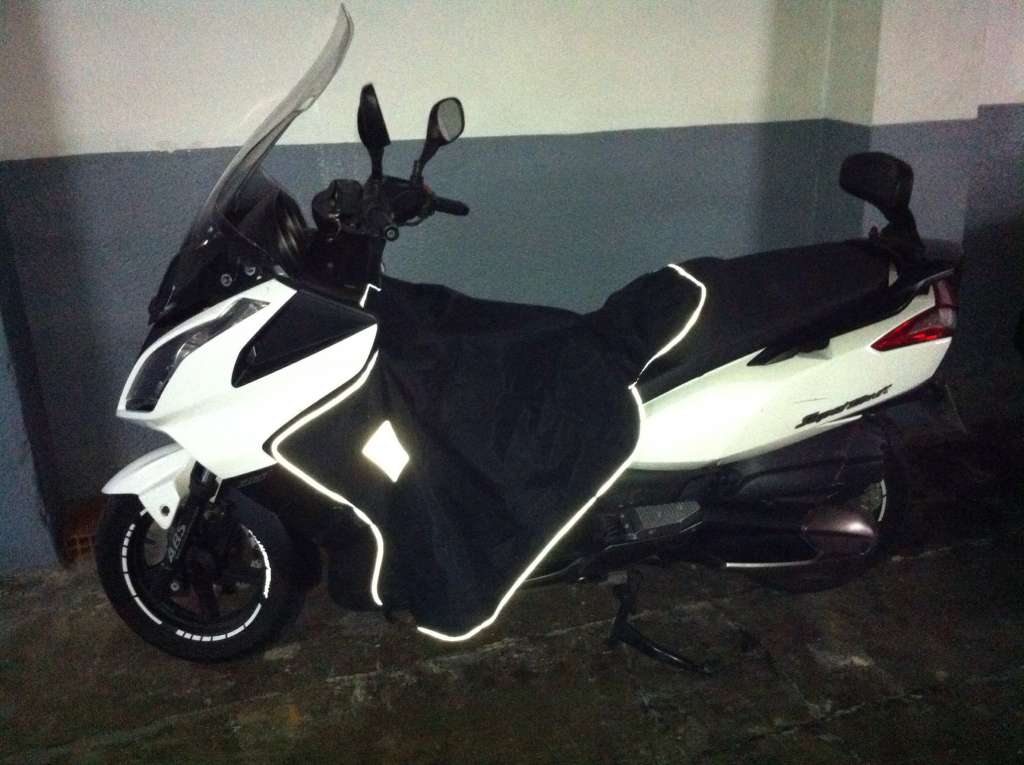

¡Y LISTO! MANTA MONTADA

:motero



Consejos

- Por las noches, sobretodo en invierno, dejad recogida la manta hacia adelante. Ya que los gatos se suelen colar debajo por el calor y terminan meando y con mal olor la manta y la moto.



Dejad el túnel despejado para que no se cuele ahí dentro ningún gato o animal. Podéis llevarla recogida y enrollada con las cintas laterales





- Al ponértela usa la cinta que se SUPONE es para el cuello, atada a la cintura o a la zona del pecho, como si se tratara de un pulsómetro de correr. Es más cómodo y efectivo



- Se recomienda en velocidades altas que uses las otras dos cintas para atarlas detrás de tu espalda. Nunca lo he usado, la verdad
