Problema con esquema eléctrico


Hota3ce

Publicaciones recomendadas

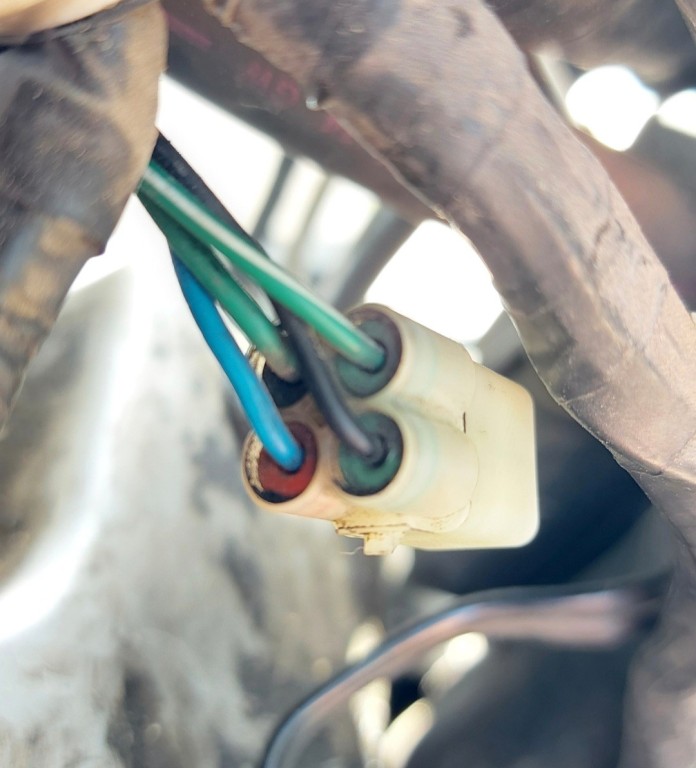

Buenas tardes compañeros del foro, soy nuevo por aquí, y soy conductor de una kymco venox 250i. Pues bien tengo típico problema de que la moto se para andado y sospecho que puede ser el captor del cigueñal, normalmente nunca he tenido problemas para verificar los captores de otro tipo, pero para mi sorpresa este captor tiene 4 cables, y no se cual es la función de cada uno, ahora os adjunto una foto, pero lo que más me desconcierta es que en el esquema eléctrico del manual de la kymco pone que el captor debería de llevar solo 3 cables, y estoy muy confuso. El siguiente problema que tengo es que en el diagrama electrico no se que significan algunas cosas, por ejemplo ¿que significa "B1, B2, B3" que es un cable negro que recorre todo el sistema? Ahora os adjunto el esquema y ya de paso también esta aquí para el que le haga falta aunque al ser imagen no tiene mucha calidad mirare a ver si puedo subirlo en forma de pdf, lo encontré por la web y está mucho más elaborado que biene en manual. Y como última cuestión, ¿podría coger un captor de cigueñal de 2 o 3 cables y adaptarlo a la venox? Es decir, buscaría en el nuevo captor cuales serian los cables de corriente y pulso y los conectaría mediante una ficha por ejemplo a sus correspondientes cables en la moto. Gracias de antemano y un saludo.



Enlace al comentario
Compartir en otros sitios web

  • 1 año más tarde...
En 29/5/2022 a las 18:39, Hota3ce dijo:

Buenas tardes compañeros del foro, soy nuevo por aquí, y soy conductor de una kymco venox 250i. Pues bien tengo típico problema de que la moto se para andado y sospecho que puede ser el captor del cigueñal, normalmente nunca he tenido problemas para verificar los captores de otro tipo, pero para mi sorpresa este captor tiene 4 cables, y no se cual es la función de cada uno, ahora os adjunto una foto, pero lo que más me desconcierta es que en el esquema eléctrico del manual de la kymco pone que el captor debería de llevar solo 3 cables, y estoy muy confuso. El siguiente problema que tengo es que en el diagrama electrico no se que significan algunas cosas, por ejemplo ¿que significa "B1, B2, B3" que es un cable negro que recorre todo el sistema? Ahora os adjunto el esquema y ya de paso también esta aquí para el que le haga falta aunque al ser imagen no tiene mucha calidad mirare a ver si puedo subirlo en forma de pdf, lo encontré por la web y está mucho más elaborado que biene en manual. Y como última cuestión, ¿podría coger un captor de cigueñal de 2 o 3 cables y adaptarlo a la venox? Es decir, buscaría en el nuevo captor cuales serian los cables de corriente y pulso y los conectaría mediante una ficha por ejemplo a sus correspondientes cables en la moto. Gracias de antemano y un saludo.



Hola, el captador lleva 4 hilos pero en realidad uno de ellos es la maya de apantallado que va unida a negativo, en el esquema el apantallado no está representado, por eso solo se representan 3 hilos.
